Оглавление: Снятие ⤓ Установка ⤓
Предупреждение. Перед началом выполнения процедуры полностью остудите двигатель.
Снятие
1. Отсоедините провод от отрицательной клеммы аккумулятора.
2. Слейте жидкость из системы охлаждения (см. Главу 1). Если жидкость относительно новая или в хорошем состоянии, сохраните ее для дальнейшего использования.
3. Снимите левую опору двигателя (см. Главу 2, часть А) и ослабьте болты крепления шкива водяного насоса.

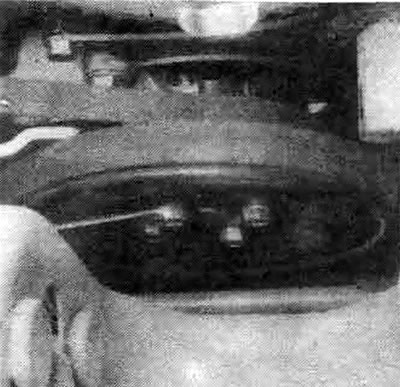

9.3. Перед снятием приводных ремней ослабьте болты крепления шкива водяного насоса
4. Снимите приводные ремни (см. Главу 1), а также шкив с конца вала водяного насоса.
9.4. Сначала ослабьте болт В, затем отвинтите регулировочный болт (А) и снимите ремень кондиционера воздуха и оставшийся болт кронштейна кондиционера воздуха (С)
Примечание: Для снятия ремня кондиционера воздуха полностью снимите узел регулируемого кронштейна.
5. Снимите зубчатый ремень и натяжитель (см. Главу 2, Часть А).
6. Снимите ремень генератора с водяного насоса.
Первоначальный источник информации: mitsubishiman.ru
7. Отвинтите болты (см. иллюстрацию) и отсоедините водяной насос от двигателя. Обратите внимание на положение отличающихся друг от друга болтов, чтобы обеспечить их правильную установку.

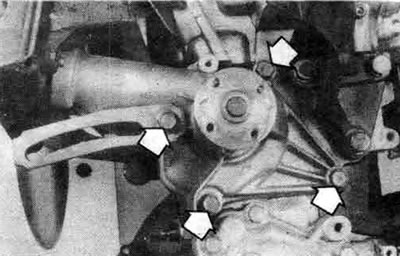

9.7а. Отвинтите монтажные болты (показаны стрелками) (двигатель SOHC)
9.7b. Детали крепления водяного насоса (двигатель DOHC)
Установка
8. Очистите резьбы болтов и резьбовые отверстия в двигателе от коррозии и герметика.
9. Сравните вновь устанавливаемый насос со старым - они должны быть идентичны.
10. Удалите все следы материала старой прокладки с двигателя с помощью скребка.
11. Очистите сопрягаемые поверхности двигателя и нового водяного насоса растворителем или ацетоном.
12. Установите новое уплотнительное кольцо в канавку на передней стороне трубки системы охлаждения и смажьте кольцо охлаждающей жидкостью.
13. Нанесите тонкий слой герметика RTV на прокладку со стороны двигателя и на уплотняемую поверхность нового насоса, затем осторожно установите прокладку на насос. Вставьте два болта в крепежные отверстия насоса для фиксации прокладки на месте.
14. Осторожно установите насос с прокладкой на двигатель и вверните болты в отверстия усилием пальцев. Обратите внимание на то, что болт с левой стороны насоса (который крепит скобу генератора) более длинный, чем остальные три болта. Болты с разной длиной нужно установить в соответствующие отверстия водяного насоса.
15. Вставьте на место остальные болты (установите на место кронштейн генератора). Затяните болты с моментом, указанным в спецификации этой Главы с шагом 1/4 оборота. Не перетягивайте их во избежание коробления насоса.
16. Установите на место все элементы, которые были сняты для обеспечения доступа к насосу.
17. Заполните систему охлаждения охлаждающей жидкостью и проверьте натяжение ремня (см. Главу 1). Запустите двигатель и проверьте герметичность системы.
