Внимание! Приступайте к выполнению процедуры только после полного остывания двигателя! См. также предупреждения в начале Раздела Антифриз - общие сведения. Помните, что при включенном зажигании вентилятор системы охлаждения может срабатывать даже при заглушенном двигателе.
Проверка измерителя
1. Отсоедините электропроводку от блока датчика измерителя.
2. Подключите подходящую лампу-пробник (12 В/3.4 Вт) между разъемом датчика со стороны жгута электропроводки и массой.
3. Включите зажигание.
4. Если все компоненты функционируют исправно, лампа-пробник должна загореться, а стрелка измерителя температуры - отклониться. Если лампа срабатывает исправно, но стрелка не двигается, замените измеритель (см. Главу Бортовое электрооборудование), предварительно проверив состояние соответствующего предохранителя и электропроводки. Если на включение зажигания не реагируют ни лампа, ни измеритель, проверьте состояние соответствующей электропроводки, произведите необходимый восстановительный ремонт, замените вышедшие из строя компоненты.
Проверка датчика
1. Слейте охлаждающую жидкость из блока двигателя, опустив ее уровень ниже уровня расположения датчика.
2. Отсоедините электропроводку и снимите блок датчика.
3. Опустите рабочий наконечник датчика в сосуд с горячей водой, зафиксировав температуру последней посредством термометра.
4. При помощи омметра измерьте сопротивление между клеммами разъема опущенного в воду датчика.
5. Сравните результат измерения с требованиями Спецификаций (номинальное значение не должно выходить за пределы диапазона 2.21÷2.69 кОм для температуры 20°C, 264÷328 Ом для температуры 70°C и 90.5÷117.5 Ом для температуры 80°C).
6. Неисправный датчик подлежит замене.
Замена
1. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
2. Заведите под радиатор системы охлаждения подходящую по объему сливную емкость.
3. Слейте охлаждающую жидкость, опустив ее уровень ниже уровня расположения датчика.

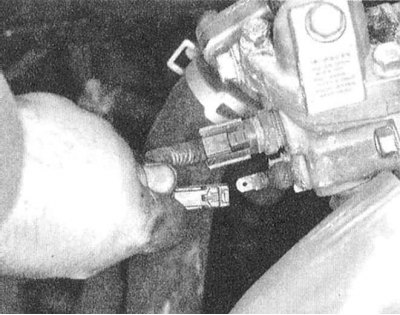

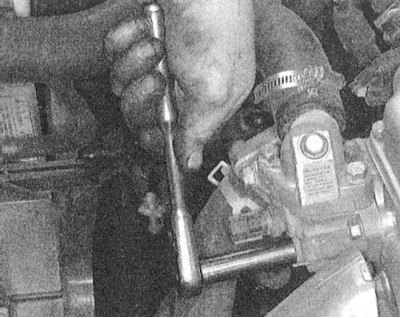

4. Отсоедините от датчика электропроводку и выверните его из кожуха термостата при помощи глубокой торцевой головки.

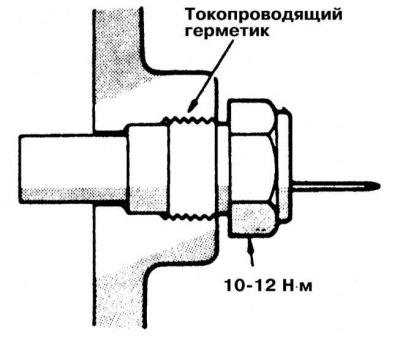

5. Вверните на место снятого датчика новый, резьбу которого предварительно смажьте токопроводящим герметиком (не тефлоновой лентой или лентой ФУМ). Затяните датчик с требуемым усилием (10÷12 Н·м).
6. Подсоедините электропроводку.
7. Заправьте систему охлаждения и удостоверьтесь в исправности функционирования измерителя температуры (см. выше).
