Линии данных процессора. Диагностический разъем (Galant 2000 г.) (Mitsubishi Galant 6)

  • Главная
  • Галант
  • 6 (1987-1998)
  • Электрооборудование
  • Электрические схемы Galant
  • Линии данных процессора. Диагностический разъем (G…
0

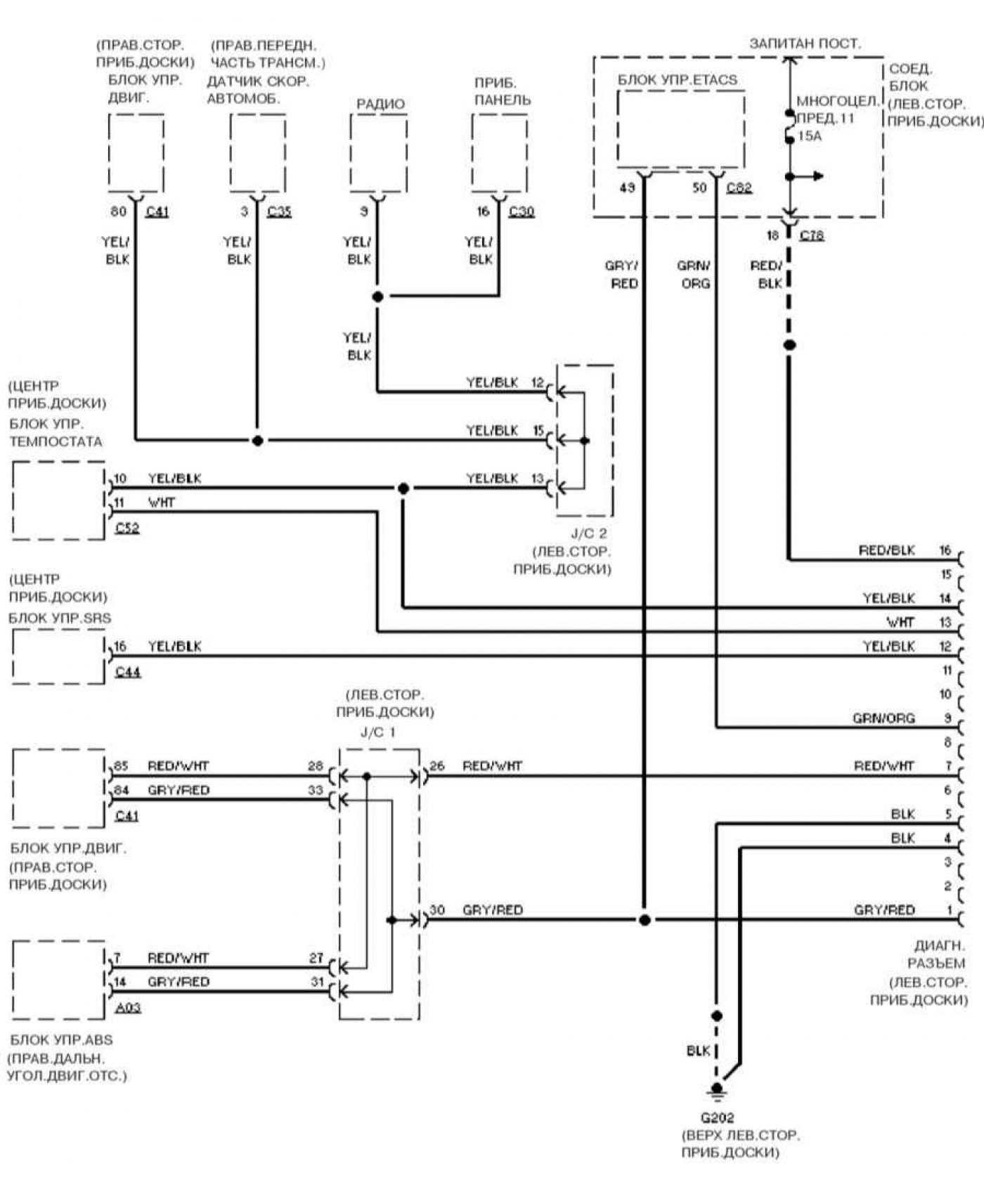

Линии данных процессора. Диагностический разъем, модели Galant 2000 г. выпуска




Открыть большую картинку в новой вкладке »

Обозначения элементов на схемах и цветов электропроводки смотрите здесь →
(Статья перепечатана с веб-сайта: «www.MitsubishiMan.ru»)
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Данная статья была проверена: Дмитрий Васильев
