Давление в шинах должно соответствовать предписанным значениям.
Незагруженный автомобиль должен быть нагружен 75 кг (1 человек) на сидение водителя. Бак должен быть заполнен. Для правильной осадки пружин прокатить автомобиль несколько метров.
Автомобиль поставить на ровную поверхность.
Установить регулятор дальности освещения в положение "О".
Регулировка производится только при ближнем свете. Величина наклона для обычных фар составляет 12 см на расстояние 10 метров. Для противотуманных фар 20 см на удалении 10 м.

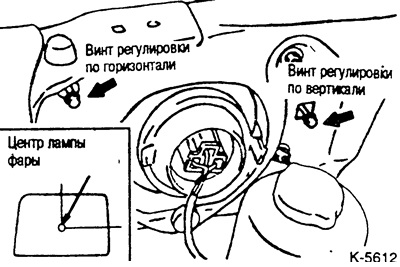

Автомобили выпуска до 8.88
(Оригинальная версия статьи на сайте MitsubishiMan)

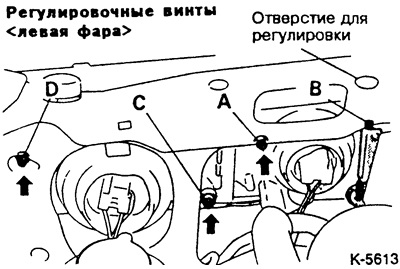

Автомобили выпуска с 9.88
На обоих рисунках показана левая фарах на правой фаре регулировочные винты располагаются зеркально. Регулировочные винты на автомобилях выпуска с 9.88:
- А - вертикальная регулировка внутренней фары;
- В - горизонтальная регулировка внутренней фары;
- С - вертикальная регулировка наружной фары;
- D - горизонтальная регулировка наружной фары.
Для регулировки необходима отвертка для винтов с крестообразным шлицем.
