Измерители и указатели
Главная
Лансер
9
(2000-2007, бензин)
Электрооборудование
Электрические схемы (седан)
0

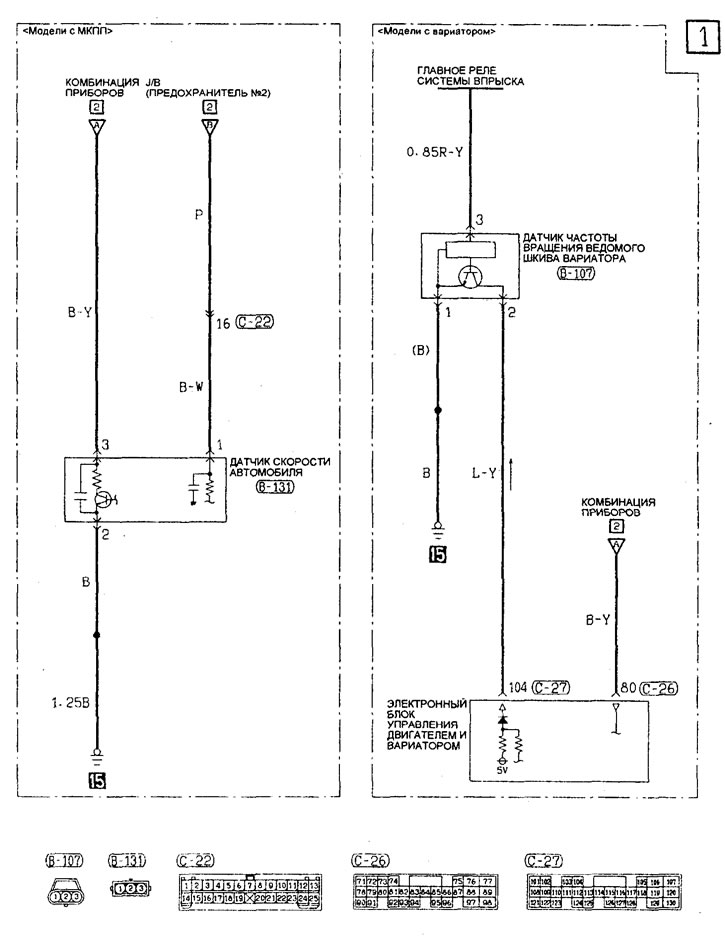

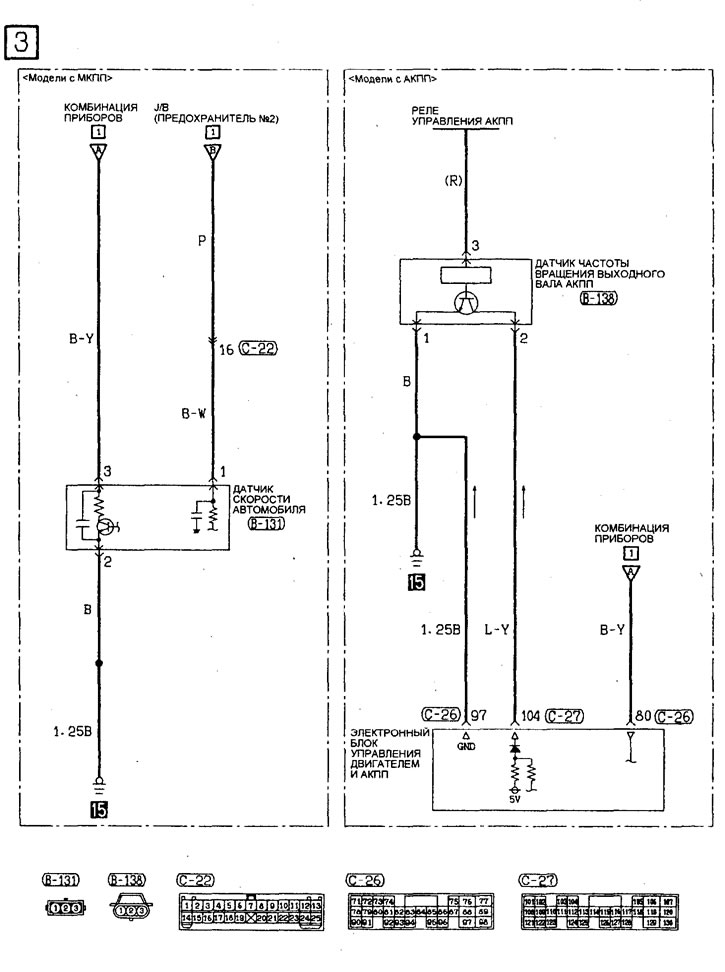

Измерители и указатели (Модели с АКПП)
Открыть большую картинку в новой вкладке »

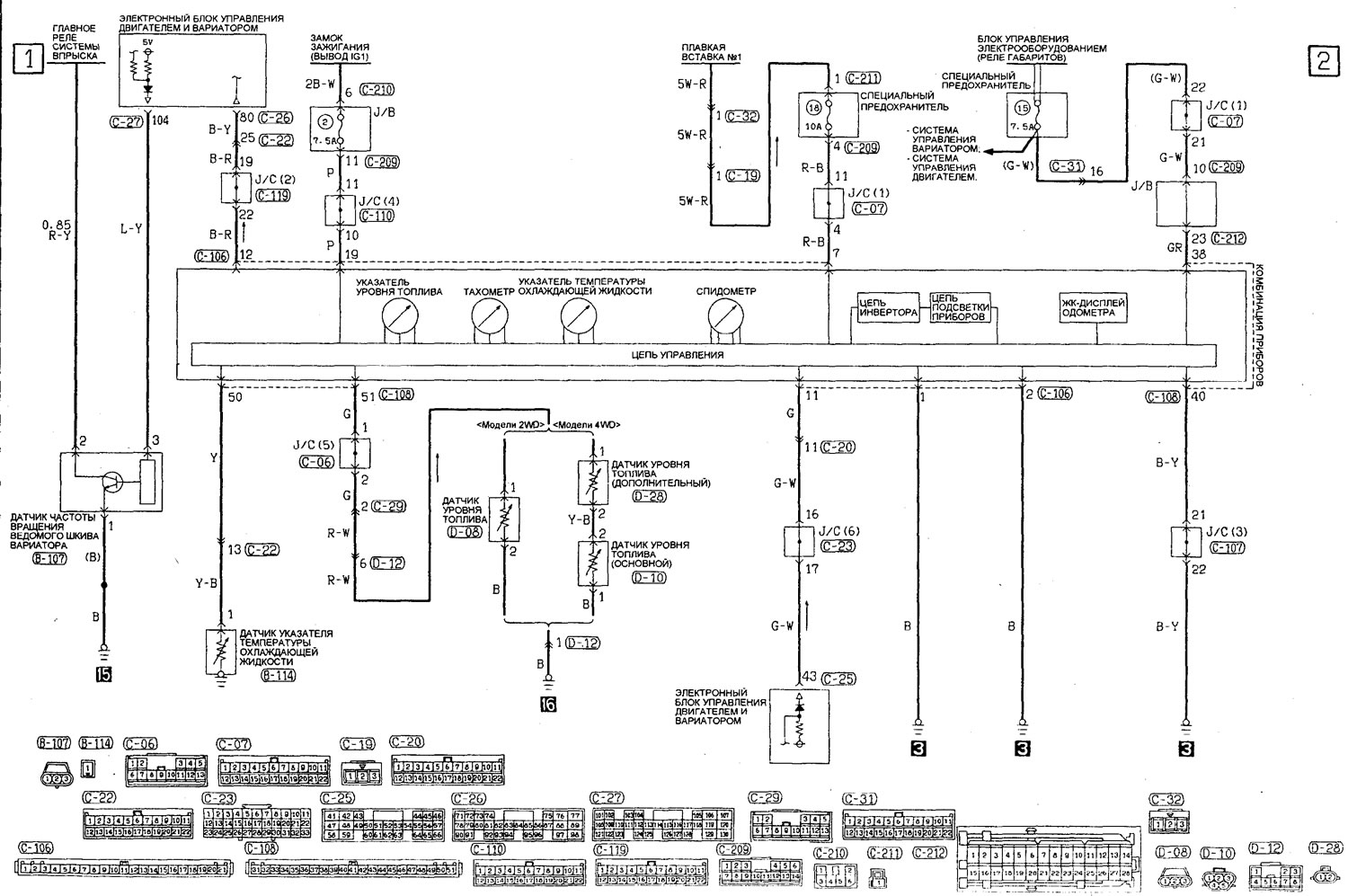

Измерители и указатели (Модели с вариатором и стандартной комбинацией приборов)
Открыть большую картинку в новой вкладке »

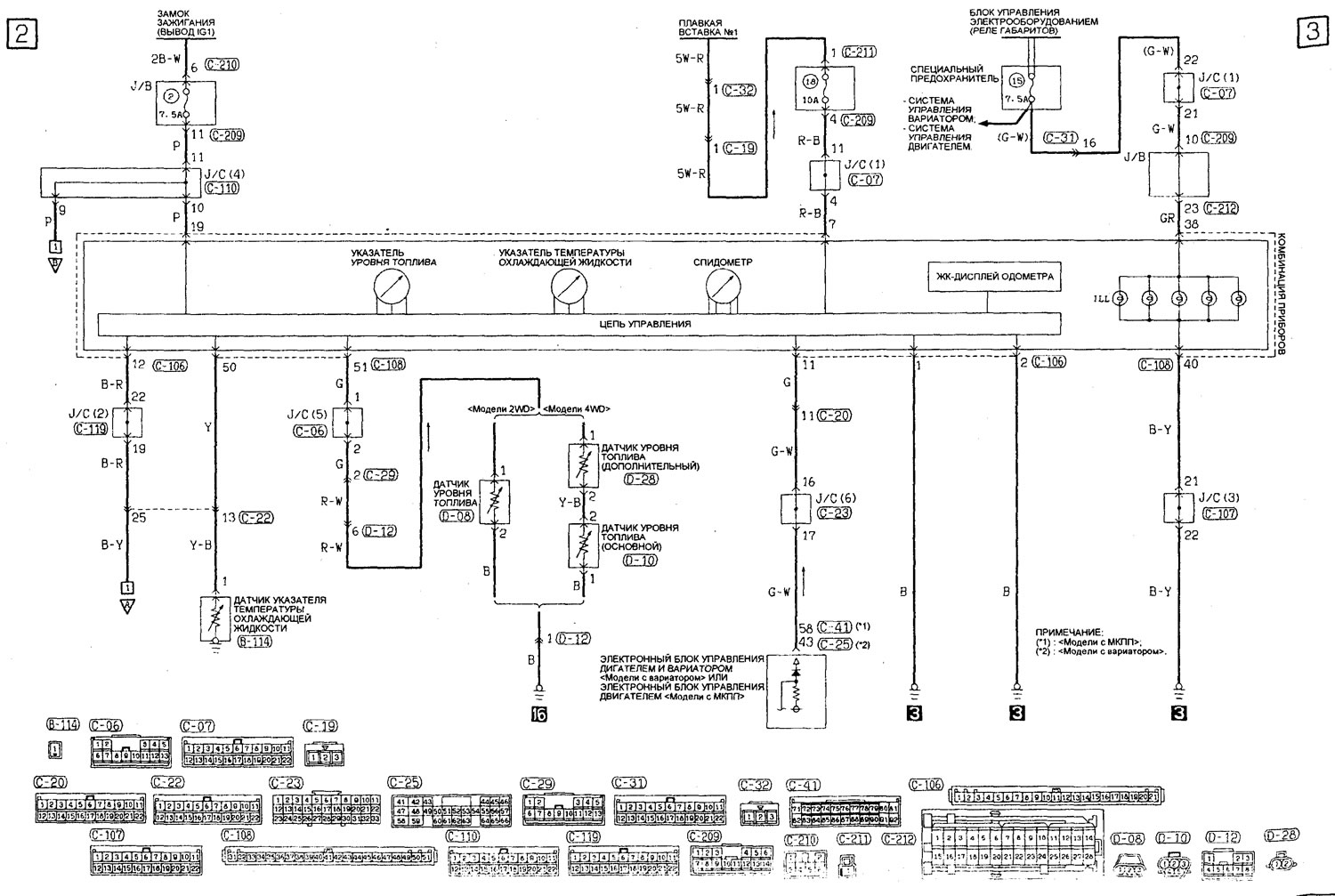

Измерители и указатели (Модели с вариатором и комбинацией приборов с подсветкой высокой контрастности)
Открыть большую картинку в новой вкладке »
