Автомобили 1983-89 гг.
Главная плавкая перемычка
На автомобилях 1983-89 гг. находится на положительном полюсе батареи, на автомобилях 1988-89 гг. – в нижней части колодки рядом с батареей.
Вспомогательные перемычки
Вспомогательные перемычки находятся в нижней части колодки рядом с батареей.
Предохранители специального назначения (вне блока)
На автомобилях 1983-89 гг. с 4-цилиндровым двигателем предохранитель фар находится в жгуте за левой фарой.
На автомобилях 1987-88 гг. предохранитель кондиционера смонтирован на кожухе испарителя.
На автомобилях 1989 г. плавкая перемычка обогревателя заднего стекла находится в жгуте рядом со вспомогательной перемычкой, на этих автомобилях с двигателями V6 перемычка фар находится на перегородке моторного отсека со стороны водителя, предохранитель люка находится над правым передним динамиком, предохранитель привода стеклоподъемника смонтирован в жгуте, пролегающем прямо над рулевой колонкой под передней панелью.
Прерыватели указателей поворотов и аварийной сигнализации смонтированы над левой облицовочной панелью брызговика со стороны водителя (прерыватель аварийной сигнализации имеет скругленную форму).
Автомобили 1992-98 гг.
Расположение реле (1992-98 гг.)

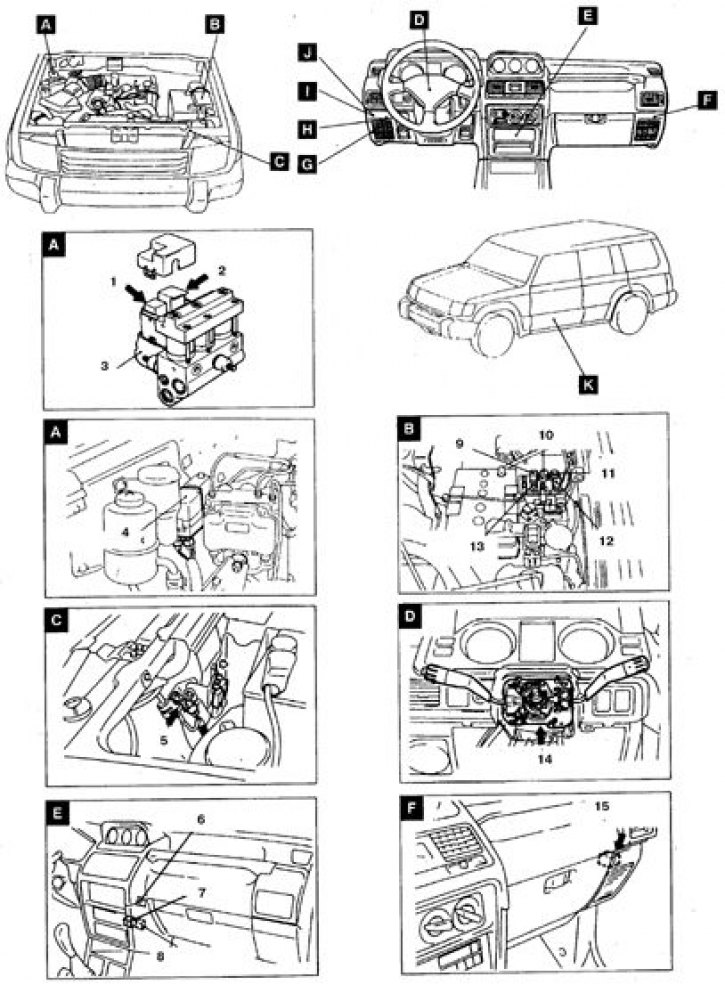

1. Реле клапана ABS-системы (до 1994 г.); 2. Реле привода ABS-системы; 3. Гидравлический модуль; 4. Блок реле ABS-системы (с 1995 г.); 5. Реле звукового сигнала; 6. Таймер подсветки гнезда замка зажигания; 7. Реле стартера; 8. Реле питания ABS-системы; 9. Реле задних фонарей; 10. Реле вентилятора кондиционера; 11. Реле компрессора; 12. Реле генератора; 13. Реле фар; 14. Реле чередующейся работы очистителя и омывателя стекла (вмонтировано в рулевую колонку); 15. Реле проверки двигателя
Расположение реле (1992-98гг.)

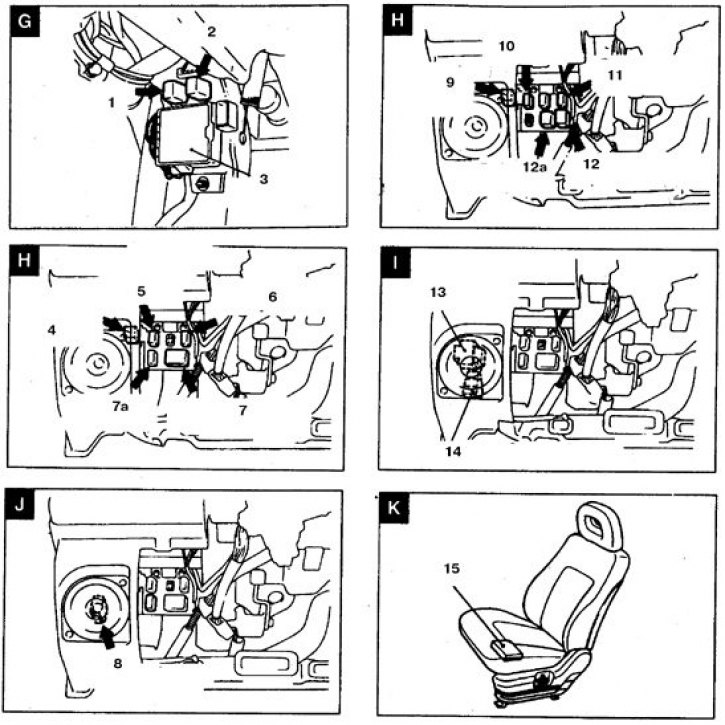

1. Реле розетки для подключения внешних приборов; 2. Реле блока обдува отопителя; 3. Колодка; 4–6. До 1993 г.; 4, 9. Прерыватель указателей поворота и аварийной сигнализации; 5, 10. Реле перегрузки двигателя; 6, 11. Реле привода стеклоподъемника; 7, 12. Реле чередующейся работы очистителя и омывателя заднего стекла; 7а, 12а. Реле дверного замка; 8. Таймер обогревателя заднего стекла; 13. Реле омывателя фар; 14. Реле дверного замка или обогревателя заднего стекла; 15. Релейный блок обогревателя сиденья
Главные плавкие перемычки
Находятся на положительном полюсе батареи и в нижней части колодки рядом с батареей.
Блок предохранителей
Находится под передней панелью с левой стороны, рядом с динамиком.
Предохранители специального назначения (вне блока)
Предохранитель N 9 находится в релейном блоке, рядом с блоком предохранителей.
Прерыватели указателей поворотов и аварийной сигнализации, реле режима перегрузки, реле привода стеклоподъемника, реле обогрева заднего стекла, реле чередующейся работы очистителя и омывателя заднего стекла смонтированы в отдельности под передней панелью, рядом с блоком предохранителей и динамиком.
Реле задних фонарей, реле вентилятора кондиционера, реле компрессора, реле генератора и реле фар смонтированы в отдельности в малой колодке рядом с батареей.
