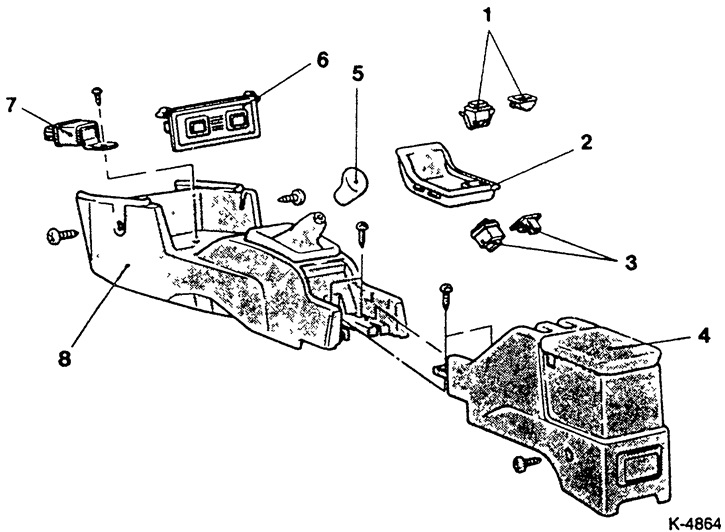

1 - Выключатель ECON или отделение для монет
2 - Ящик консоли
3 - Выключатель или заглушка
4 - Задняя часть консоли
5 - Рукоятка переключения передач
6 - Пульт выключателей обогрева сидений
7 - Реле обогрева сидений
8 - Передняя часть консоли
Указание: В некоторых вариантах устанавливается только передняя часть консоли.
Снятие
Отключить кабель массы от аккумулятора.
Внимание: При этом стираются данные в электронной памяти, например, память неисправностей двигателя или код радиоприемника. Отключать аккумулятор только при выключенном зажигании, так как в противном случае может выйти из строя блок управления устройства впрыска топлива. Перед отключением аккумулятора следует прочитать указания в разделах "Радиоприемник" и "Снятие и установка аккумулятора".

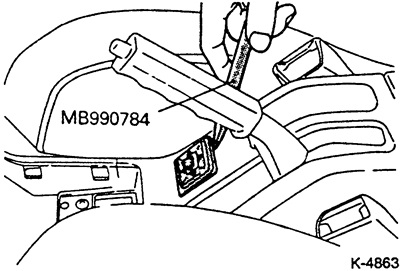

При их наличии в составе оборудования, вытащить выключатель электрически переставляемого наружного зеркала и обшивку задней части консоли.
Таким же образом вытащить выключатель ECON (или на том же месте отделение для монет), см. «1» на рисунке К-4864.
Вытащить наверх ящик консоли «2».
Вывернуть 4 винта крепления задней части консоли «4».
Свинтить ручку рычага переключения передач «5».
Если установлен, вытащить из консоли пульт выключателей электрообогрева сидений «6» и отключить с задней стороны кабельный разъем.
Снять с консоли реле «7» обогрева сидений.
Статья перепечатана с веб-ресурса: mitsubishiman
Вывернуть винты с левой, правой и задней стороны и вытащить консоль
Установка
Установка производится в обратном порядке.
Подключить кабель массы к аккумулятору.
Если они имеются, выставить на часах время и ввести охранный код в радиоприемник.
