Оглавление: Снятие и установка ⤓ Проверка ⤓
Снятие и установка
Примечание: снятие подрулевого комбинированного переключателя приведено в главе "Рулевое управление".
− Перед началом снятия деталей снимите электродвигатель омывателя заднего стекла в сборе и бачок омывателя в сборе.
− Снятие деталей производится в порядке номеров, указанных на рисунке "Снятие стеклоочистителя и омывателя заднего стекла".

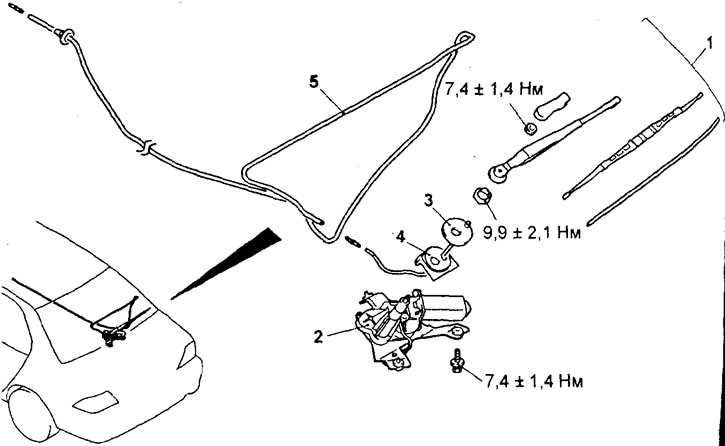

Снятие стеклоочистителя и омывателя заднего стекла. 1 - рычаг и щеп стеклоочистителя в сборе, 2 - электродвигатель стеклоочистителя за/ него стекла в сборе, 3 - форсунка, 4 - уплотнитель (снимите отделку порога передней и задней дверей, переднюю боковую отделку салона, отделку задней стойки, отделку задней боковины кузова и заднее сиденье, 5 - шланг омывателя.
− При снятии деталей обратите внимание на операцию снятия электродвигателя стеклоочистителя заднего стекла в сборе.
Поскольку электродвигатель стеклоочистителя находится за торсионом крышки багажника, то для снятия электродвигателя стеклоочистителя заднего стекла, необходимо отжать торсион до необходимой для снятия электродвигателя величины.
− Установка деталей производится в порядке, обратном снятию.
− При установке деталей обратите внимание на следующие операции:
1. Установка электродвигателя стеклоочистителя заднего стекла.
Отожмите торсион крышки багажника и установите электродвигателе стеклоочистителя в сборе.
2. Установка рычага щетки стеклоочистителя и щетки в сборе.

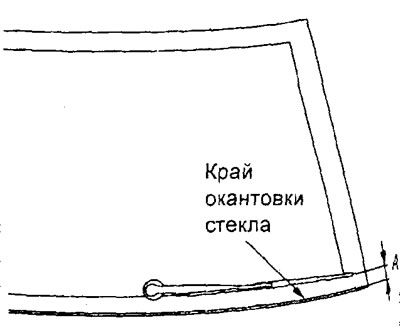

Перед установкой рычага щетки стеклоочистителя и щетки в сборе включите электродвигатель стеклоочистителя так, чтобы электродвигатель остановился в положении автоматической остановки. Установите рычаг щетки стеклоочистителя и щетку в сборе и отрегулируйте положение щетки в сборе так, чтобы положение автоматической остановки соответствовало номинально значению "А".
Номинальное значение "А" — 38 ±5 мм
− После завершения установки деталей установите электродвигатель омывателя заднего стекла в сборе, бачок омывателя в сборе.
Проверка
1. Проверка электродвигателя стеклоочистителя заднего стекла на автомобиле.
а) Отсоедините разъем жгута проводов от электродвигателя.

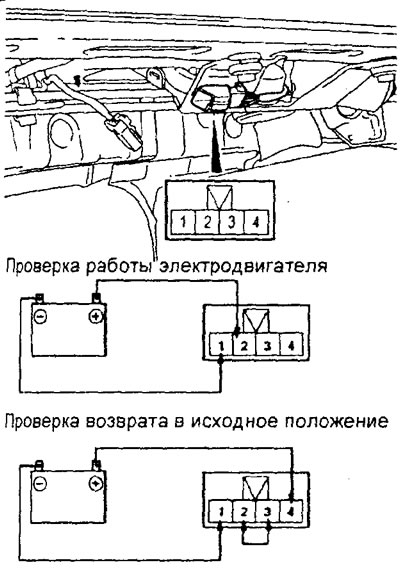

б) Для проверки работы электродвигателя стеклоочистителя подсоедините провода от клемм аккумуляторной батареи к выводам электродвигателя стеклоочистителя, как показано на рисунке.
в) Проверка автоматического возврата в исходное положение.
- Включите электродвигатель стеклоочистителя, подсоединив питание, как указано выше, затем отсоедините провода клемм аккумуляторной батареи и остановите электродвигатель.
- Подведите питание (от аккумуляторной батареи) к выводам электродвигателя, как показано на рисунке, и убедитесь, что после начала вращения электродвигателя он остановится в положении автоматической остановки (исходное положение).
2. Проверка электродвигателя омывателя.
а) Заполните бачок омывателя жидкостью, когда электродвигатель омывателя установлен на бачок.

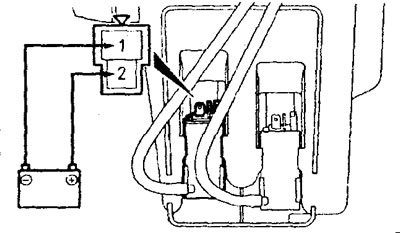

б) Подведите питание от аккумуляторной батареи к выводам "1" (-) и "2" (+) электродвигателя омывателя, как показано на рисунке, и проверьте напор струи жидкости.

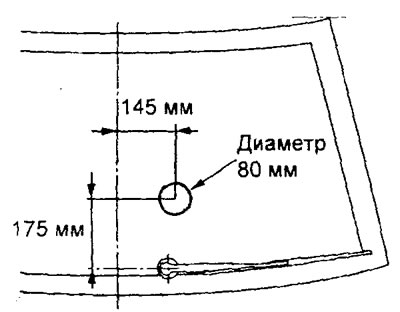

3. Проверка направления струи воды из форсунки омывателя.
Отрегулируйте направление струи воды перемещением шарика форсунки омывателя.
