Снятие и установка
− Снятие деталей производится в порядке номеров, указанных на рисунке "Снятие бокового зеркала заднего вида".

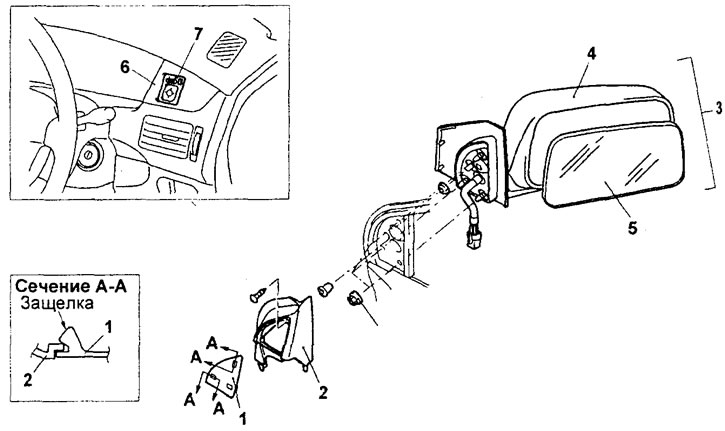

Снятие бокового зеркала заднего вида. 1 - заглушка, 2 - внутренняя декоративная крышка, 3 - боковое зеркало заднего вида в сборе, 4 - корпус бокового зеркала заднего вида в сборе, 5 - зеркальный элемент, 6 - боковая отделка панели приборов, 7 - переключатель управления боковыми зеркалами заднего вида.
− При снятии деталей обратите внимание на операцию снятия зеркального элемента.

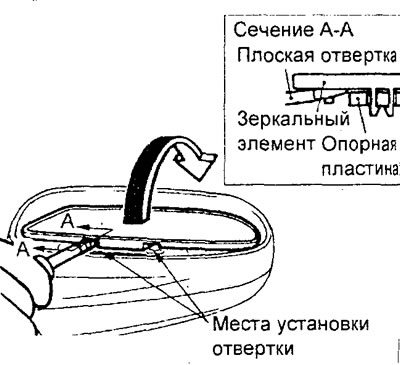

Нажмите рукой на верхнюю часть зеркального элемента так, чтобы он повернулся. Оберните плоскую отвертку защитной лентой. Вставьте плоскую отвертку в проем корпуса зеркала, как показано на рисунке, приподнимите зеркальный элемент и снимите его с опорной пластины.
− Установка деталей производится в порядке, обратном снятию.
− При установке деталей обратите внимание на операцию установки зеркального элемента.
Удерживая опорную пластину с помощью плоской отвертки, нажмите на зеркальный элемент так, чтобы защелки зафиксировались на опоhной пластине.
Проверка
1. Проверка дистанционного управления боковыми зеркалами заднего вида.

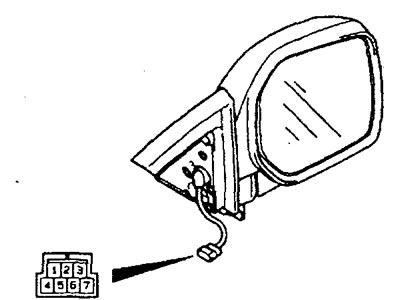

Проверьте направление перемещения зеркального элемента при различном подсоединении проводов клемм аккумуляторной батареи к выводам разъема по приведенной таблице.

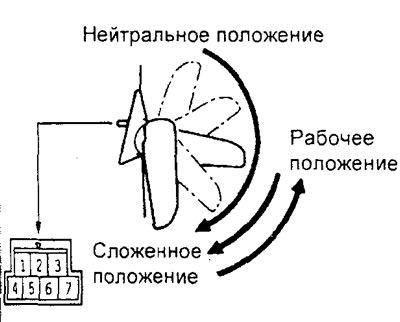

Таблица. Проверка дистанционного управления боковыми зеркалами (модели с системой автоматического складывания боковых зеркал заднего вида).
| Направление движения | Подсоединение питания к выводам |
| Вверх | 7(+)-5(-) |
| Вниз | 7(-)-5(+) |

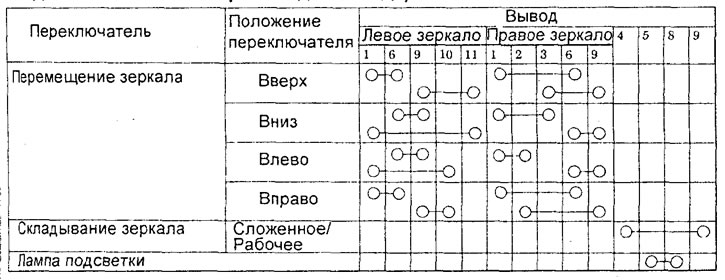

Таблица. Проверки переключателя (модели с системой автоматического складывания боковых зеркал заднего вида).

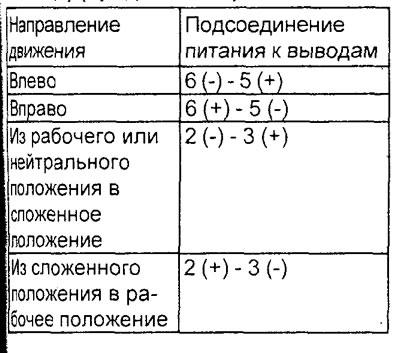

Таблица. Проверка дистанционного управления боковыми зеркалами (модели с системой автоматического складывания боковых зеркал заднего вида) (продолжение).

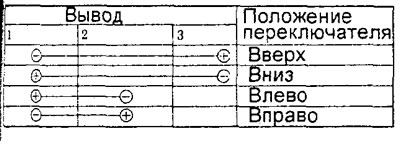

Таблица. Проверка дистанционного правления боковыми зеркалами модели без системы автоматического складывания боковых зеркал заднего вида).
2. Проверка переключателя управления боковыми зеркалами заднего вида.

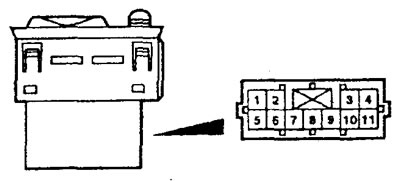

Проверьте состояние цепи между выводами при различных положениях переключателя по приведенной таблице.
3. Проверка подогревателей боковых зеркал.

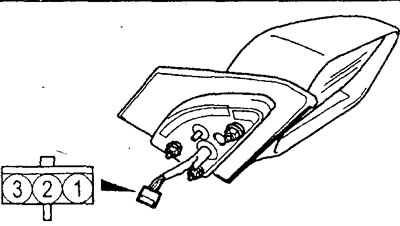

Для моделей с подогревателем боковых зеркал, убедитесь в отсутствии обрыва цепи между выводами "1" и "4".
