Внимание:
на автомобилях с системой SRS:
- - При снятии и установке панели приборов и рулевого колеса, изучите инструкции по снятию и установке фронтальной подушки безопасности водителя, спирального провода SRS и фронтальной подушки безопасности пассажира в главе "Система пассивной безопасности (SRS)".
- - При снятии и установке панели приборов не допускайте ее удара об электронный блок управления SRS.
Снятие и установка
− Снятие деталей производится в порядке номеров, указанных на рисунке "Снятие панели приборов".

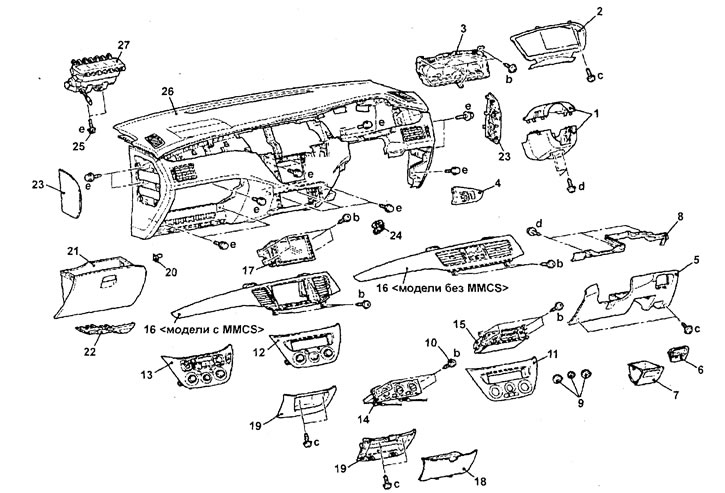

Снятие панели приборов. 1 - кожух рулевой колонки, 2 - отделка комбинации приборов, 3 - комбинация приборов, 4 - накладка панели приборов со стороны водителя, 5 - нижняя отделка панели приборов со стороны водителя, 6 - ящик для мелочей, 7 - дополнительный ящик, 8 - кронштейн крепления нижней отделки панели приборов со стороны водителя, 9 - ручки переключателей панели управления отопителем и кондиционером, 10 - винт крепления панели управления отопителем и кондиционером, 11 - панель управления отопителем и кондиционером с ручным управлением (модели без системы MMCS), 12 - панель управления отопителем* кондиционером с автоматическим управлением (модели без системы MMCS), 13 - панель управления отопителем и кондиционером с автоматическим управлением (модели с системой MMCS), 14 - панель управления отопителем (модели без кондиционера), 15 - магнитола, 16 - центральная отделка панели приборов, 17 - многофункциональный дисплей, 18 - отделка дополнительного вещевого ящика в нижней части центральной отделки панели приборов, 19 - дополнительный вещевой ящик в нижней части центральной отделки панели приборов или нижняя часть центральной отделки панели приборов, 20 - ограничитель хода открытия вещевого ящика, 21 - вещевой ящик, 22 - нижняя отделка панели приборов со стороны пассажира, 23 - боковая крышка панели приборов, 24 - датчик температуры воздуха в салоне автомобиля, 25 - болт крепления модуля подушки безопасности переднего пассажира (отверните болт крепления рулевой колонки и вала рулевого управления), 26 - панель приборов в сборе, 27 - модуль подушки безопасности переднего пассажира.
− (Универсал). При снятии деталей обратите внимание на операцию снятия модуля фронтальной подушки безопасности переднего пассажира.

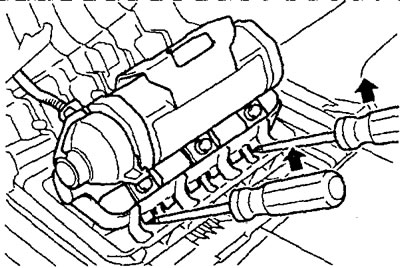

Отсоедините провод от отрицательной клеммы аккумулятора и при помощи двух отверток аккуратно отсоедините фиксаторы и снимите модуль фронтальной подушки безопасности пассажира.
− Установка деталей производится в порядке, обратном снятию.

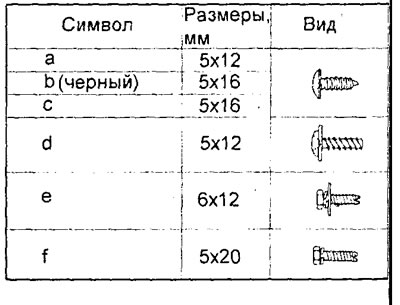

Таблица. Размеры болтов и винтов крепления панели приборов.
Разборка и сборка
− Разборка производится в порядке номеров, указанных на рисунке "Разборка панели приборов".

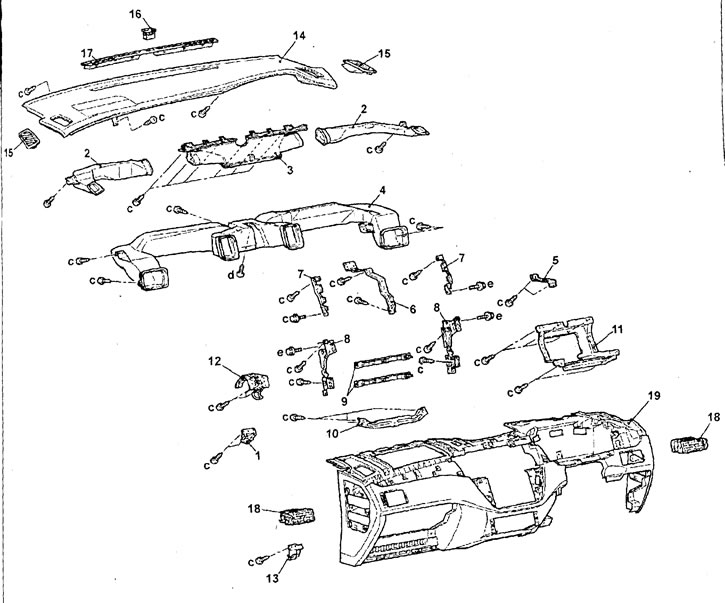

Разборка панели приборов. 1 - боковой кронштейн крепления панели приборов (левый), 2 - воздуховод обогрева боковых стекол, 3 - воздуховод обогрева лобового стекла, 4 - распределительный воздуховод, 5 - боковой кронштейн крепления панели приборов (правый), 6 - центральный кронштейн крепления панели приборов, 7 - кронштейн крепления центральной отделки панели приборов (модели с системой MMCS), 8 - продольный элемент жесткости панели приборов, 9 - поперечный элемент жесткости панели приборов, 10 - боковой элемент жесткости панели приборов, 11 - кронштейн крепления многофункционального дисплея (модели с системой MMCS), 12 - фиксатор замка вещевого ящика, 13 - накладка вещевого ящика, 14 - верхняя отделка панели приборов, 15 - дефлектор обогрева бокового стекла, 16 - датчик солнечного света, 17 - дефлектор обогрева лобового стекла, 18 - боковой дефлектор с накладкой в сборе, 19 - панель приборов.

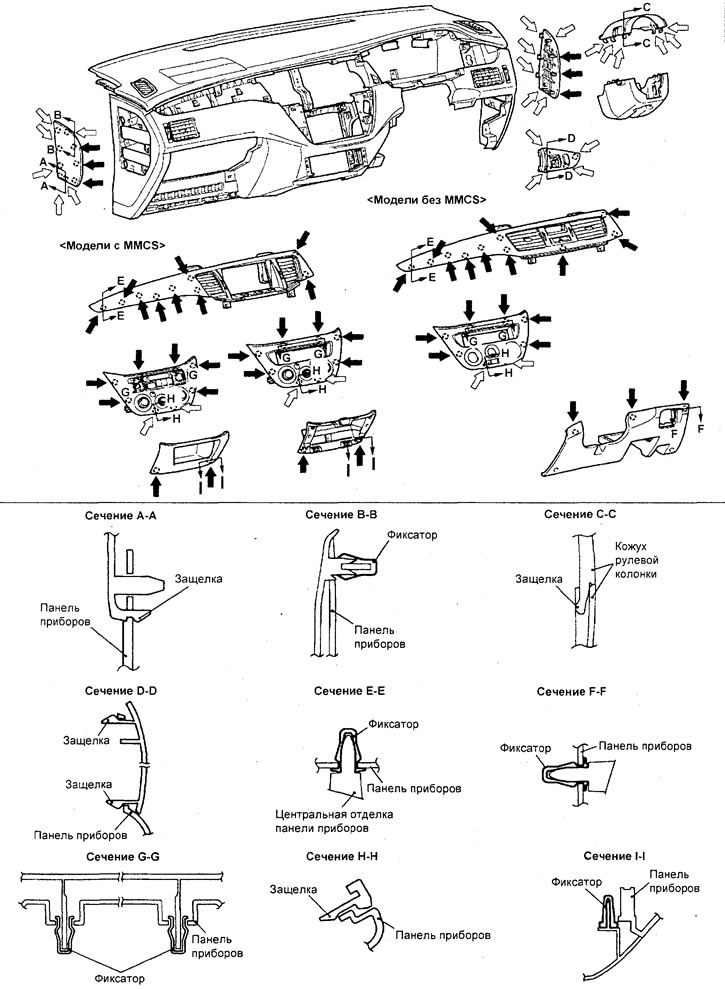

Расположение фиксаторов, защелок и болтов компонентов панели приборов.
Примечание: стрелками "
"указаны места расположения пластиковых фиксаторов; стрелками "
"показаны места расположения защелок.
[Информация скопирована с веб-сайта www.mitsubishiman.ru]
− Сборка производится в порядке, обратном разборке.
