Снятие и установка
− Перед началом снятия деталей выполните следующие операции:
- а) Снимите подушку заднего сиденья в сборе.
- б) Снимите спинку заднего сиденья в сборе.
- в) Снимите отделку задней полки.
− Снятие деталей производится в порядке номеров, указанных на рисунке "Снятие ремней безопасности заднего сиденья".

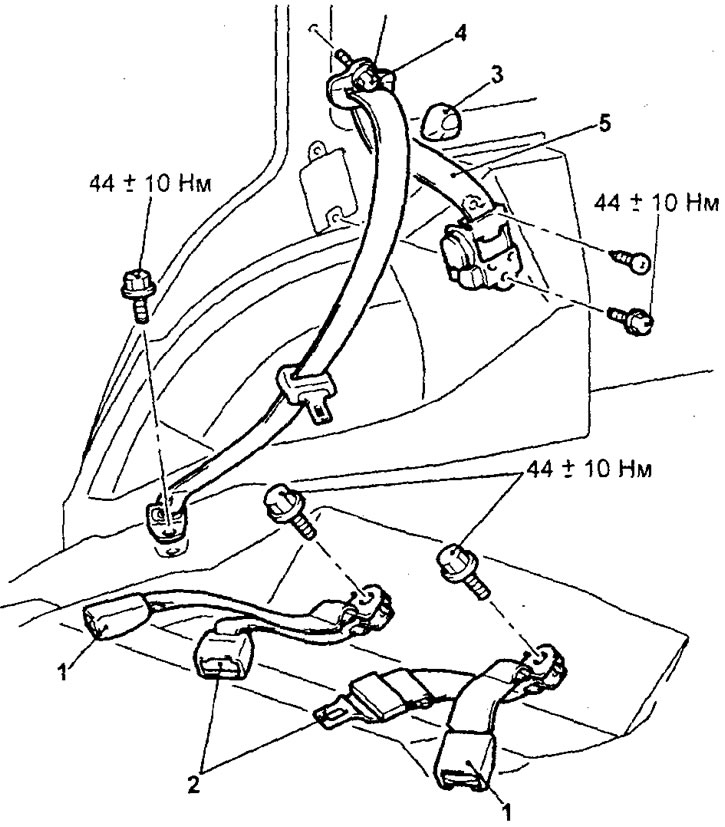

Снятие ремней безопасности заднего сиденья (универсал). 1 - замок ремня безопасности, 2 - фиксатор замка и замок ремня безопасности (центральный ремень безопасности заднего сиденья), 3 - накладка, 4 - пластина крепления ремня безопасности, 5 - ремень безопасности.

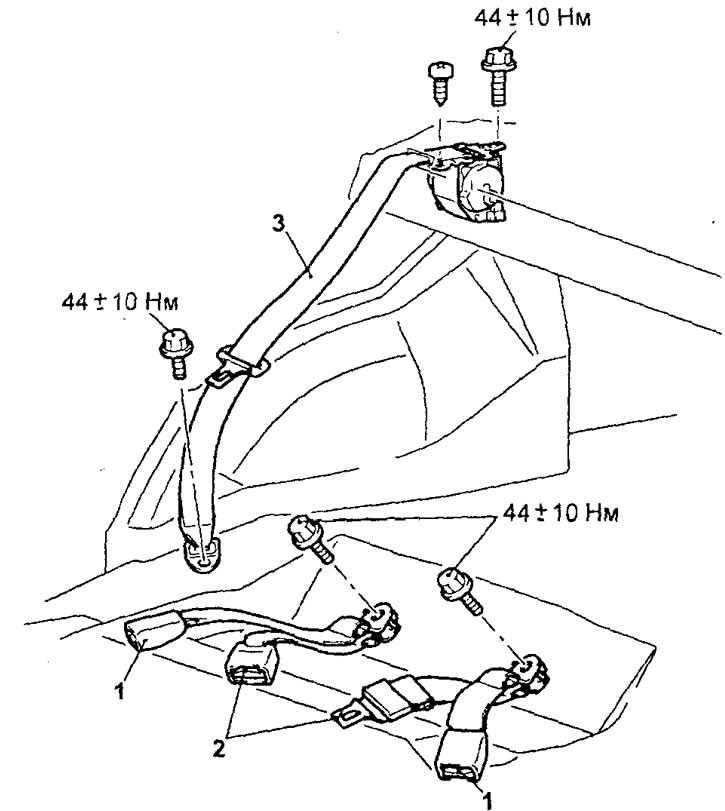

Снятие ремней безопасности заднего сиденья (седан). 1 - замок ремня безопасности, 2 - фиксатор замка и замок ремня безопасности (центральный ремень безопасности заднего сиденья), 3 - ремень безопасности заднего сиденья.
− Установка деталей производится в порядке, обратном снятию.
− После завершения установки деталей, выполните следующие операции:
- а) Установите отделку задней полки.
- б) Установите спинку заднего сиденья в сборе.
- в) Установите подушку заднего сиденья в сборе.
Проверка

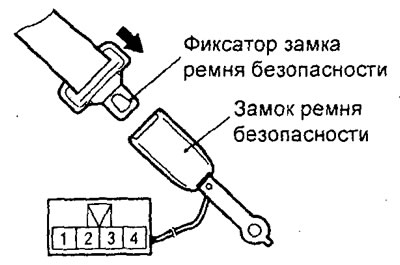

Проверка датчика-выключателя непристегнутого ремня безопасности.
1. Проверьте, что цепь замкнута между выводами "1" и "2" разъема, когда выключатель находится в положении "ВКЛ" (ремень не пристегнут).
2. Проверьте, что цепь разомкнута между выводами "1" и "2" разъема, когда выключатель находится в положении "ВЫКЛ" (ремень пристегнут).
