Часы автомобиля
Главная
Лансер
9
(2000-2007, бензин)
Электрооборудование
Электрические схемы (седан)
0

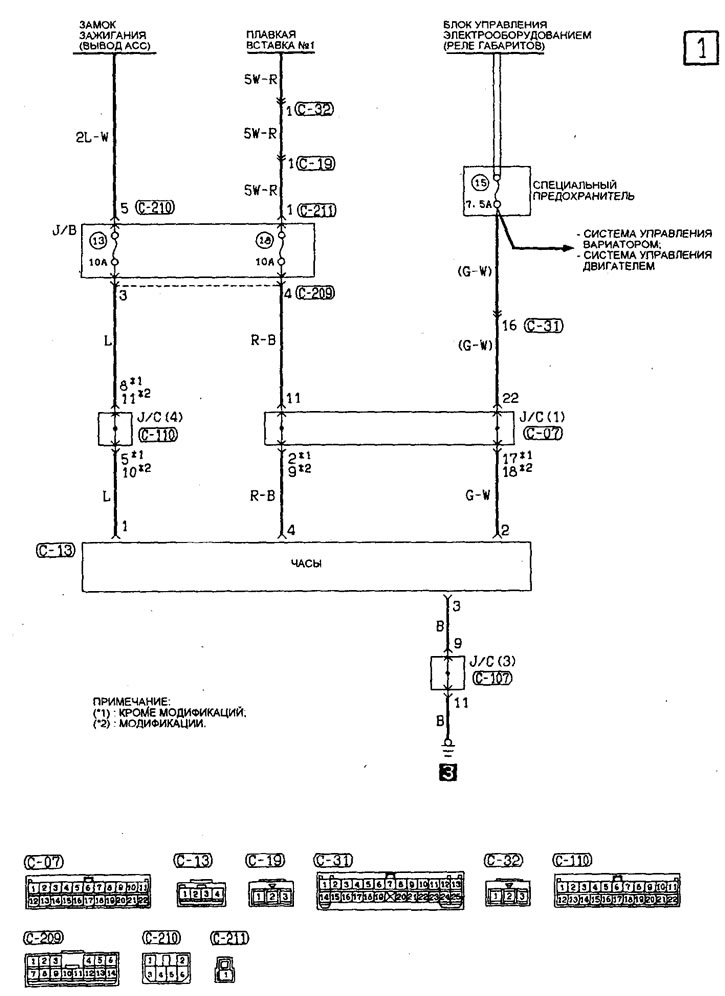

Часы
