Система управления двигателем (Mitsubishi Lancer 9)

  • Главная
  • Лансер
  • 9 (2000-2007, бензин)
  • Электрооборудование
  • Электрические схемы (седан)
  • Система управления двигателем
0
Оглавление: Модели с двигателем 4G93-MPI и АКПП ⤓ Модели с двигателем 4G15-MPI и…⤓ Модели с двигателем 4G15-GDI и…⤓ Модели с двигателем 4G93-GDI и…⤓

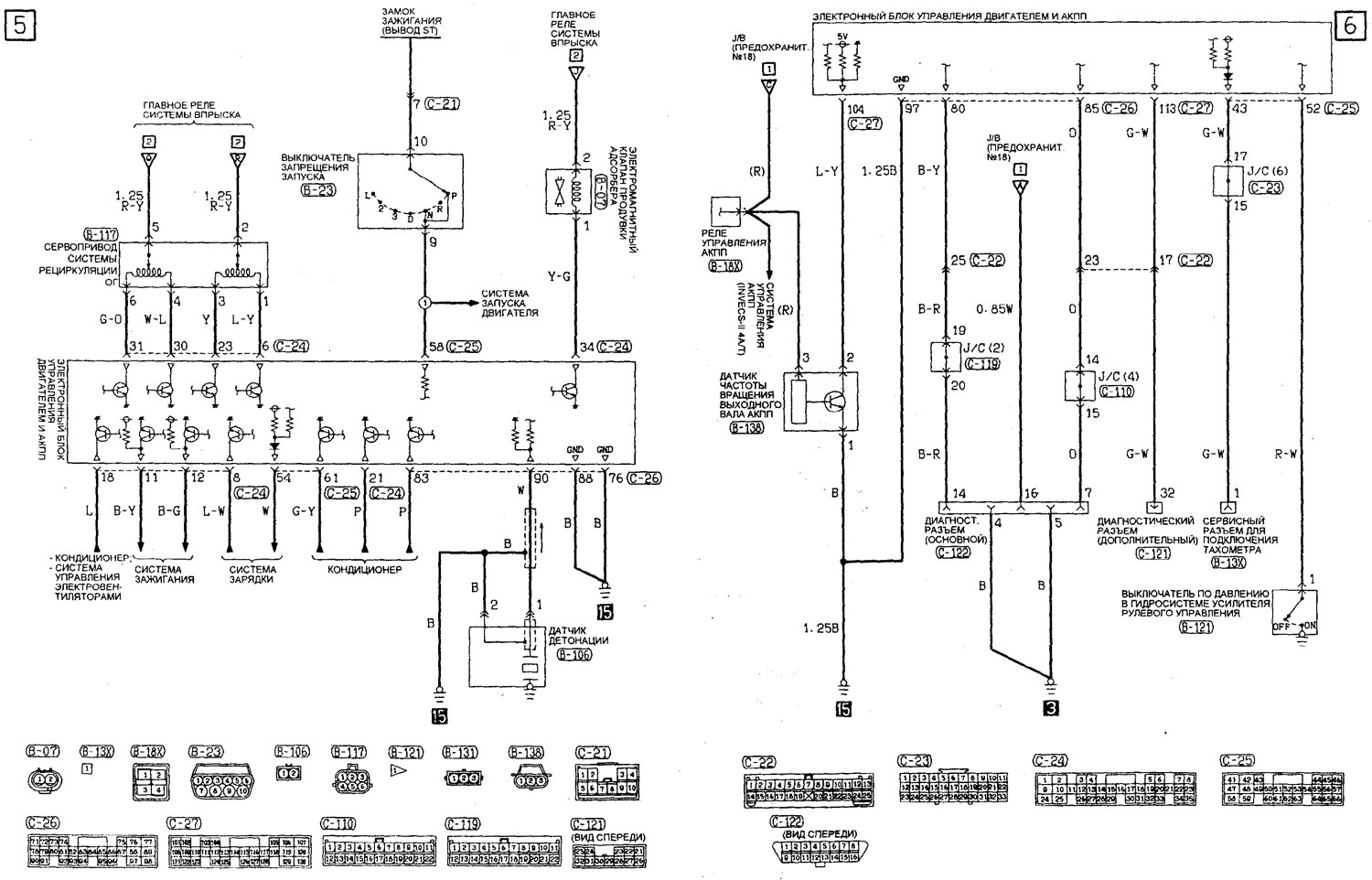

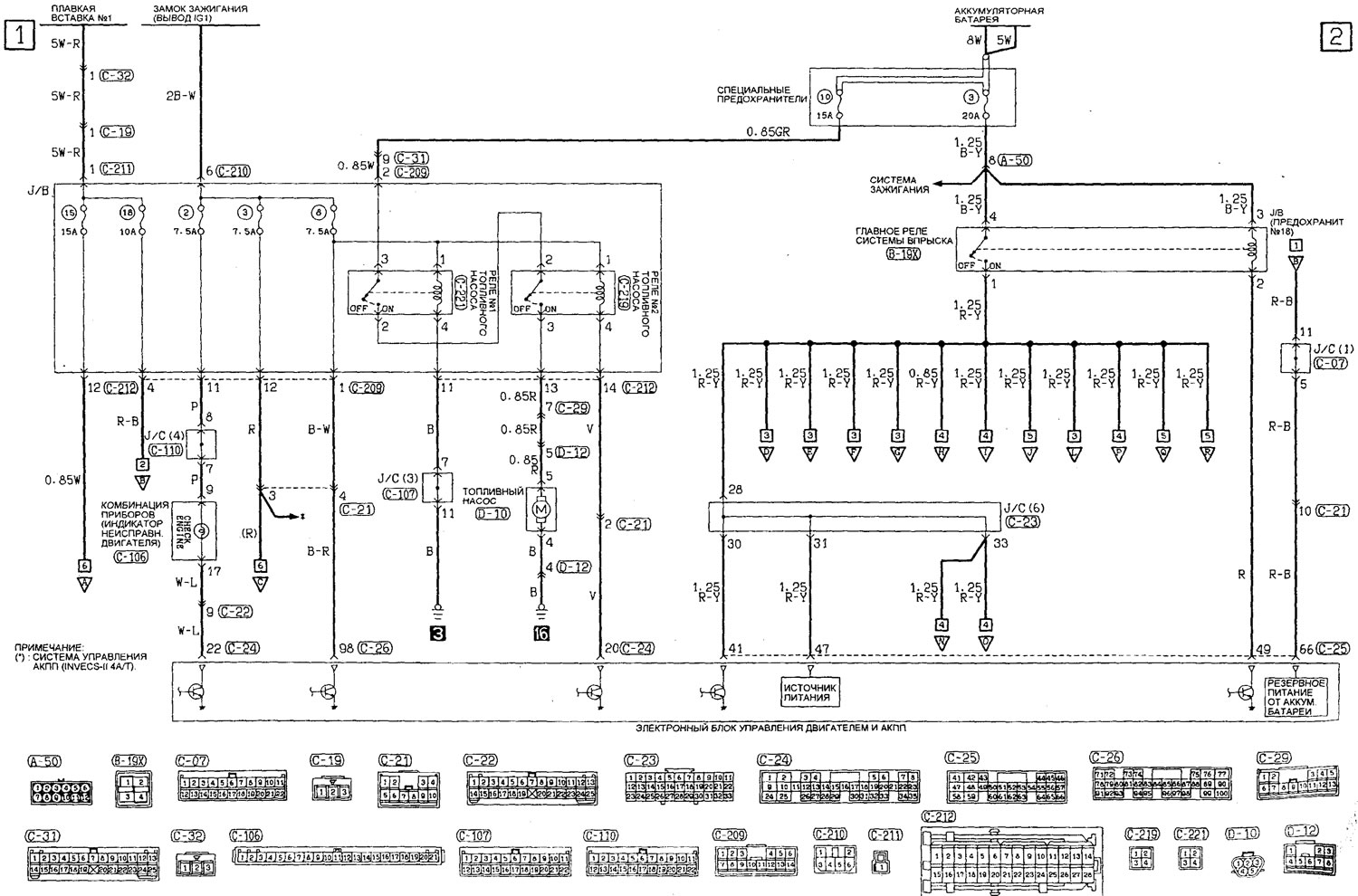

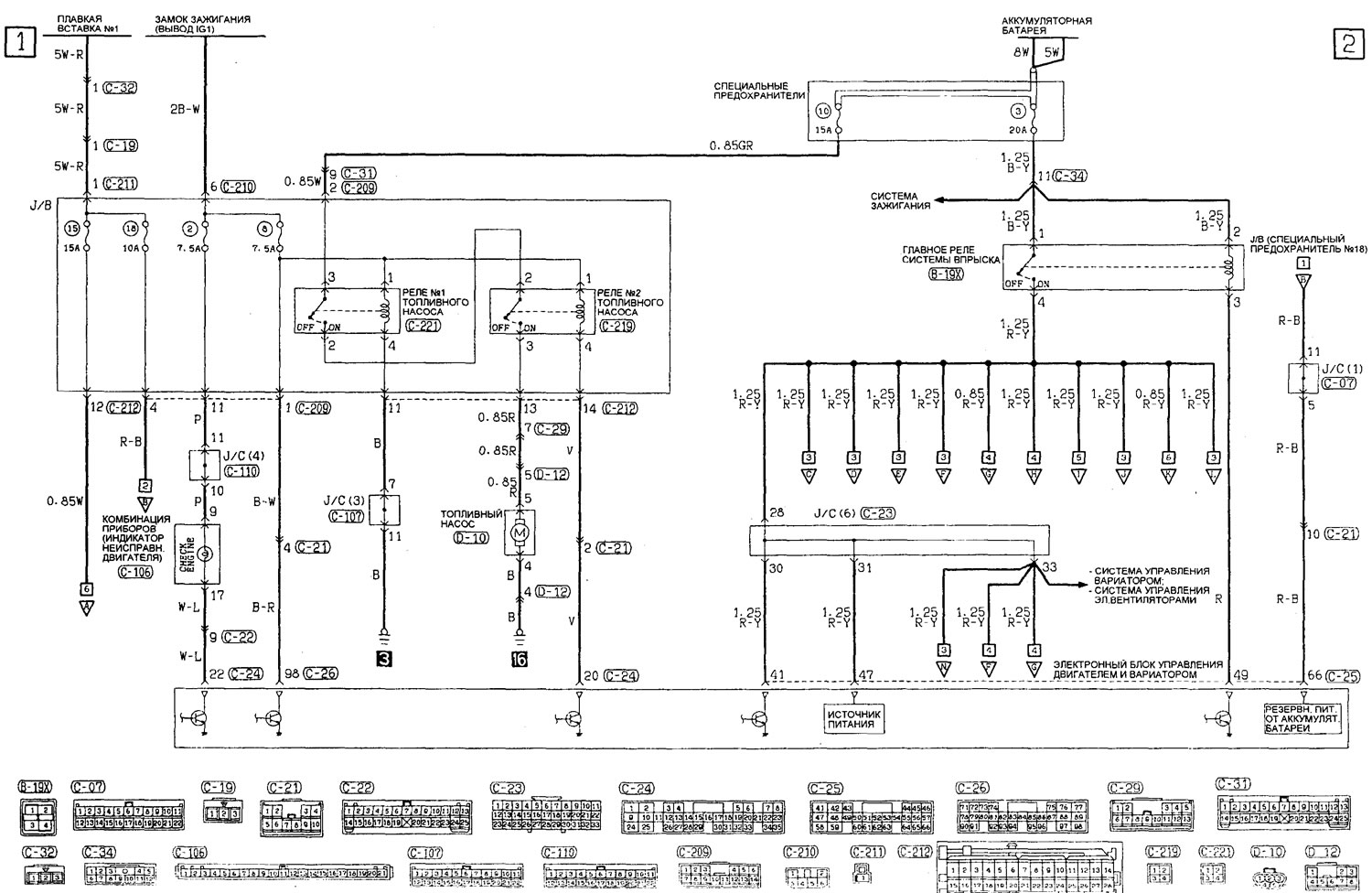

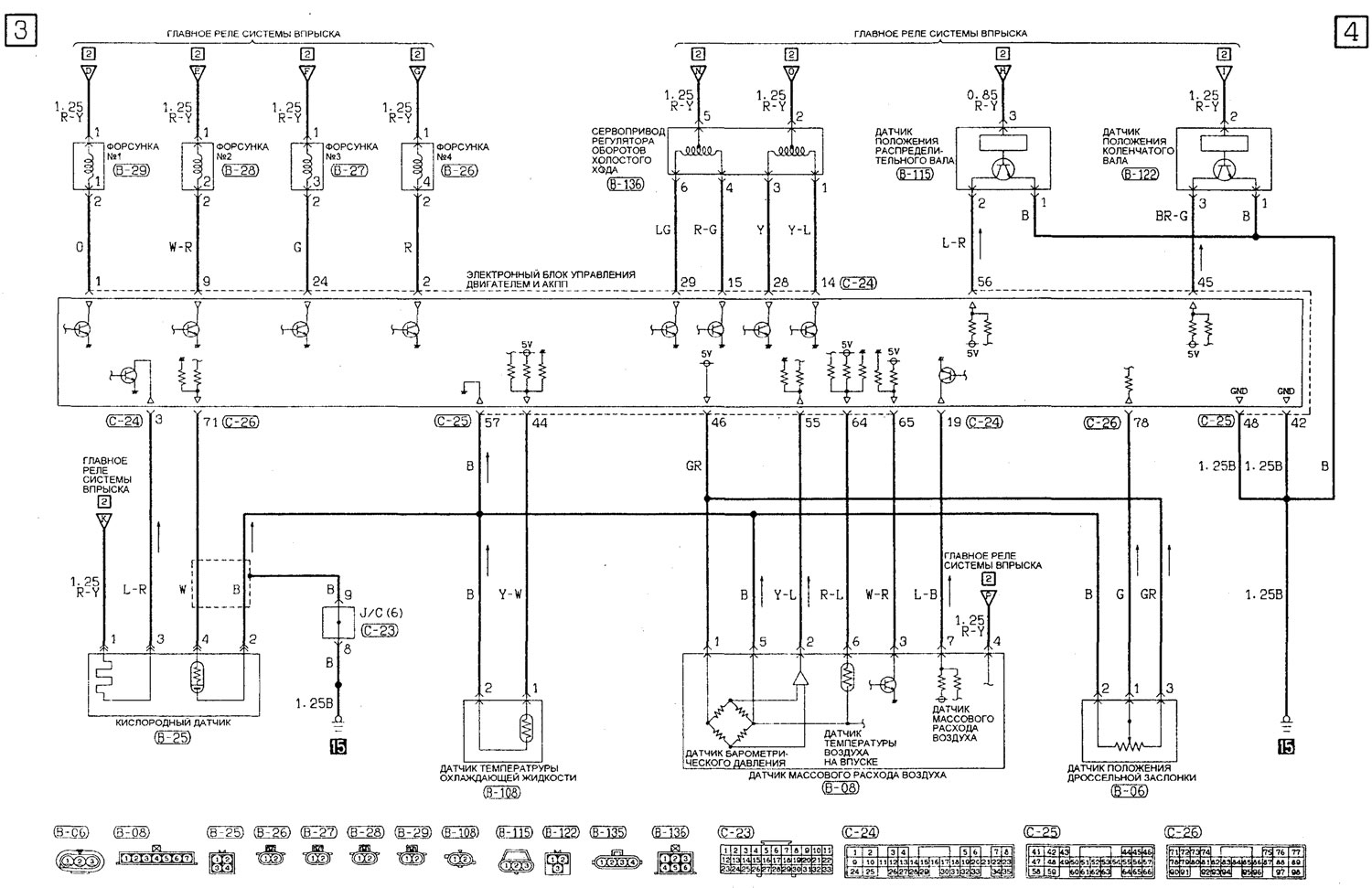

Модели с двигателем 4G93-MPI и АКПП




Открыть большую картинку в новой вкладке »



Открыть большую картинку в новой вкладке »



Открыть большую картинку в новой вкладке »

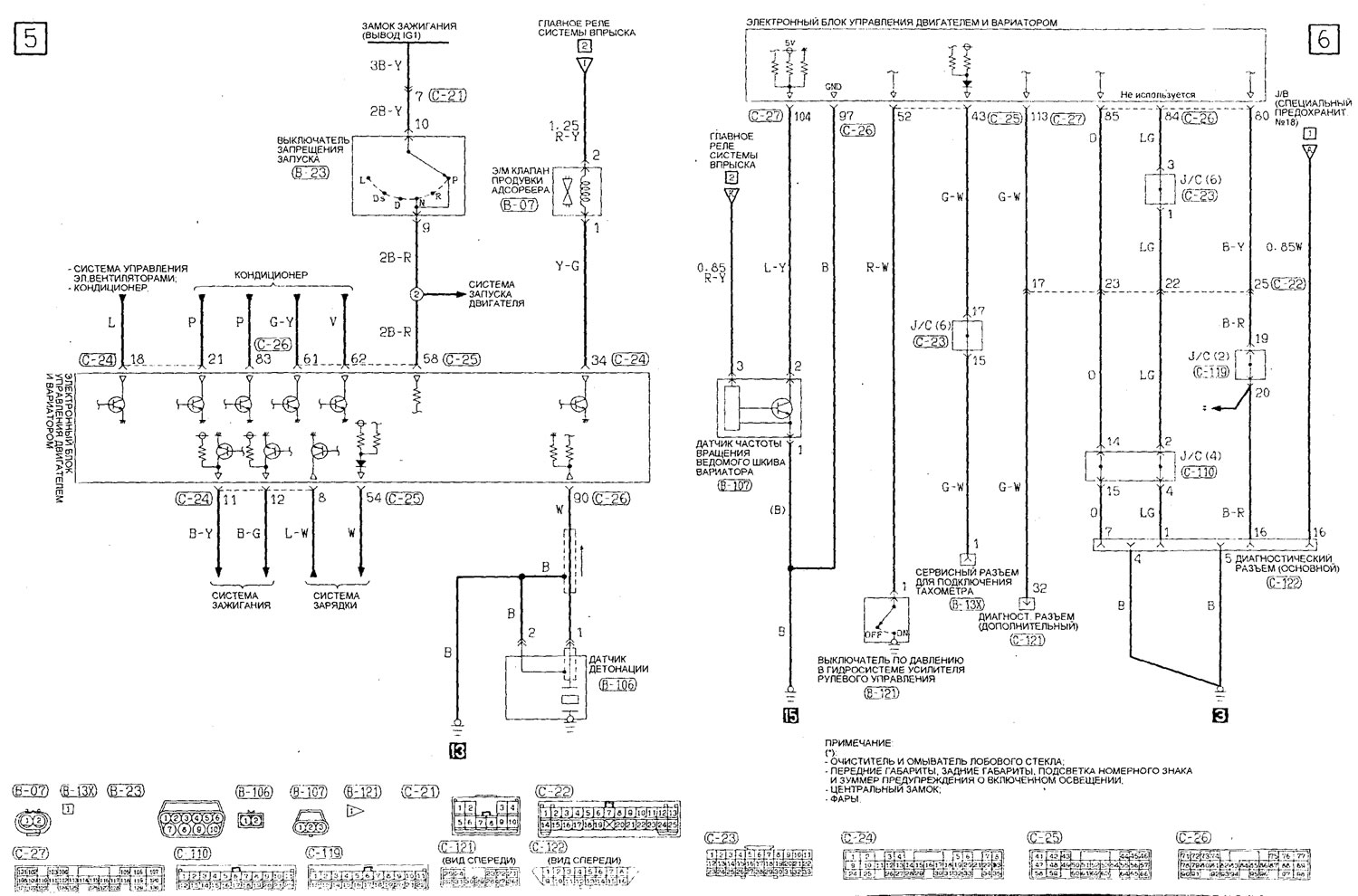

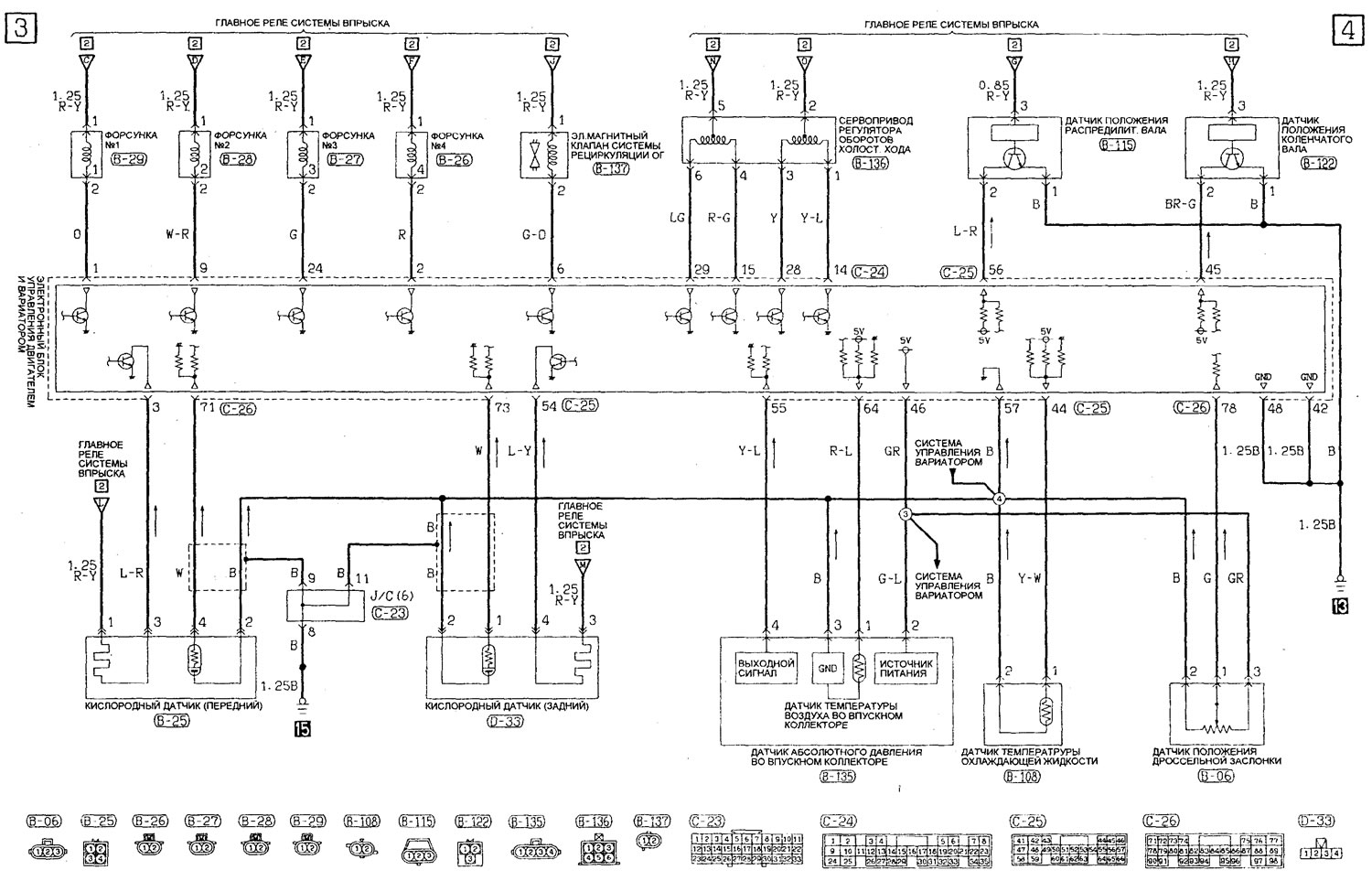

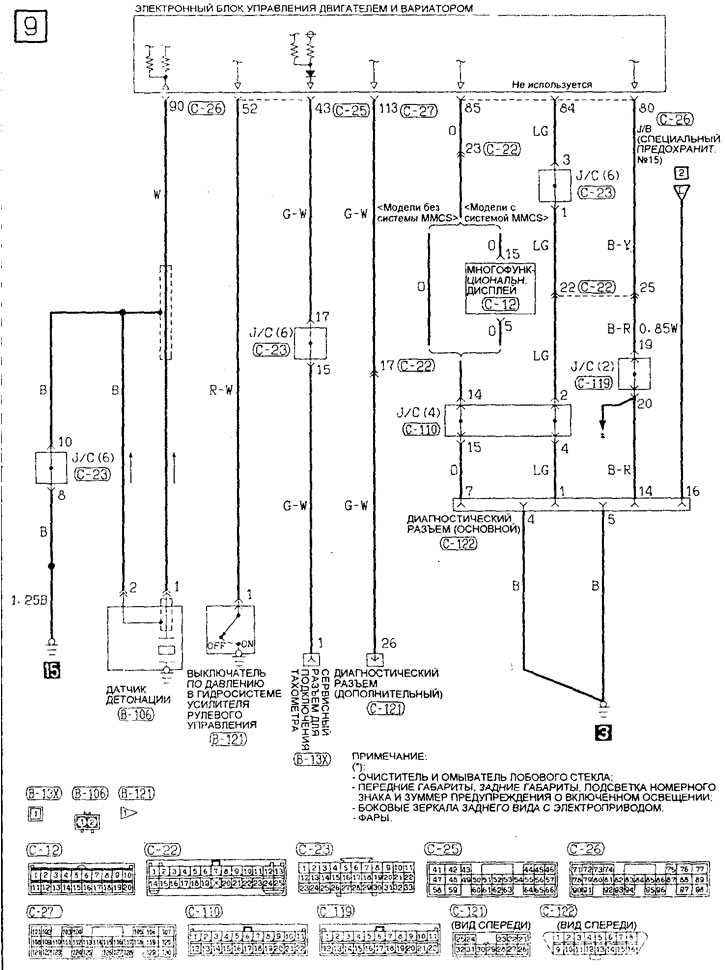

Модели с двигателем 4G15-MPI и вариатором




Открыть большую картинку в новой вкладке »



Открыть большую картинку в новой вкладке »



Открыть большую картинку в новой вкладке »

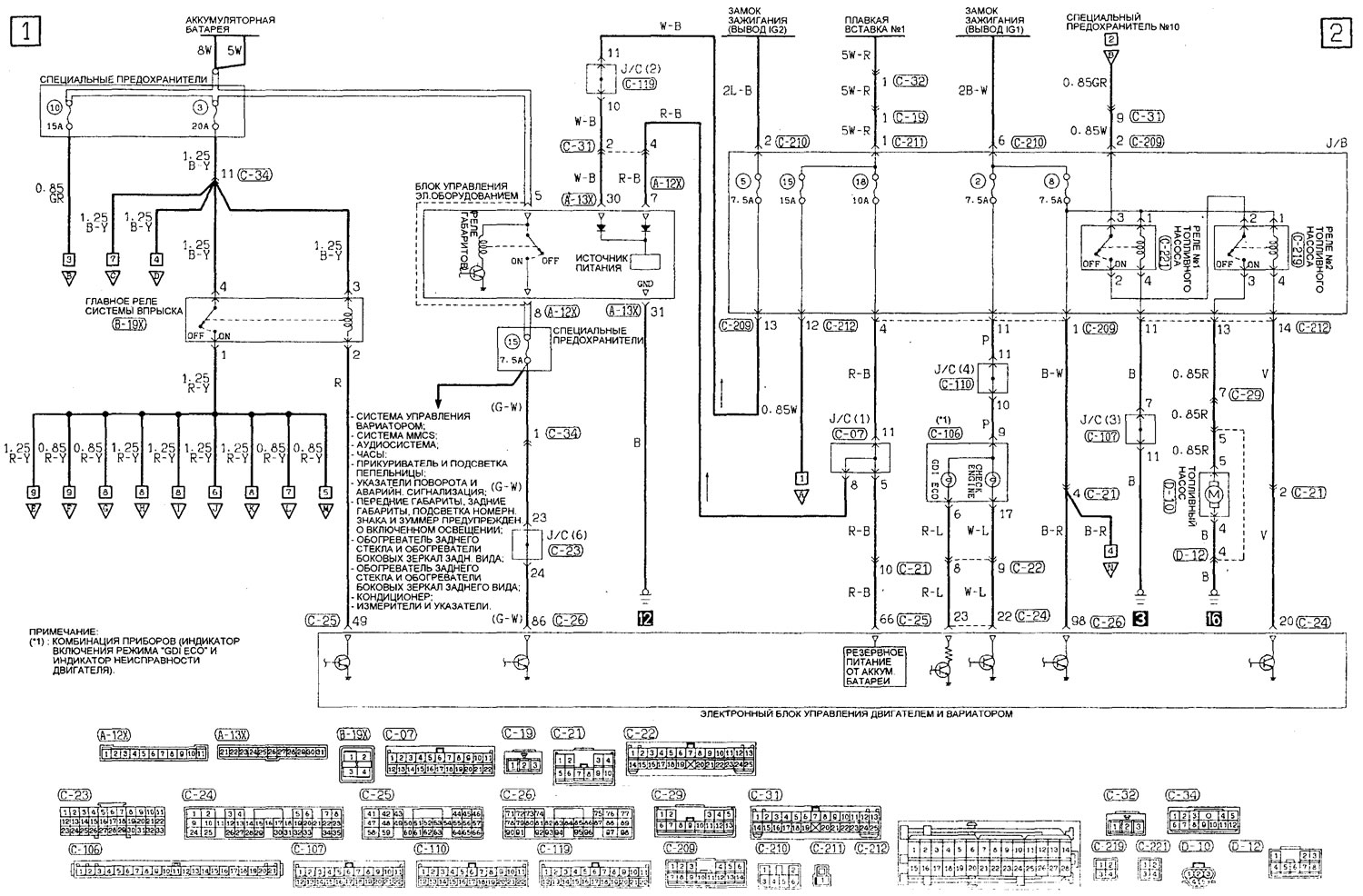

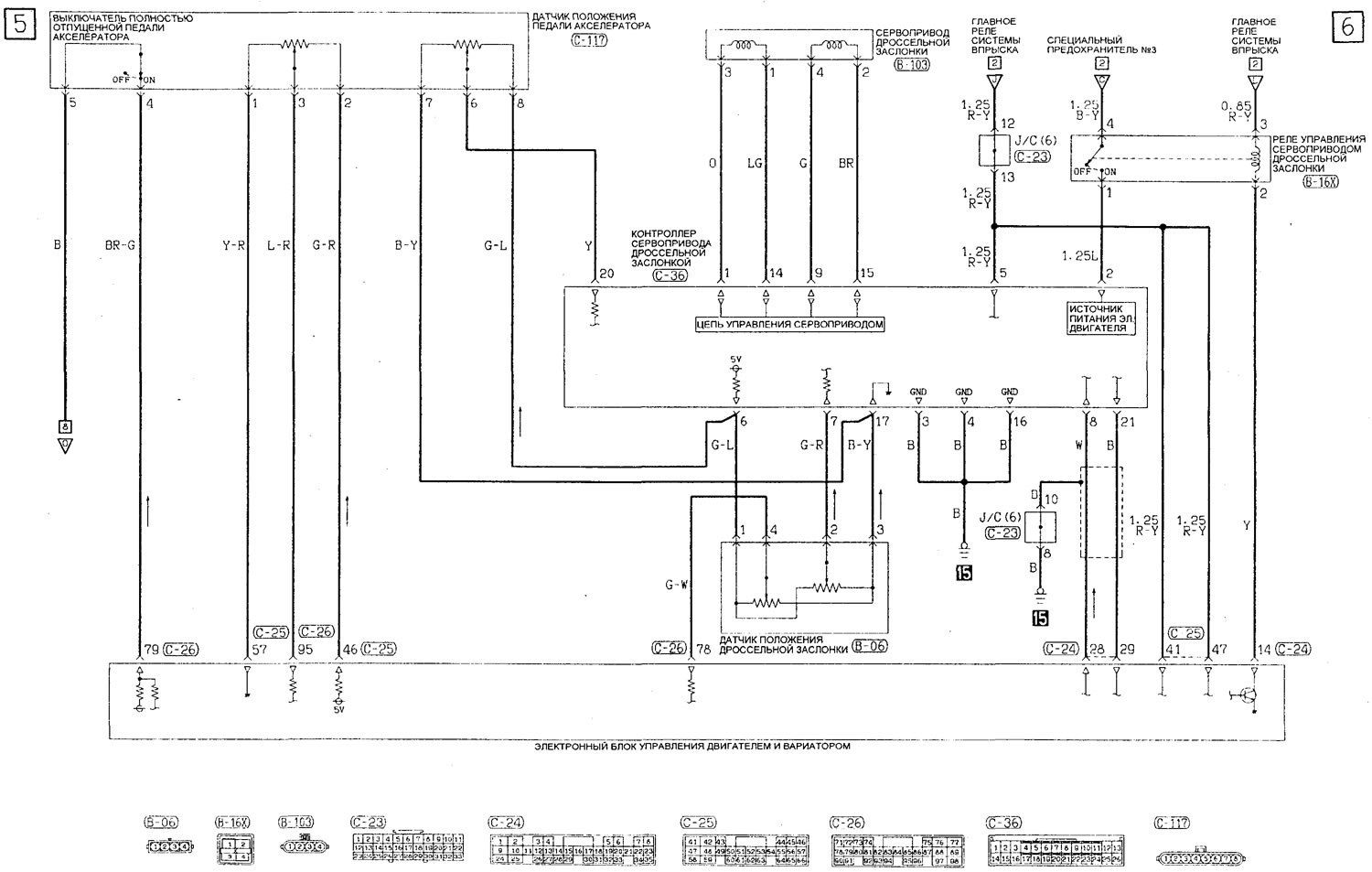

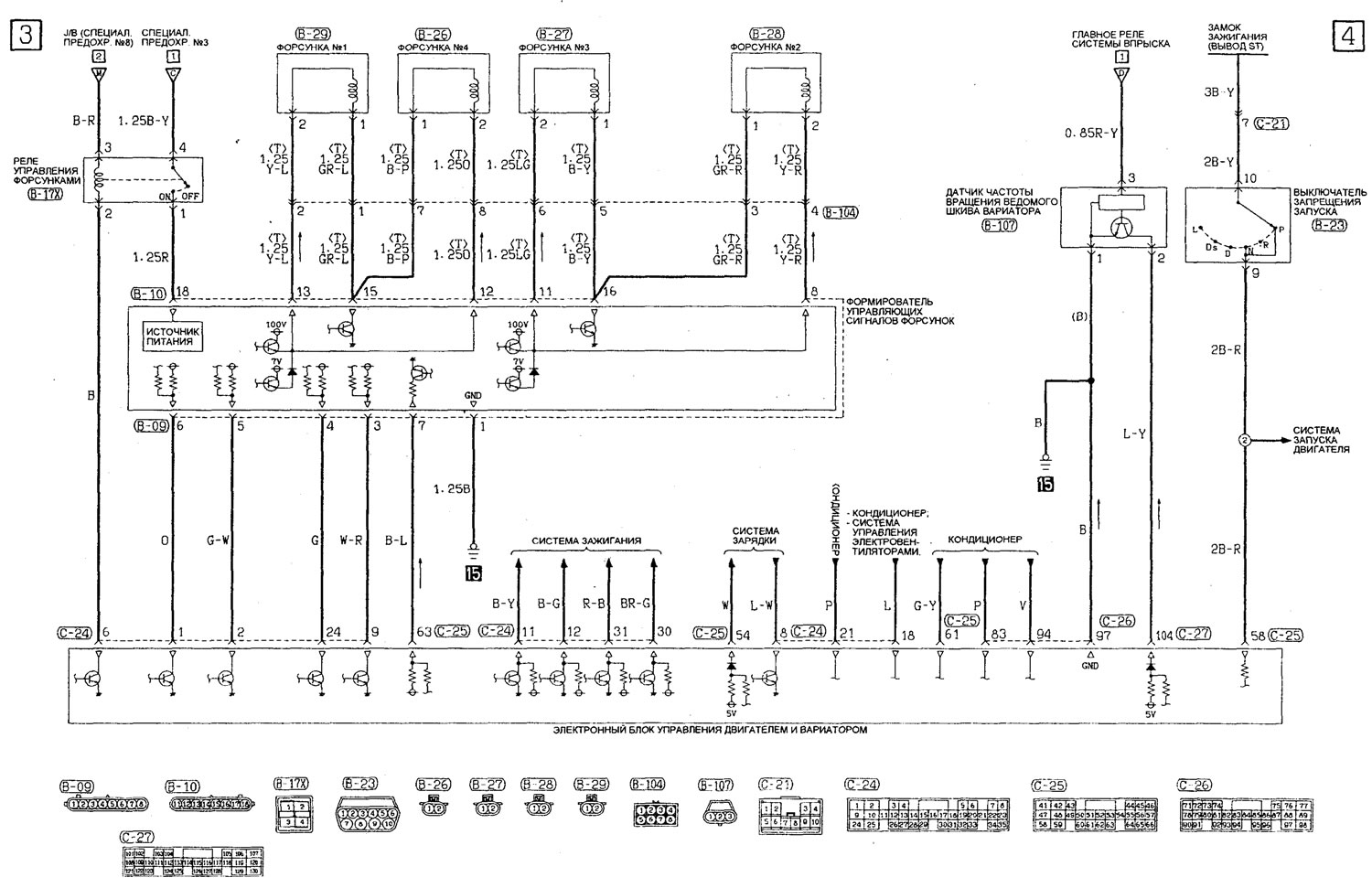

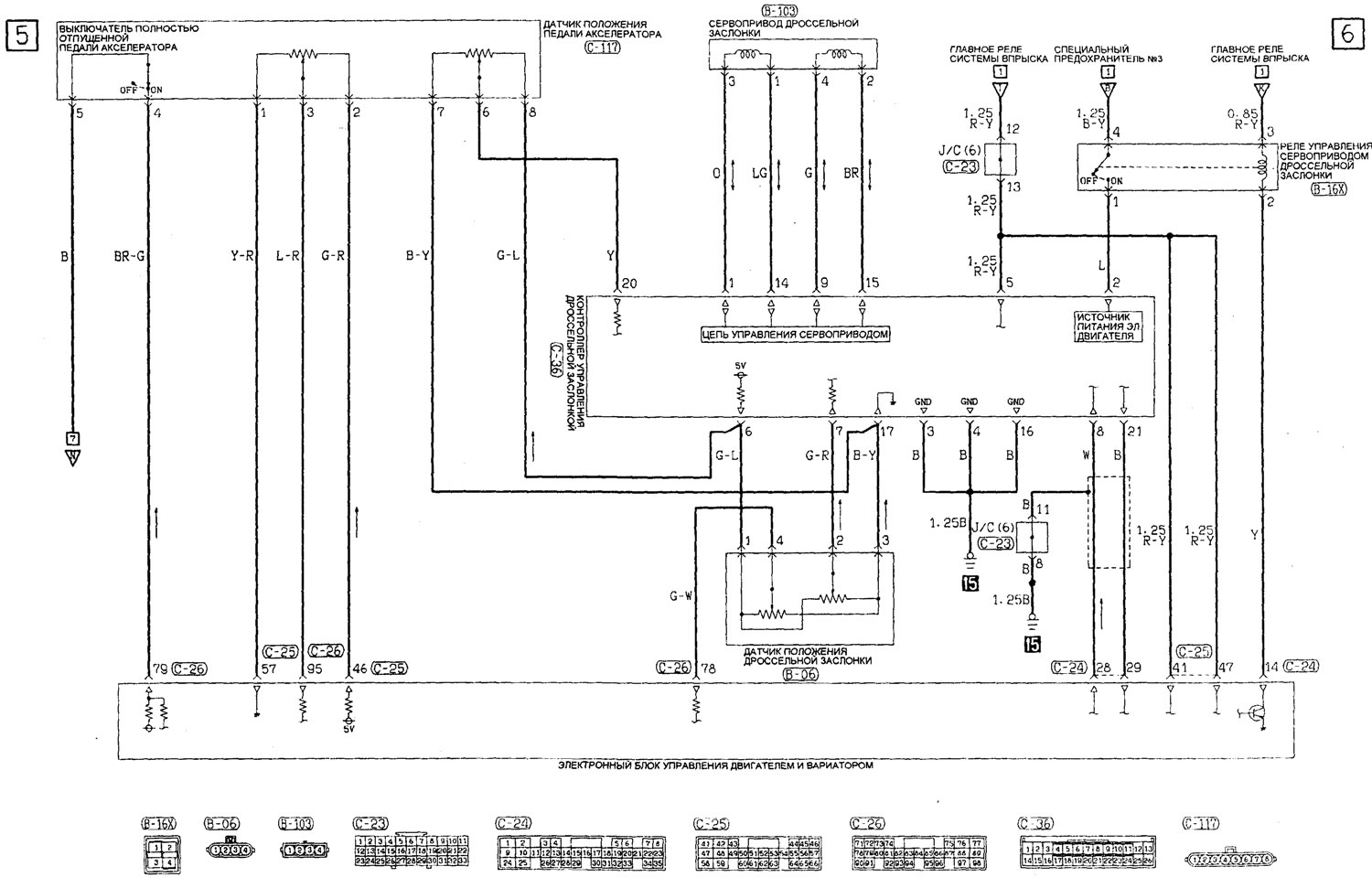

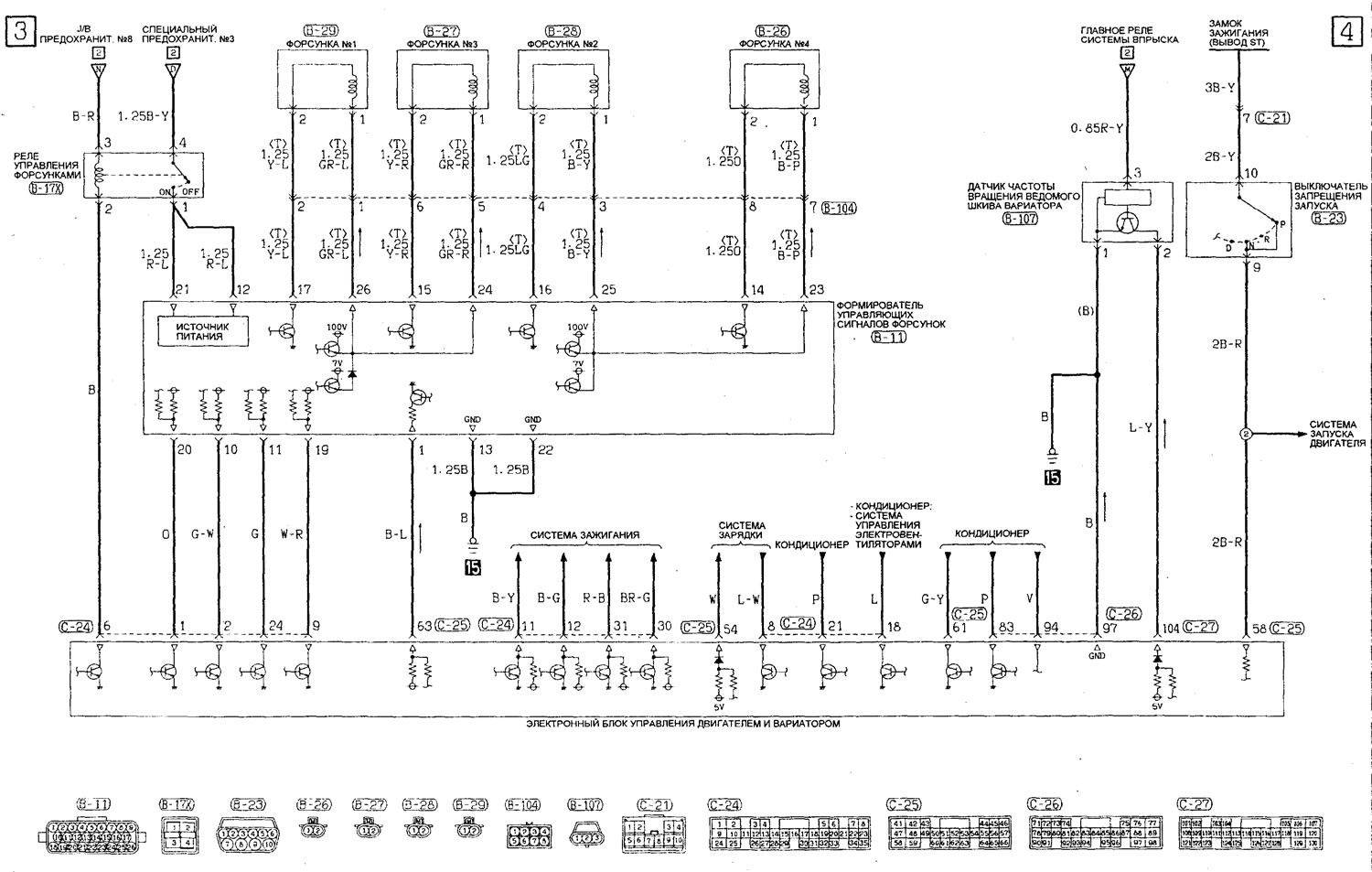

Модели с двигателем 4G15-GDI и вариатором




Открыть большую картинку в новой вкладке »



Открыть большую картинку в новой вкладке »



Открыть большую картинку в новой вкладке »



Открыть большую картинку в новой вкладке »



Открыть большую картинку в новой вкладке »




[Оригинал статьи находится на сайте: MitsubishiMan.ru]

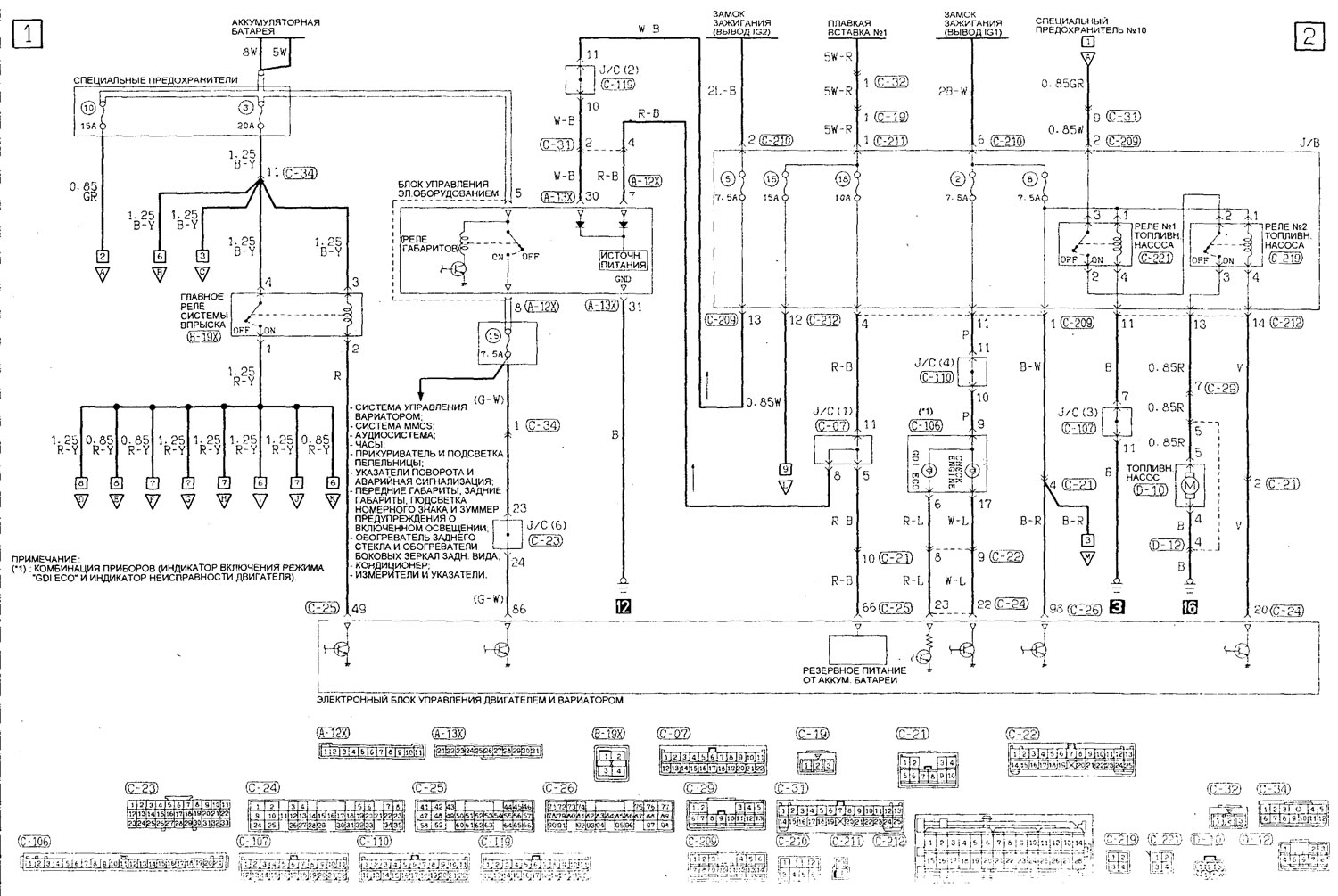

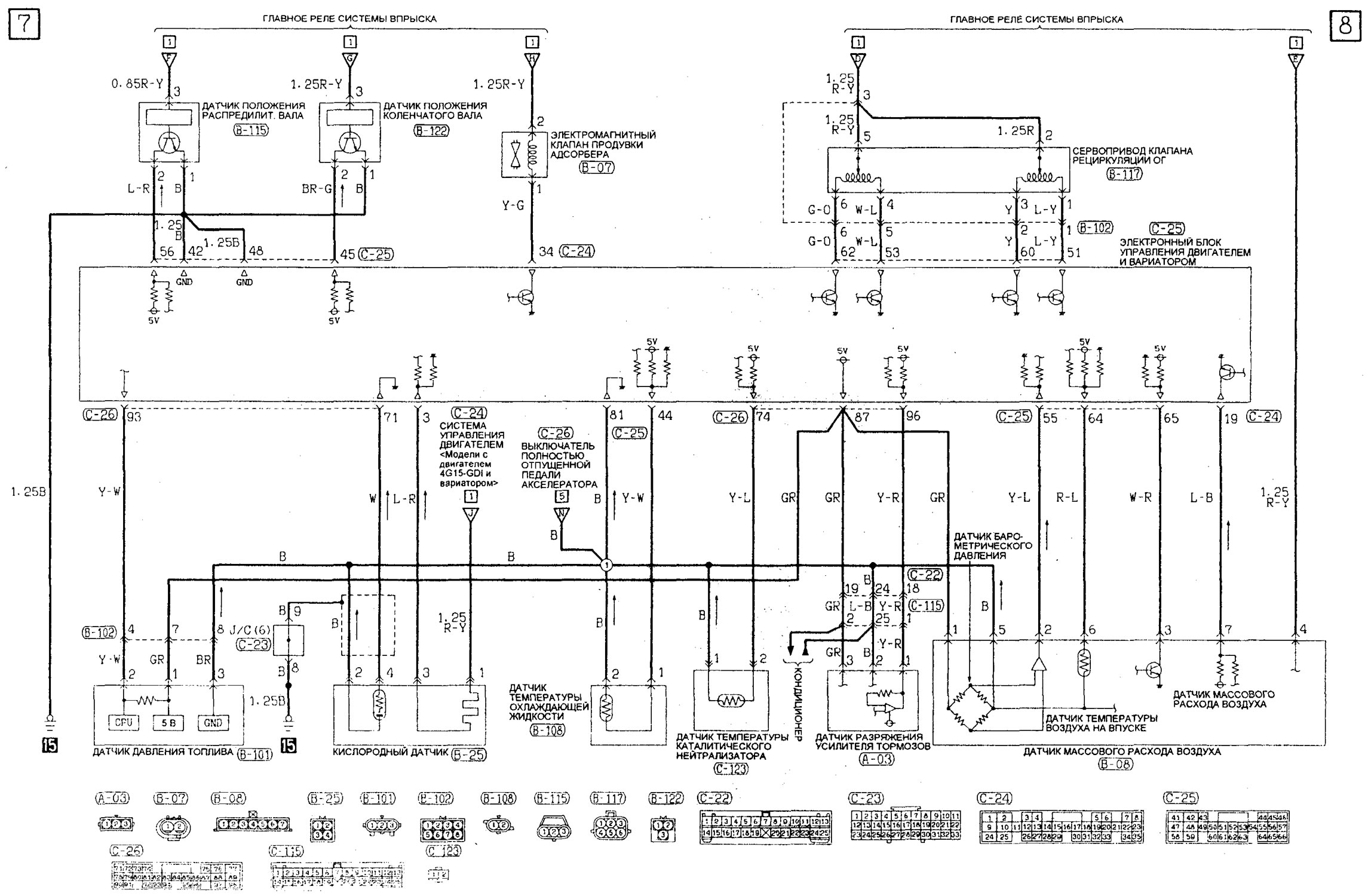

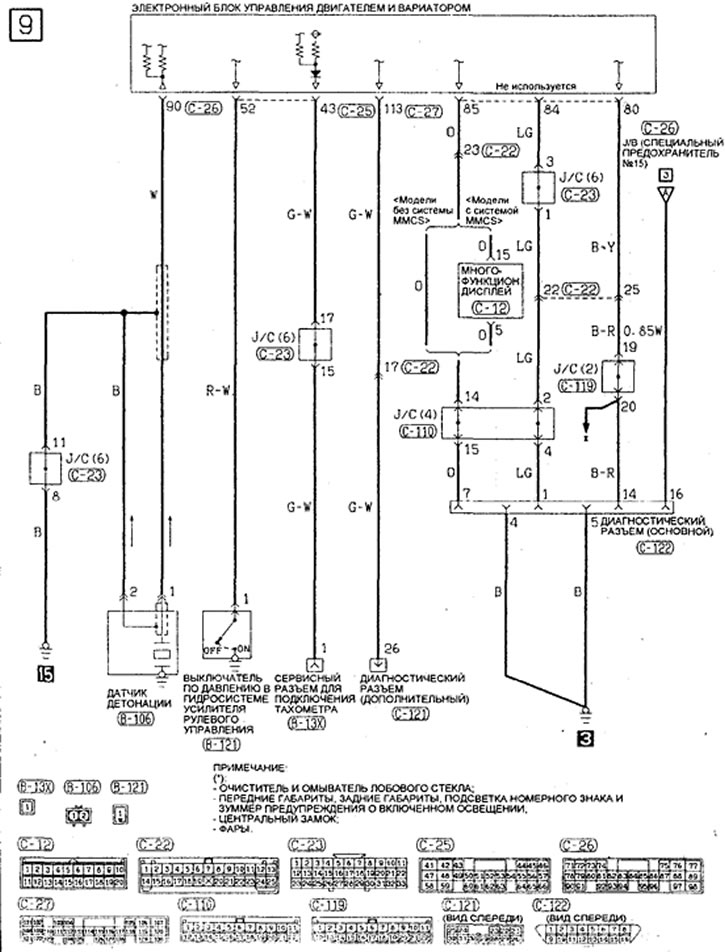

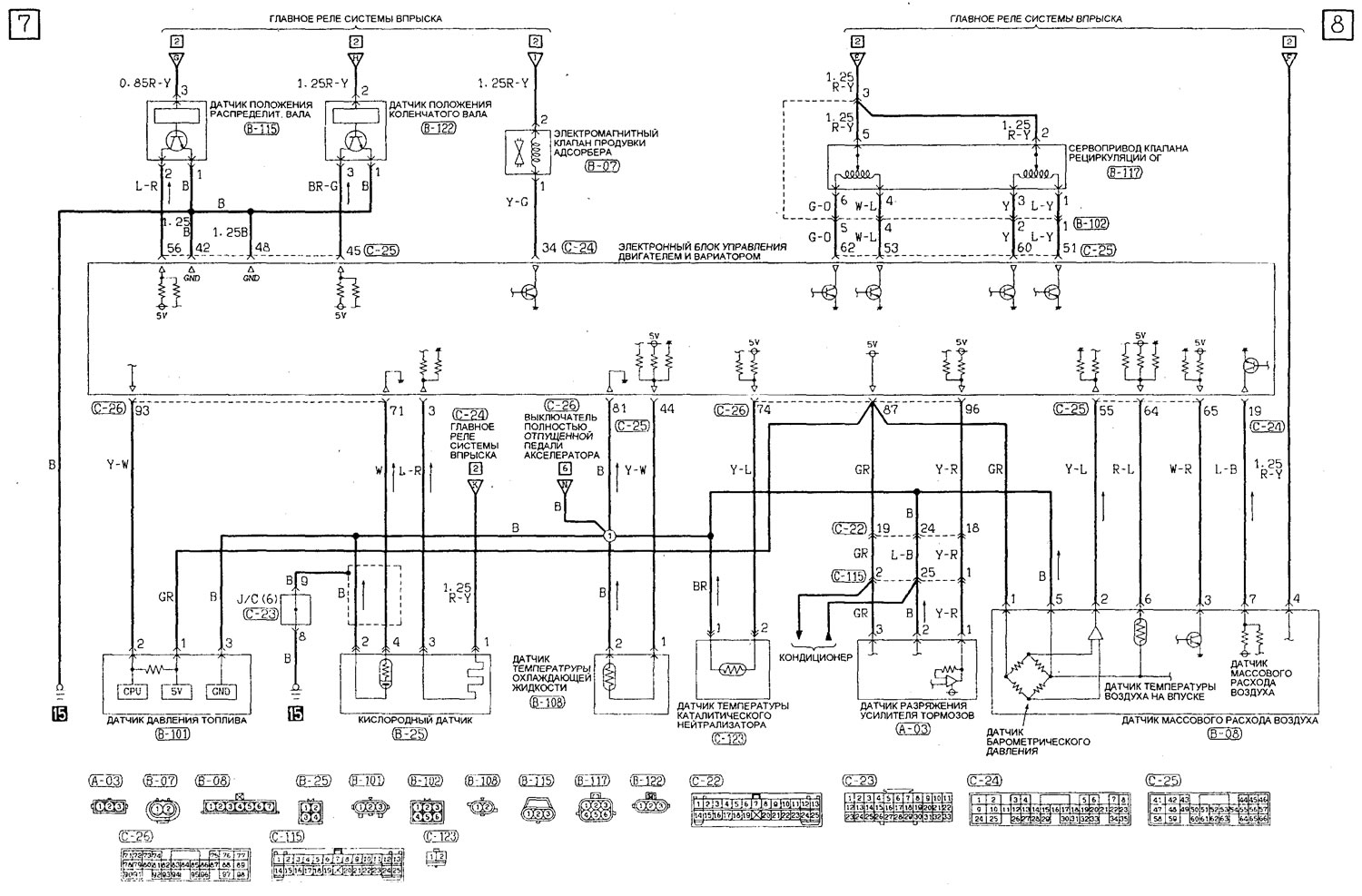

Модели с двигателем 4G93-GDI и вариатором




Открыть большую картинку в новой вкладке »



Открыть большую картинку в новой вкладке »



Открыть большую картинку в новой вкладке »



Открыть большую картинку в новой вкладке »


Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Данная статья была проверена: Арсений Павлов
