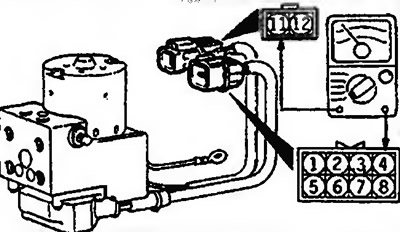

Рис. 14.37. Проверка электромагнитных клапанов
Таблица 14.8. Сопротивление электромагнитных клапанов
| Электромагнитный клапан | Клемма | Сопротивление |
| Правый передний (Внутри) | 1-11 | 8.04-9.04 Ом |
| Левый передний (Внутри) | 4-11 | 8.04-9.04 Ом |
| Правый задний (Внутри) | 3-11 | 8.04-9.04 Ом |
| Левый задний (Внутри) | 2-11 | 8.04-9.04 Ом |
| Правый передний (Снаружи) | 5-11 | 4.04-4.54 Ом |
| Левый передний (Снаружи) | 8-11 | 4.04-4.54 Ом |
| Правый задний (Снаружи) | 7-11 | 4.04-4.54 Ом |
| Левый задний (Снаружи) | 6-11 | 4.04-4.54 Ом |
