Габаритные и фонари освещения номера (хетчбек, без дневного света фар)
Главная
Кольт
5
(1995-2003, бензин)
Электрооборудование
Электрические схемы
0

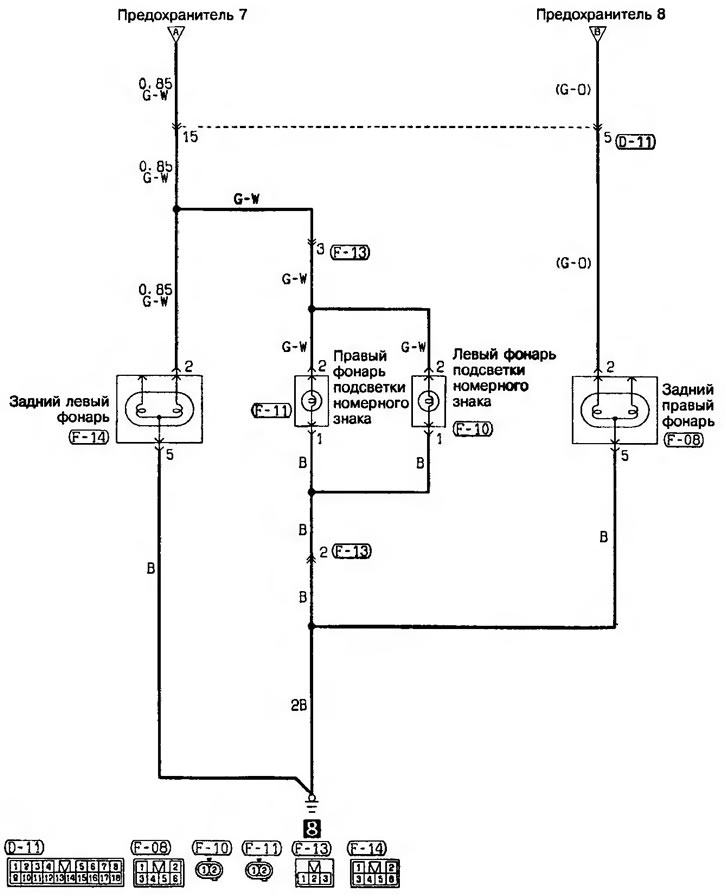

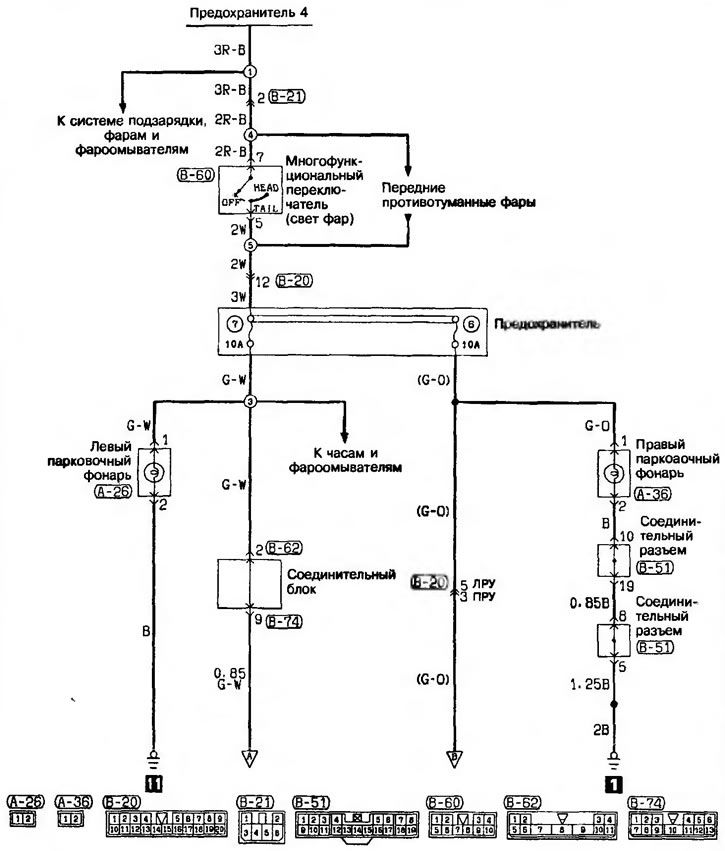

Габаритные фонари и фонари освещения номерного знака (хетчбек, без включенного дневного света фар DRL)
Информацию по чтению и использованию электрических схем смотрите на
этой странице →
