Электросхема фар (Diamante 1992-1995 г.) (Mitsubishi Galant 6)

0

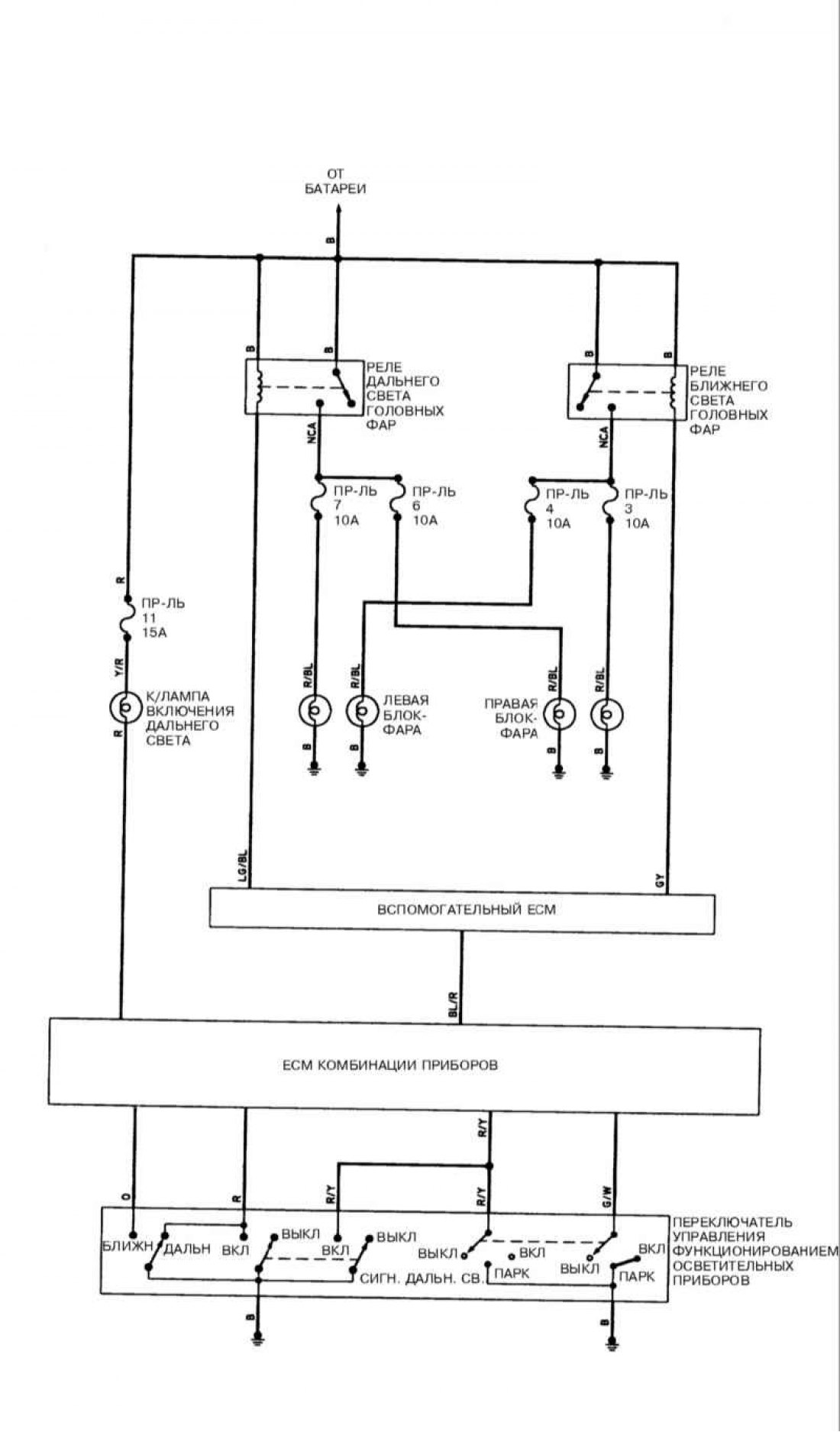

Фары, модели Diamante 1992-1995 г.

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Обозначения элементов на схемах и цветов электропроводки смотрите здесь →

Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском

Данная статья была проверена: Дмитрий Васильев
