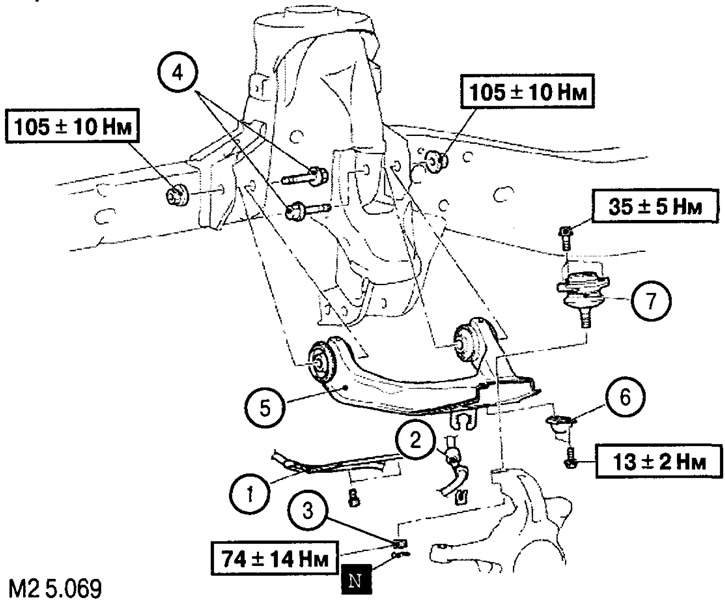

Элементы конструкции верхнего рычага в сборе: 1. Кронштейн крепления датчика частоты вращения переднего колеса(для автомобилей, оборудованных системой ABS); 2. Тормозной шланг; 3. Шаровое соединение верхнего рычага и соединение поворотного кулака; 4. Соединение верхнего рычага с передней рамой; 5. Верхний рычаг в сборе; 6. Буфер сжатия верхнего рычага; 7. Шаровое соединение верхнего рычага в сборе
Разборка производится в порядке, указанном на рис. М2 5.069.
Сборка производится в порядке, обратном разборке.
Отсоединение верхнего рычага от поворотного рычага

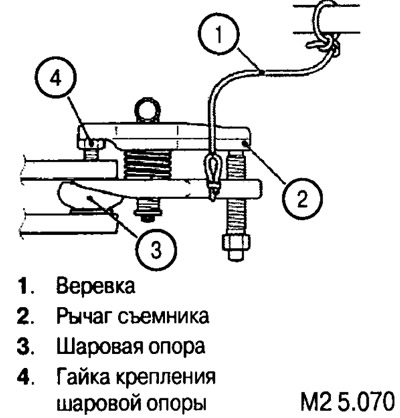

При выполнении работ не снимайте полностью гайку с шаровой опоры. Для того чтобы избежать повреждений деталей, используйте подходящий съемник (например, такой, как показан на рис. М2 5.070).
Статья основана на данных сайта (MitsubishiMan.ru)
Установите съемник и, вращая болт, отсоедините верхний рычаг от поворотного кулака.
