L200 4 (2005-2014, дизель)

Общая принципиальная схема включения потребителей (Mitsubishi L200 4)

  • Главная
  • Л200
  • 4 (2005-2014, дизель)
  • Электрооборудование
  • Электрические схемы
  • Общая принципиальная схема включения потребителей
0

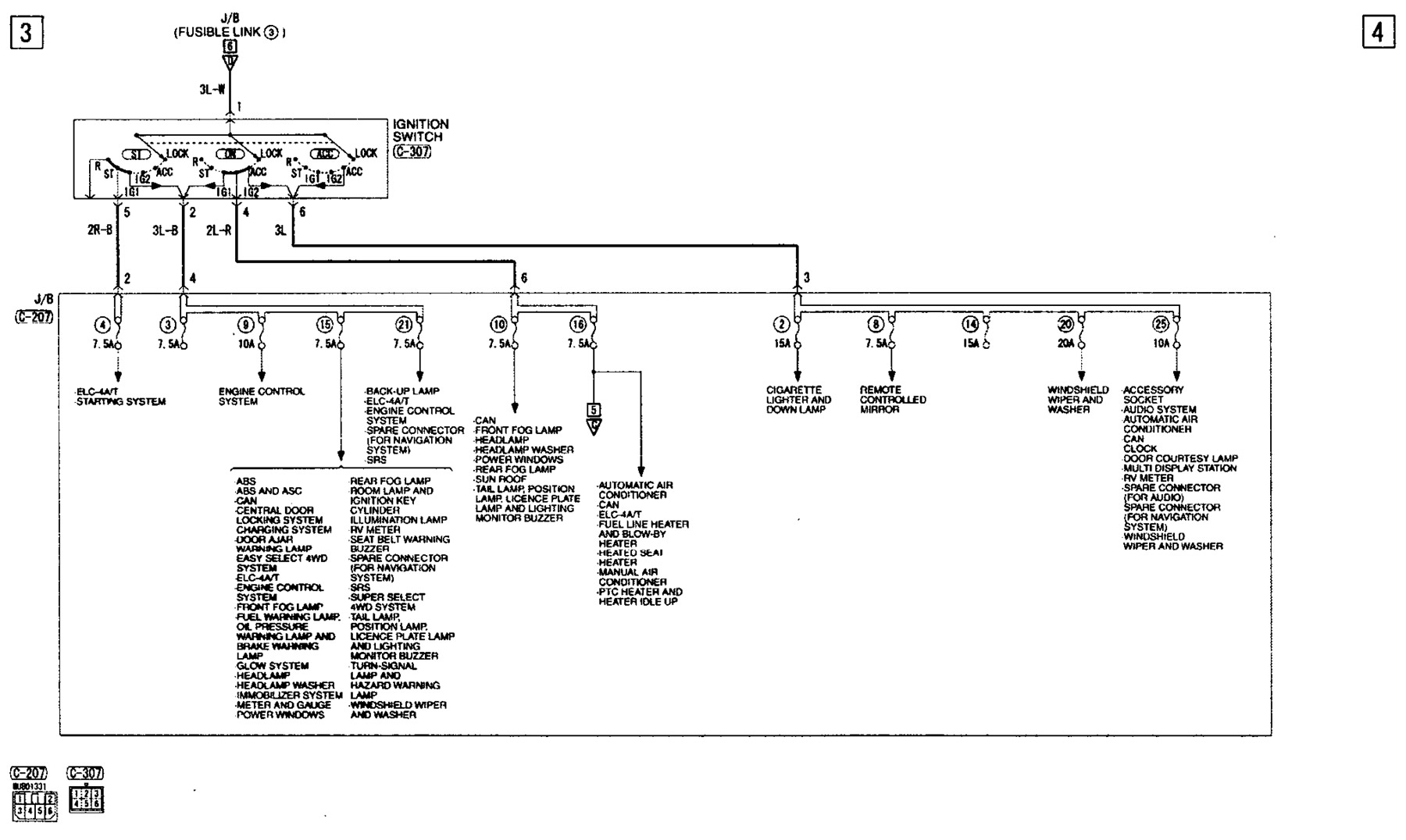

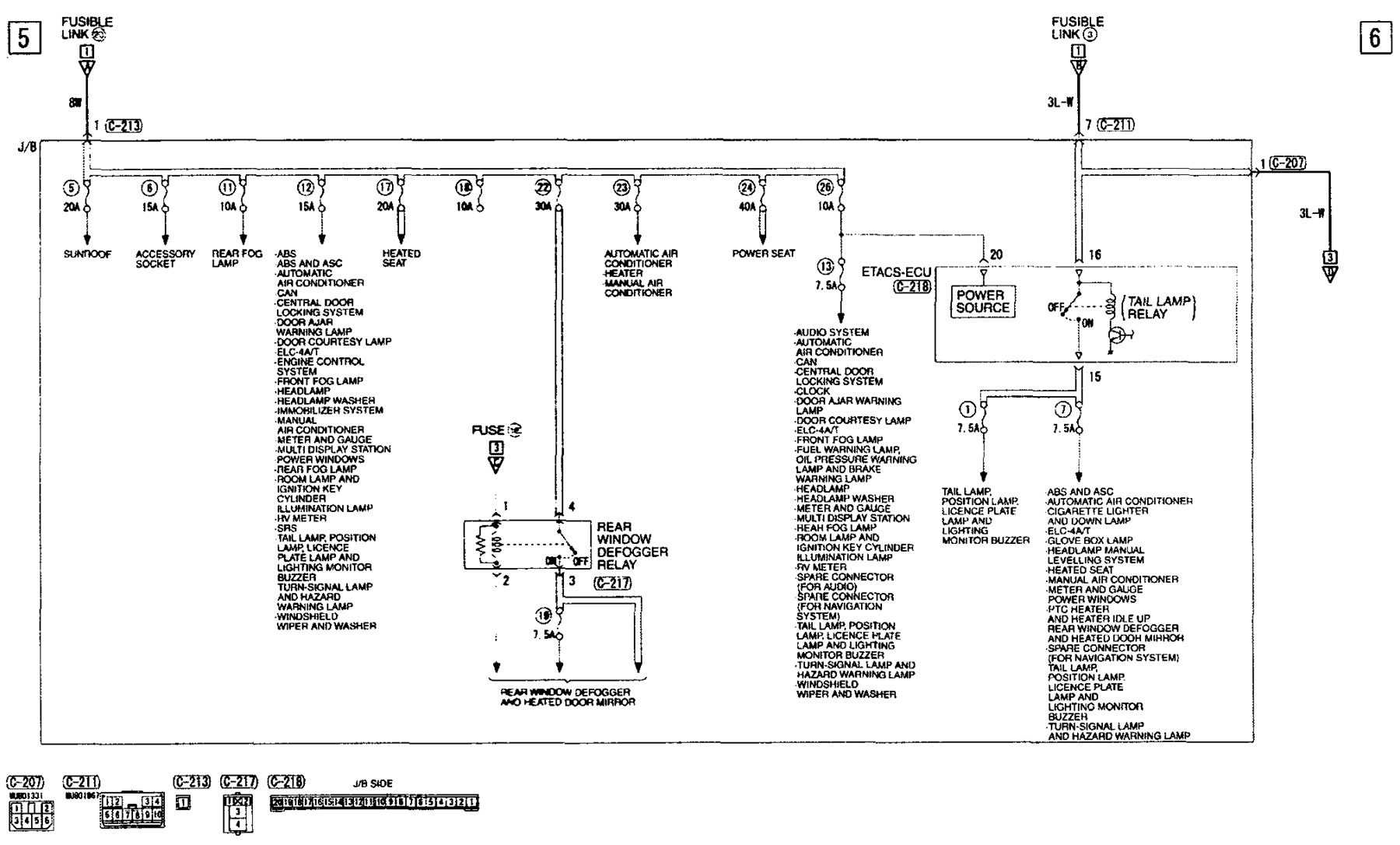

Общая принципиальная схема включения потребителей




Открыть большую картинку в новой вкладке »



Открыть большую картинку в новой вкладке »



Открыть большую картинку в новой вкладке »

Пояснения к схемам электрооборудования расположены здесь →

Аббревиатуры и названия, встречающиеся на схемах расположены здесь →
