Схема антиблокировочной системы тормозов (ABS) (Mitsubishi Outlander 1)

  • Главная
  • Аутлендер
  • 1 (2003-2008)
  • Электрооборудование
  • Электрические схемы
  • Схема антиблокировочной системы тормозов (ABS)
0

Схема антиблокировочной системы тормозов (ABS) (часть 1)




Открыть большую картинку в новой вкладке »


Схема антиблокировочной системы тормозов (ABS) (часть 2)




Открыть большую картинку в новой вкладке »

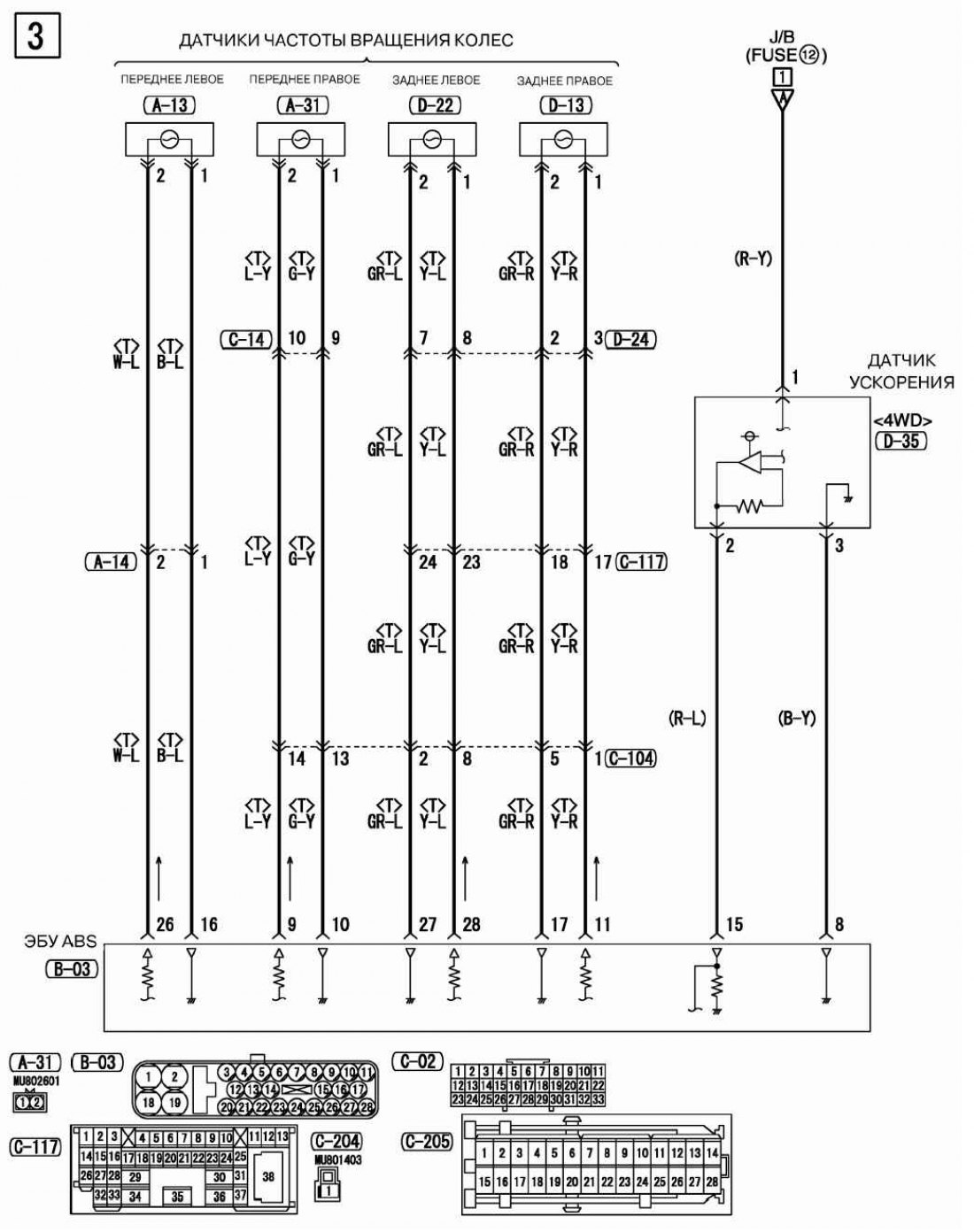

Схема антиблокировочной системы тормозов (ABS) (часть 3)




Открыть большую картинку в новой вкладке »


Статья получена с этого портала: MitsubishiMan

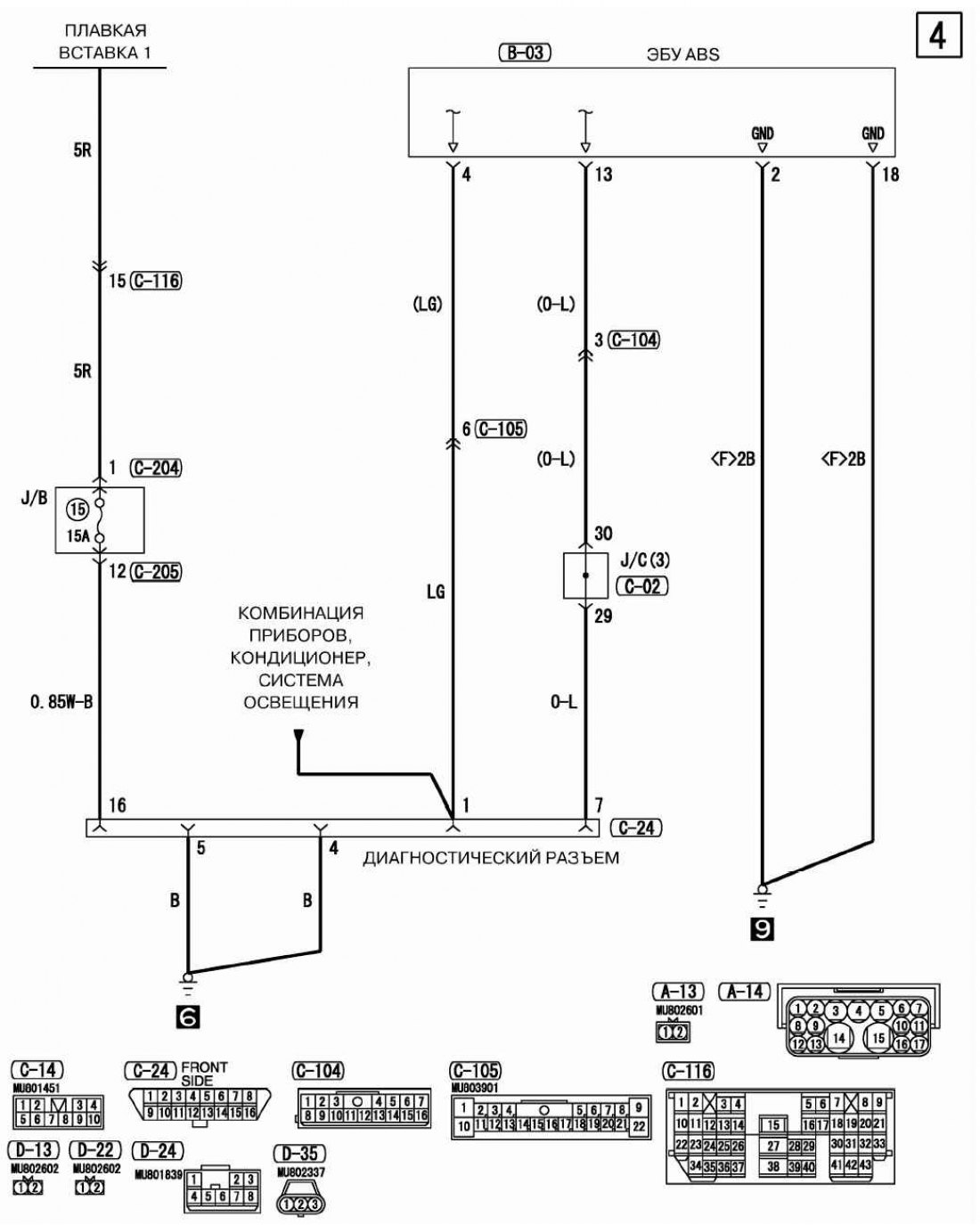

Схема антиблокировочной системы тормозов (ABS) (часть 4)




Открыть большую картинку в новой вкладке »

Расположение проводных жгутов, маркировка проводов и разъемов смотрите здесь →
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Данная статья была проверена: Арсений Павлов
