Снятие
Отключить кабель массы от аккумулятора.
Внимание: При этом стираются данные в электронной памяти, например, память неисправностей двигателя или код радиоприемника. Перед отключением аккумулятора следует прочитать указания в разделе "Снятие и установка аккумулятора".
Замаркировать положение щеток стеклоочистителя на стекле липкой лентой, чтобы они встали при установке на прежнее место.
Отсоединить рычаги щеток и снять их с осей стеклоочистителя.
Стеклоочиститель ветрового стекла
Снять накладку с водосборного отсека, см. п. 20.9.
Отсоединить разъем с мотора стеклоочистителя.
Стеклоочиститель ветрового стекла
Снять накладку с водосборного отсека, см. п. 20.9.
Отсоединить разъем с мотора стеклоочистителя.
Отдать крепление мотора от кузова, вывернув 3 болта.
Снять тяги стеклоочистителя с шаровых цапф мотора.

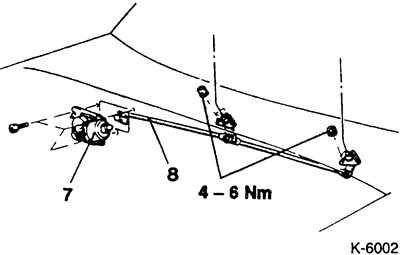

Отвернуть тяги от осей стеклоочистителя и вытащить в комплекте, см. рис. К-6002.
Задний стеклоочиститель
Снять облицовку двери задка, для чего освобождать облицовку от зажимов с помощью широкой пластмассовой лопатки. На рисунке показано расположение .зажимов на COLT выпуска с сентября 1988 г.
Снять разъем с мотора стеклоочистителя.
Снять наружную резиновую втулку с оси стеклоочистителя.

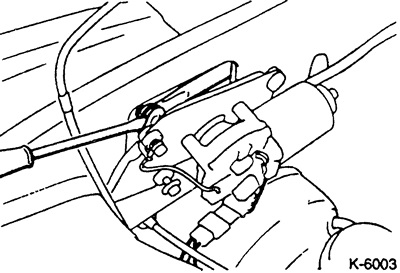

Отдать 3 болта крепления мотора и вытащить мотор.
Установка
Перед установкой нового мотора привести его в положение покоя. Для этого подключить разъем и дать мотору работать примерно 1 минуту. Затем выключить мотор с помощью переключателя стеклоочистителя и, дав ему дойти до положения покоя, снять разъем.
Передний стеклоочиститель
Вставить тяги стеклоочистителя и слегка затянуть с усилием 5 Нм.
Подсоединить разъем и дать мотору встать в положение покоя.
Надеть приводные тяги на кривошип мотора.
Закрепить мотор.
Вставить и закрепить накладку водосборного отсека.
Надеть на оси стеклоочистителя рычаги щеток в конечном положении и затянуть с усилием 15 Нм. В конечном положении щетки должны отстоять от нижнего края стекла на 15-20 мм, только правая щетка на автомобилях выпуска с 9.88: 30 мм.
Задний стеклоочиститель
Закрепить мотор стеклоочистителя на двери задка.

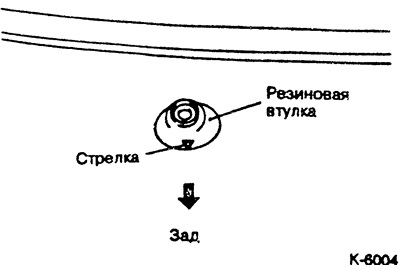

На автомобилях выпуска с 9.88 надеть резиновую втулку на ось стеклоочистителя таким образом, чтобы нанесенная на ней стрелка указывала бы назад, в направлении бампера. На автомобилях выпуска до 8.88 стрелка напротив должна показывать вперед по направлению движения автомобиль.
Надеть разъем и дать мотору встать в положение покоя. Закрепить рычаг щетки с усилием 10 Нм в таком положении, чтобы он в конечном положении стоял параллельно нижнему краю стекла.
Пристегнуть обшивку двери задка.
Надеть колпачки на оси стеклоочистителя.
Подключить кабель массы к аккумулятору.
Проверить функционирование стеклоочистителей.
Если они имеются, выставить на часах время и ввести охранный код в радиоприемник.
