Поиск неисправностей при наличии помех радиоприему
Примечание: для ослабления воздействия помех настройтесь на станцию с сильным радиосигналом или отрегулируйте качество звучания (уменьшите уровень высоких частот).
Помехи при запуске двигателя
1. Если при радиоприеме в диапазонах AM/FM (UKW/MW/LW) возникают помехи (щелчки, треск, хруст и жужжание), которые могут быть связаны с работой системы зажигания.
а) Проверьте, происходит ли увеличение частоты щелчков и снижение громкости звука при увеличении частоты вращения коленчатого вала двигателя.
б) Проверьте, что помехи исчезают при повороте ключа замка зажигания в положение "АСС".
в) Если выполняется хотя бы одно из приведенных условий, то причиной появления помех являются свечи зажигания или двигатель. Проверьте устройство подавления помех - провод "массы".
2. Если возникают помехи от других электрических компонентов, то, возможно, это связано с износом электрических компонентов. Исправьте или замените соответствующий электрический компонент.
3. Если возникают помехи от статического электричества (треск, шелест и т.п.).
а) Проверьте, что помехи исчезают после полной остановки автомобиля. В этом случае причиной появления помех является соприкосновение элементов проводки металлических частей кузова. Устраните соприкосновение деталей и проводки, установите детали и проводку в правильное положение.
б) Проверьте, что различные помехи возникают в зависимости от положения деталей кузова автомобиля. В этом случае причиной появления помех является отсоединение от кузова капота, бамперов, выпускных труб и глушителя, подвески, и т.д. Надежно затяните все болты крепления деталей кузова, так как общей причиной возникновения помех является отсутствие надежного контакта с "массой".
Постоянный посторонний шум
1. Если возникают помехи во время движения:
- а) Проверьте, что штыревая антенна полностью выдвинута.
- б) Проверьте, что жгуты проводов проложены корректно или шум исчезает при перемещении жгута проводов в сторону от кронштейна магнитолы (если жгут не находился на месте).
2. Если возникают помехи на остановленном автомобиле:
- а) Проверьте соединение магнитолы с "массой", подсоединение разъемов магнитолы и подсоединение входного штыря антенны.
- б) Проверьте исправность антенны, корректность ее установки и зону контакта провода с "массой".
3. Если магнитола исправна, то возникающие при радиоприеме шумы и помехи могут быть вызваны следующими причинами.
- а) Дорожные условия при движении автомобиля.
- б) Рельеф окружающей местности.
- в) Окружающие здания и сооружения, г) Состояние радиосигнала.
- д) Время суток.
Примечание:
- - Диапазон FM подвержен влиянию работающего двигателя, силовых проводов, осветительных приборов в значительно меньшей степени, чем диапазон АМ.
- Однако из-за очень высокой частоты радиоволн в диапазоне FM радиопередачи в этом диапазоне в значительной степени подвержены влиянию рельефа местности и наличия зданий и сооружений. Это влияние проявляется в искажениях радиосигнала и нарушении нормальных условий приема радиостанций(например, жужжание, периодическое и постоянное, связанное с отражением радиосигнала от крупных препятствий).
- - Помехи (шипение, свист) возникающие в зонах неуверенного приема радиосигналов, например, в горной местности, не является признаками неисправности магнитолы.
Расположение устройств подавления помех
Внимание:
- - Никогда не подсоединяйте провод высокого напряжения к помехоподавляющему фильтру, так как это приведет к его повреждению.
- - Проверьте наличие внешнего источника помех. Обязательно выполните эту проверку, чтобы не произошло ошибки при диагностике неисправностей.
- - Защита от помех должна производиться последовательно, шаг за шагом, путем устранения мощных источников помех.

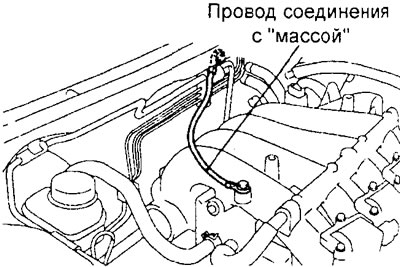

Провод соединения с "массой".
Модели седан с двигателем 4G15.

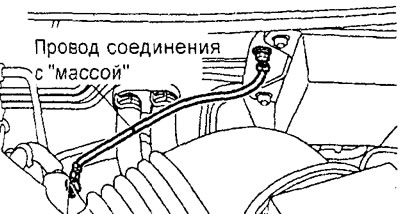

Модели седан с двигателем 4G93.

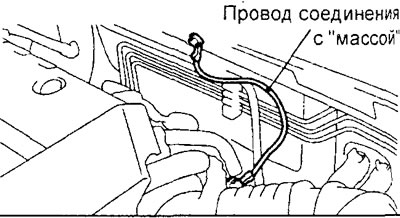

Модели универсал.
Снятие и установка магнитолы
− Снятие деталей производится в порядке номеров, указанных на рисунке "Снятие магнитолы".

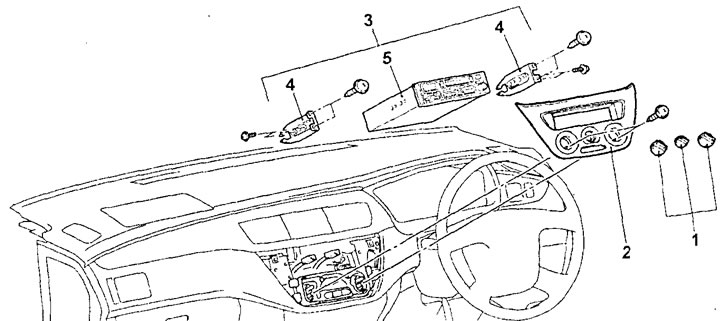

Снятие магнитолы (модели без системы MMCS). 1 - ручки переключателей управления кондиционером в сборе; 2 - панель управления отопителем и кондиционером в сборе; 3 - магнитола в сборе; 4 - кронштейн крепления магнитолы; 5 - магнитола.

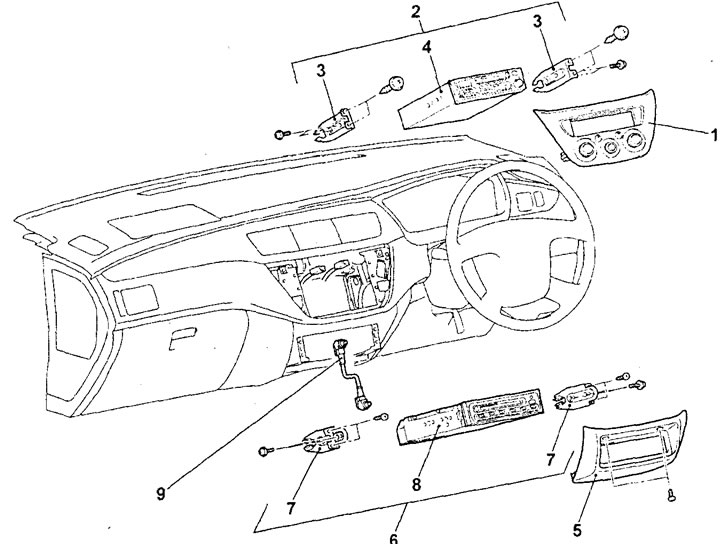

Снятие магнитолы (модели с системой MMCS без DVD-проигрывателя). 1 - панель управления отопителем и кондиционером в сборе; 2 - магнитола в сборе; 3 - кронштейн крепления магнитолы; 4 - магнитола; 5 - нижняя часть центральной отделки панели приборов. 6 - CD-чейнджер в сборе; 7 - кронштейны крепления CD-чейнджера; 8 - CD-чейнджер; 9 - кабель стандарта DIN.
Снятие магнитолы (модели с системой MMCS с DVD-проигрывателем). 1 - панель управления отопителем и кондиционером в сборе; 2 - панель управления системой MMCS; 3 - блок аудиосистемы; 4 - нижняя часть центральной отделки панели приборов; 5 - DVD-проигрыватель в сборе; 6 - кронштейны крепления DVD-проигрывателя; 7 - DVD-проигрыватель; 8 - кабель стандарта DIN.
− Установка деталей производится в порядке, обратном снятию.
Снятие и установка динамиков
− Снятие деталей производится в порядке номеров, указанных на рисунке "Снятие динамиков".

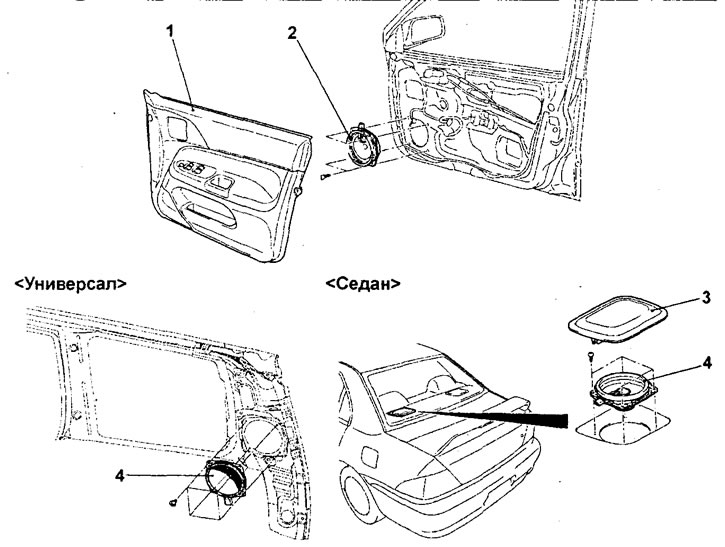

Снятие динамиков. 1 - отделка боковой двери; 2 - передний динамик (для моделей универсал снимите отделку задней стойки); 3 - накладка задних динамиков; 4 - задние динамики.
− Установка деталей производится в порядке, обратном снятию.
Снятие и установка антенны на передней стойке
− Снятие деталей производится в порядке номеров, указанных на рисунке "Снятие антенны на передней стойке".

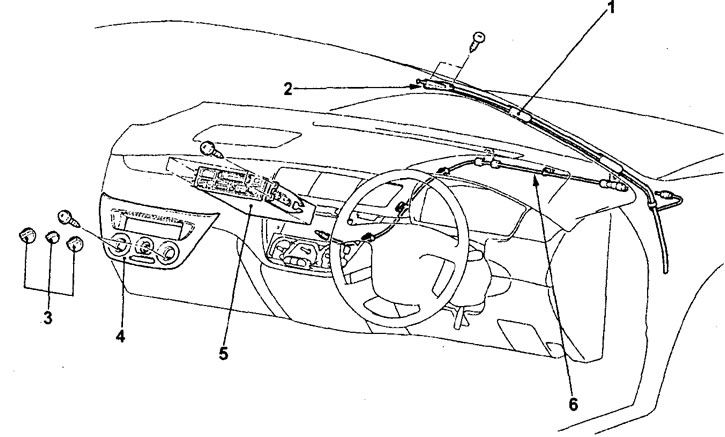

Снятие антенны на передней стойке. 1 - антенна на передней стойке в сборе; 2 - основание антенны; 3 - ручки переключателей управления кондиционером в сборе; 4 - панель управления отопителем и кондиционером; 5 - магнитола (снимите боковую крышку панели приборов; снимите панель приборов); 6 - кабель-фидер антенны.
− При снятии деталей обратите внимание на снятие штыревой антенны с кабелем в сборе (облегчающую последующую протяжку кабеля антенны).
а) Привяжите к кабелю-фидеру антенны подходящий шнур.
б) Вытягивайте кабель-фидер до тех пор, пока не покажется конец трубки антенны.
в) Закрепите другой конец шнура лентой на нижнем конце трубки, чтобы случайно не вытащить её.
г) Постепенно вытяните антенну.
− Установка деталей производится в порядке, обратном снятию.
Снятие и установка антенны на стекле (седан)
− Перед началом снятия деталей выполните следующие операции:
- а) Снимите панель приборов.
- 6) Снимите отделку передней стойки, верхнюю отделку задней боковины кузова, нижнюю отделку центральной стойки и верхнюю отделку центральной стойки.
- в) Снимите вспомогательную ручку.
- г) Снимите передний и задний фонари освещения салона.
- д) Снимите отделку потолка.
− Снятие деталей производится в порядке номеров, указанных на рисунке "Снятие антенны на стекле".

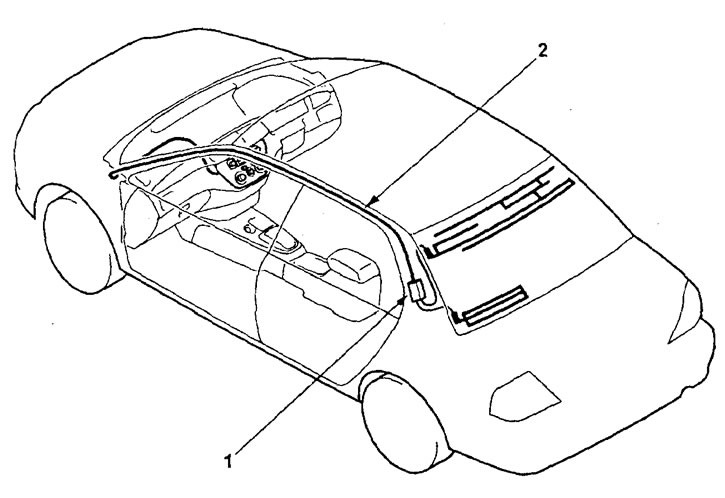

Снятие антенны на стекле. 1 - усилитель антенны на заднем стекле, 2 - кабель-фидер антенны.
− Установка деталей производится в порядке, обратном снятию.
− После завершения установки деталей выполните следующие операции:
- а) Установите отделку потолка.
- б) Установите передний и задний фонари освещения салона.
- в) Установите вспомогательную ручку,
- г) Установите отделку передней стойки, верхнюю отделку задней боковины кузова, нижнюю отделку центральной стойки и верхнюю отделку центральной стойки.
- д) Установите панель приборов.
Снятие и установка антенны на крыше
− Перед началом снятия деталей выполните следующие операции:
- а) Снимите отделку передней стойки, верхнюю отделку задней боковины кузова (седан) или отделку багажного отделения (универсал), нижнюю отделку центральной стойки и верхнюю отделку центральной стойки.
- б) Снимите вспомогательную ручку.
- в) Снимите передний и задний фонари освещения салона.
- г) Снимите отделку потолка.
− Снятие деталей производится в порядке номеров, указанных на рисунке "Снятие антенны на крыше".

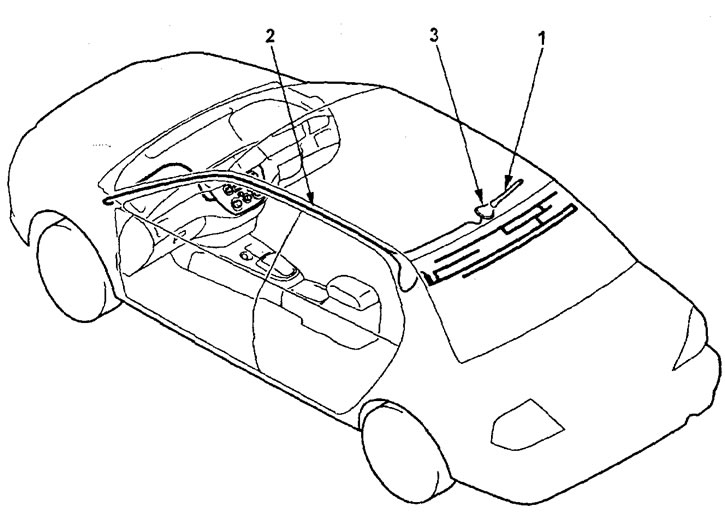

Снятие антенны на крыше (седан). 1 - антенна на крыше, 2 - основание антенны (снимите панель приборов), 3 - кабель-фидер антенны.

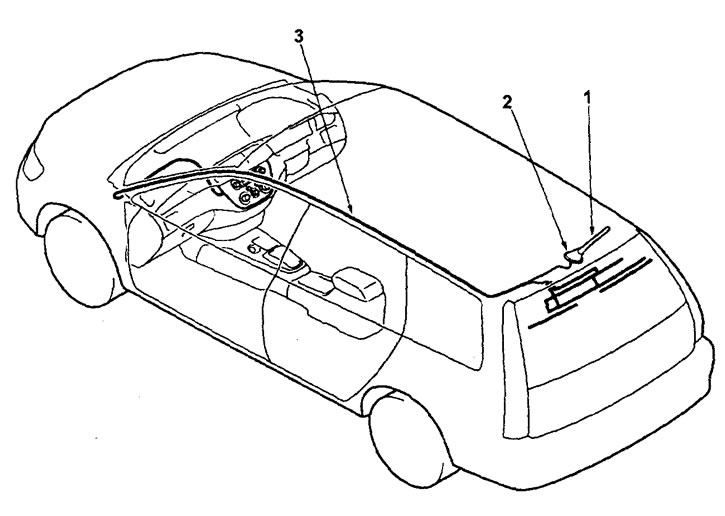

Снятие антенны на крыше (универсал). 1 - антенна на крыше; 2 - основание антенны (снимите панель приборов); 3 - кабель-фидер антенны.
− Установка деталей производится в порядке, обратном снятию.
− После завершения установки деталей выполните следующие операции:
- а) Установите отделку потолка.
- б) Установите передний и задний фонари освещения салона.
- в) Установите вспомогательную ручку.
- г) Установите отделку передней стойки, верхнюю отделку задней боковины кузова (седан) или отделку багажного отделения (универсал), нижнюю отделку центральной стойки и верхнюю отделку центральной стойки.
