Внимание:
- Новые галогеновые лампы требуют специального обращения из-за повышенного давления внутри. Они могут разорваться или разбиться, если будут поцарапаны или упадут.

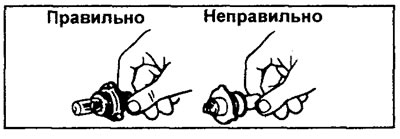

- Держите лампу только за ее пластиковый или металлический корпус. Не дотрагивайтесь до стеклянной части лампы голыми руками, грязными перчатками, и т.п. Если стеклянная поверхность лампы грязная, ее необходимо очистить спиртом, тщательно высушить и только потом устанавливать.

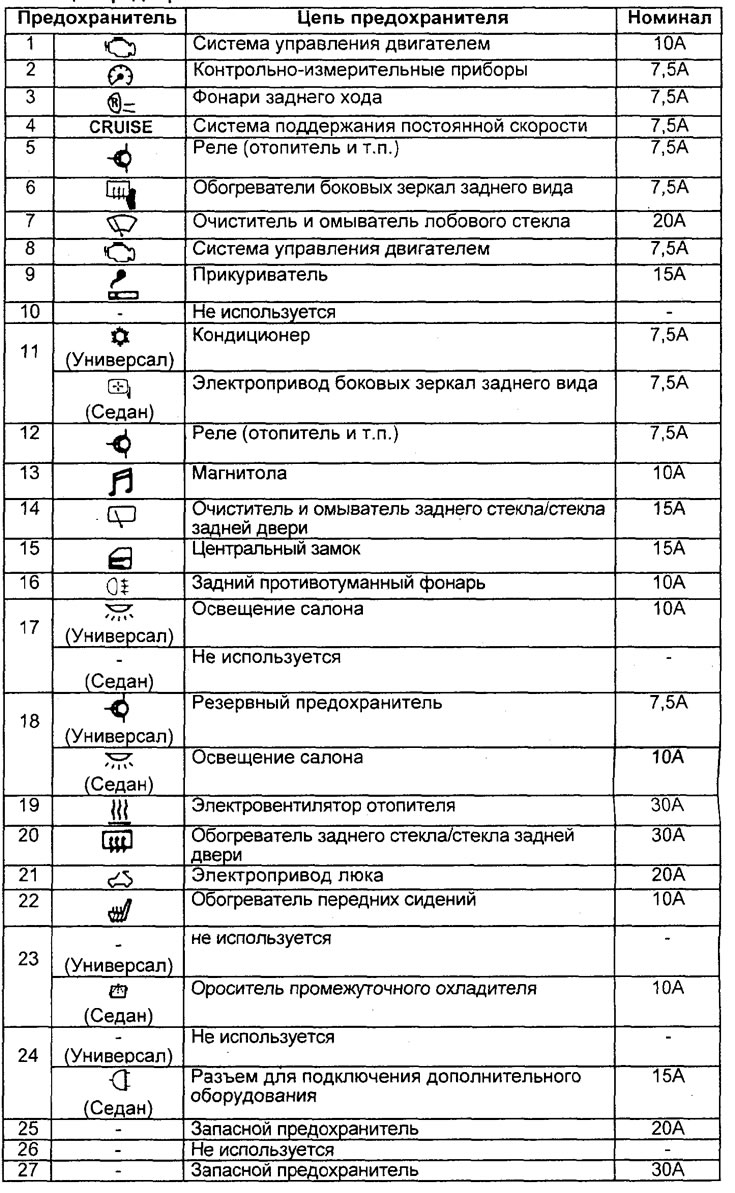

Таблица. Предохранители блока в салоне автомобиля.
- Установка лампы с мощностью выше номинальной приведет к повреждению рассеивателя.
Замена ламп фары
Модели с раздельными лампами ближнего и дальнего света фар

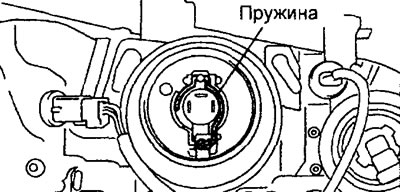

1. Замена лампы ближнего света фар.
а) Отсоедините провод от положительной клеммы аккумуляторной батареи.

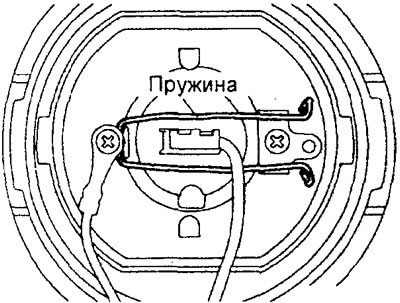

б) Отсоедините разъем лампы, снимите крышку патрона лампы, затем отстегните пружину крепления лампы и извлеките лампу из фары.
в) После замены лампы убедитесь в надежности подсоединения разъема лампы.

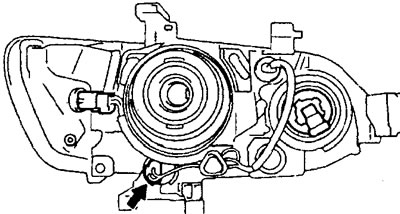

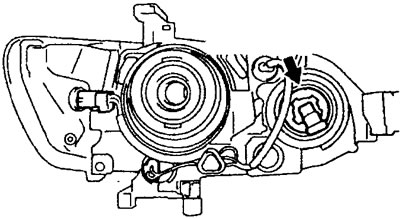

2. Замена лампы дальнего света фар.
а) Отсоедините провод от положительной клеммы аккумуляторной батареи.
б) Отсоедините разъем лампы.
в) Снимите патрон лампы, вращая его против часовой стрелки, затем извлеките лампу из патрона.
г) После замены лампы убедитесь в надежности подсоединения разъема лампы.

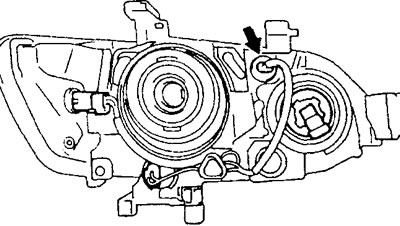

3. Замена лампы дополнительного габарита.
Снимите патрон лампы и извлеките лампу из патрона.

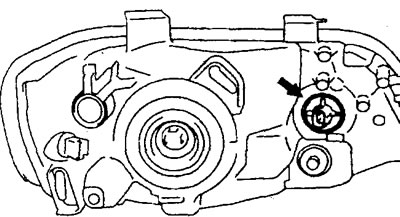

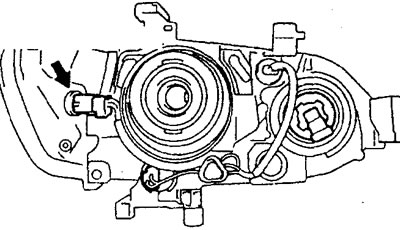

4. Замена лампы переднего габарита. Отсоедините разъем лампы переднего .габарита, снимите патрон лампы, вращая его против часовой стрелки, затем извлеките лампу из патрона.
5. Замена лампы лереднего указателя поворота.
Отсоедините разъем лампы переднего указателя поворота, снимите патрон лампы, вращая его против часовой стрелки, затем извлеките лампу из патрона.
Модели с едиными лампами ближнего и дальнего света фар

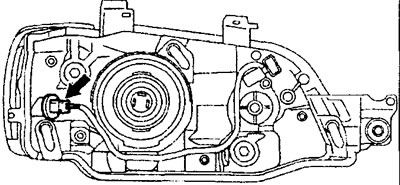

1. Замена единой лампы ближнего и дальнего света фар.
а) Отсоедините провод от положительной клеммы аккумуляторной батареи.

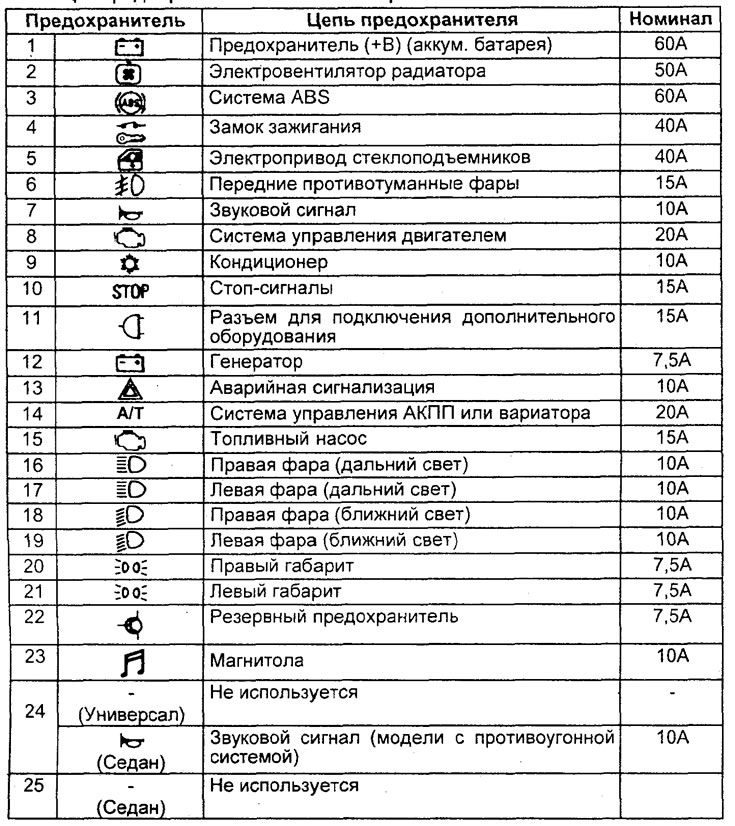

Таблица. Предохранители блока в моторном отсеке.
Таблица. Мощность ламп.
| Назначение ламп | Вт |
| Лампа дальнего света | 60 |
| Лампа ближнего света | 55 |
| Лампы габаритных огней | 5 |
| Лампы передних указателей поворотов | 21 |
| Лампы повторителей указателей поворотов | 5 - |
| Лампы подсветки номерного знака | 5 |
| Лампы задних габаритных огней | 5 |
| Лампы стоп-сигналов и задних габаритных огней | 21/5 |
| Лампы задних указателей поворотов | 21 |
| Лампы фонарей заднего хода | 16 |
| Лампа освещения салона | 8 |
| Лампы местной подсветки | 7,5 |
| Лампа освещения багажного отделения | 5 |
| Лампа дополнительного стоп-сигнала | 21 |
б) Отсоедините разъем лампы, снимите крышку патрона лампы, затем отстегните пружину крепления лампы и извлеките лампу из фары.
в) После замены лампы убедитесь в надежности подсоединения разъема лампы.
2. Замена лампы переднего габарита,
а) Отсоедините разъем лампы.
б) Снимите патрон лампы, вращая его против часовой стрелки, затем извлеките лампу из патрона.
3. Замена лампы указателя поворота,
а) Отсоедините разъем лампы.
б) Снимите патрон лампы, вращая его против часовой стрелки, затем извлеките лампу из патрона.
Замена лампы противотуманной фары (модификации)

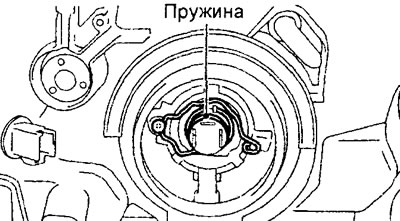

Отстегните пружину крепления лампы, затем извлеките лампу из фары и замените.
Замена лампы повторителя указателя поворота

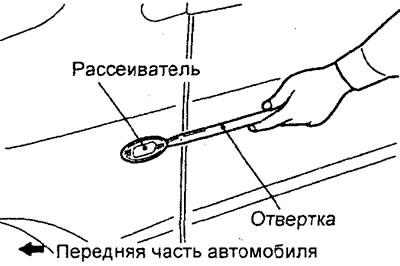

1. Вставьте плоскую отвертку под край рассеивателя указателя поворота, затем осторожно подденьте рассеиватель.
Примечание: перед использованием, оберните отвертку защитной лентой.

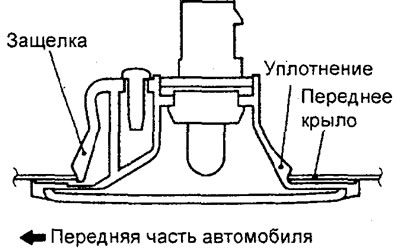

2. Отсоедините разъем лампы и снимите боковой указатель поворота в сборе.
3. Снимите патрон с лампой в сборе, поворачивая его против часовой стрелки, затем извлеките лампу из патрона.

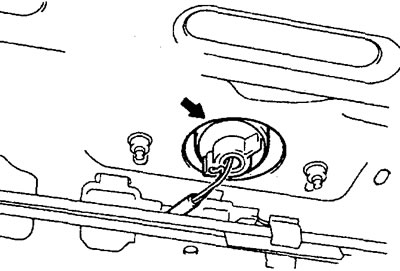

Замена лампы дополнительного стоп-сигнала
Из багажного отделения автомобиля снимите патрон с лампой в сборе и замените лампу дополнительного стоп-сигнала.

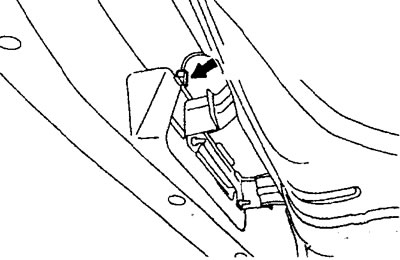

Замена лампы подсветки номерного знака
Извлеките патрон лампы подсветки номерного знака с внутренней стороны заднего бампера и замените лампу.
