Примечание. Карта используемых ламп и схема расположения осветительных приборов приведены в Спецификациях к настоящей Главе.
Головные фары комбинированного типа
В головных фарах могут использоваться лампы галогенного типа. Закачанный в колбы таких ламп газ находится под давлением, что требует особой осторожности в обращении с фарой, случайное повреждение колбы может привести к попаданию осколков в глаза. При обслуживании галогенных фар строго придерживайтесь следующих рекомендаций:
- Приступайте к выворачиванию лампы только после окончательного ее остывания. Не включайте фары до завершения процедуры замены ламп;
- Замену ламп выполняйте в защитных очках;
- При замене ламп избегайте прикосновения к их колбам, - старайтесь держать лампу исключительно за цоколь;
- Старайтесь не стряхивать лампы и не ронять их;
- Старайтесь не допускать попадания на колбу грязи и влаги;
- Вышедшие из строя лампы перед утилизацией помещайте в штатную картонную упаковку из-под новой лампы.
Снятие
1. Откройте капот и подоприте его в открытом положении.
2. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

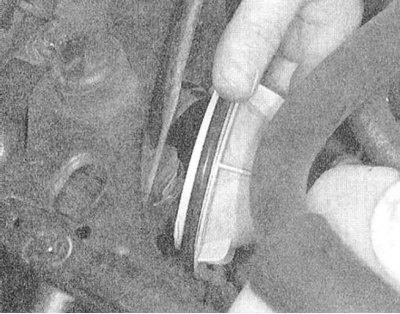

3. Повернув по часовой стрелке и потянув наружу, снимите крышку ламподержателя.

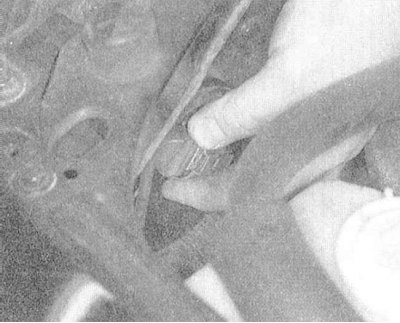

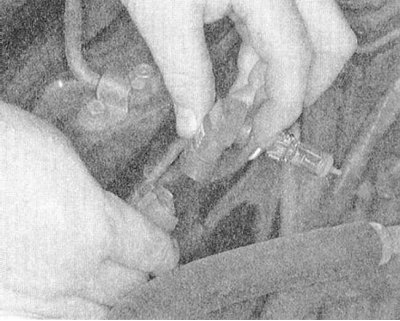

4. Осторожно поворачивая против часовой стрелки, извлеките из кожуха фары патрон с лампой..
5. Придерживая лампу за цоколь, высвободите ее из патрона.

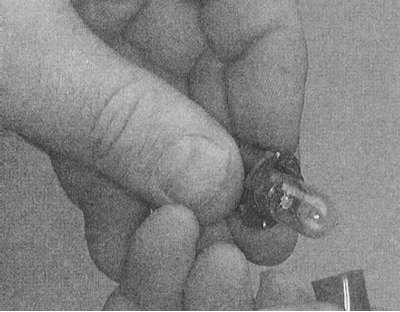

Установка
1. Придерживая лампу за цоколь, аккуратно заправьте ее в патрон.
2. Посадите сборку в кожух блок-фары и, повернув, надежно ее заблокируйте.
3. Прижав и повернув против часовой стрелки, установите на место защитную крышку ламподержателя. Удостоверьтесь в надежности посадки крышки во избежание попадания в сборку влаги или нарушения фокусировки световых лучей.
4. Подсоедините отрицательный провод к батарее и проверьте исправность функционирования головных фар.
Передние парковочные и габаритные огни
Снятие
1. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

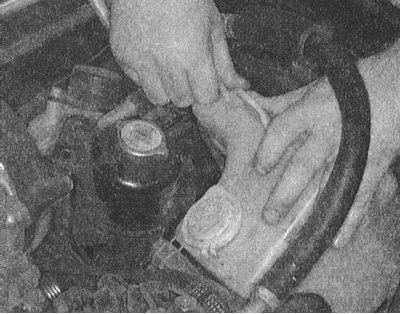

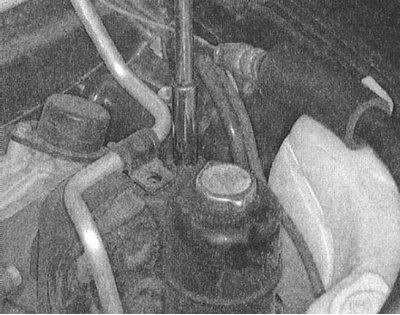

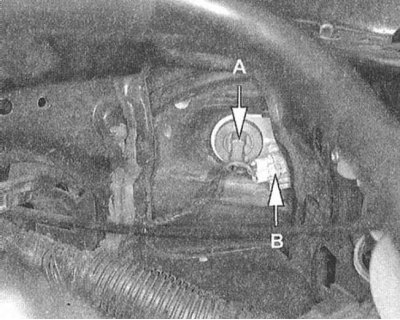

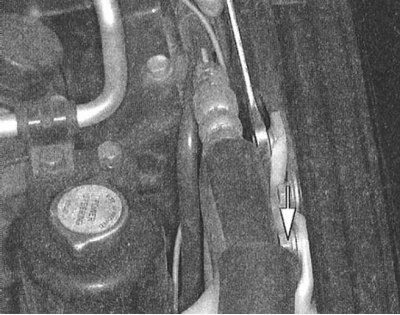

2. Снимите ограничивающий доступ к соответствующей лампе компоненты.

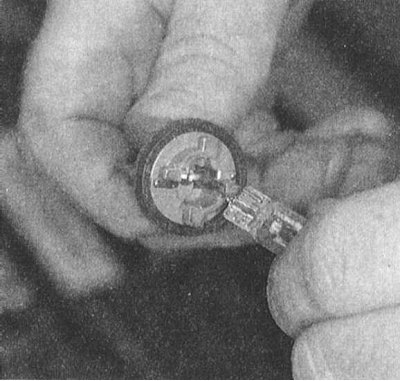

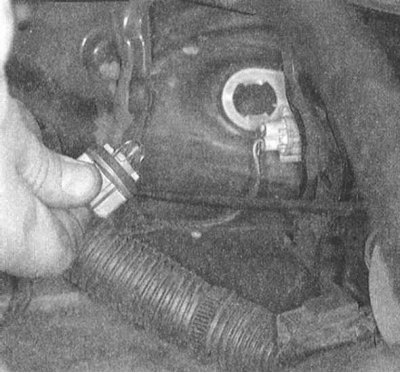

3. Поверните ламподержатель против часовой стрелки и извлеките его из своего посадочного места.
4. Для высвобождения лампы из патрона потяните ее вдоль своей оси.
Установка
Установка производится в обратном порядке. Не забудьте подсоединить отрицательный провод к батарее и проверить исправность функционирования осветительных приборов.
Передние указатели поворотов
Снятие
1. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

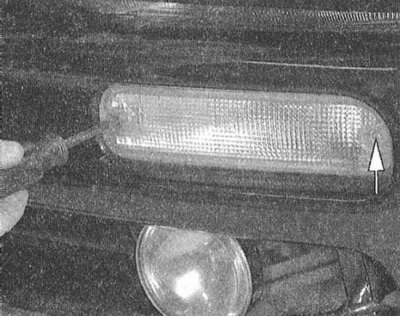

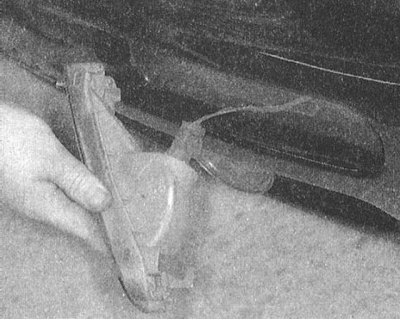

2. Выверните два винта крепления линзы указателя поворота.

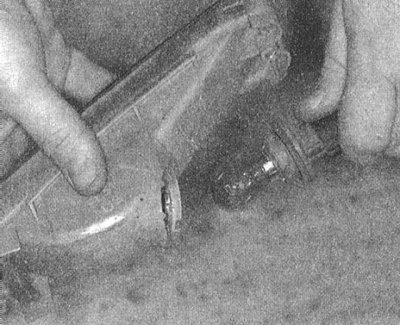

3. Высвободите сборку указателя из кузовной панели.

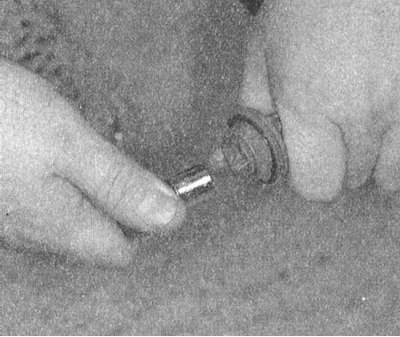

4. Поверните ламподержатель против часовой стрелки и извлеките его из сборки указателя.
5. Для высвобождения лампы из патрона потяните ее вдоль своей оси.
Установка
Установка производится в обратном порядке. Не забудьте подсоединить отрицательный провод к батарее и проверить исправность функционирования осветительных приборов.
Задние указатели поворотов, стоп-сигналы и габаритные огни
Снятие
1. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

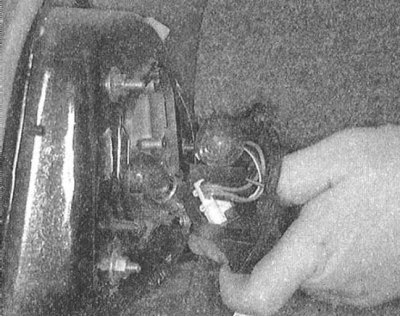

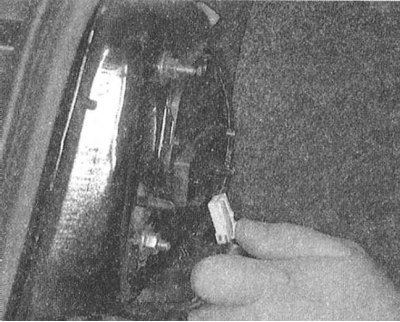

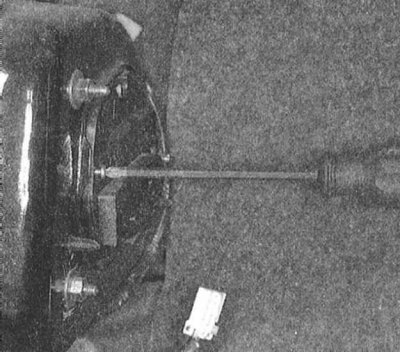

2. Откройте дверь задка/крышку багажного отделения. Отсоедините соответствующую электропроводку, отпустите фиксаторы и снимите заднюю панель отделки сборки соответствующего заднего комбинированного фонаря.
3. Повернув, высвободите соответствующий ламподержатель из кожуха фонарной сборки.
4. Для высвобождения лампы из патрона прижмите ее вниз и поверните на 1/8 оборота против часовой стрелки. Потянув, извлеките лампу из ламподержателя.
Установка
Установка производится в обратном порядке. Не забудьте подсоединить отрицательный провод к батарее и проверить исправность функционирования осветительных приборов.
Огни заднего хода
Снятие
1. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

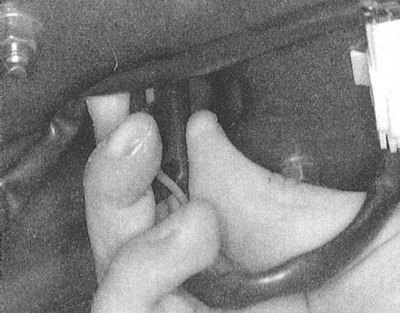

2. Откройте крышку багажного отделения.

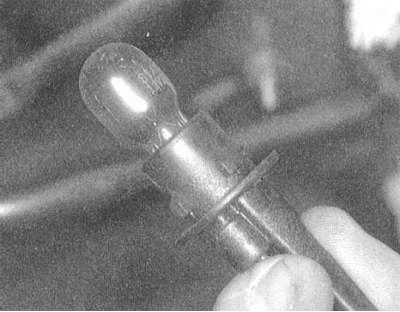

3. При соответствующей комплектации снимите отделочную панель установленную с внутренней стороны крышки багажного отделения.

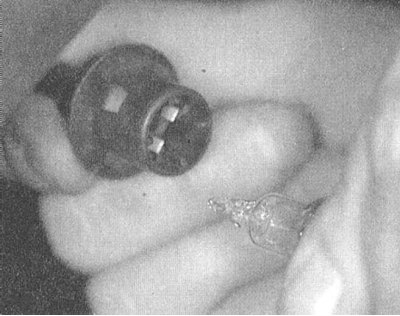

4. Поверните ламподержатель на 1/4 оборота против часовой стрелки и высвободите его из сборки соответствующего фонаря.
5. Для высвобождения лампы из патрона потяните ее вдоль своей оси.
Установка
Установка производится в обратном порядке. Не забудьте подсоединить отрицательный провод к батарее и проверить исправность функционирования осветительных приборов.
Боковые габаритные огни
Снятие

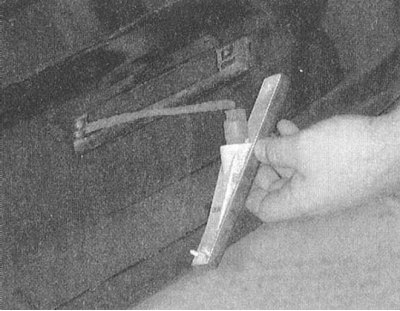

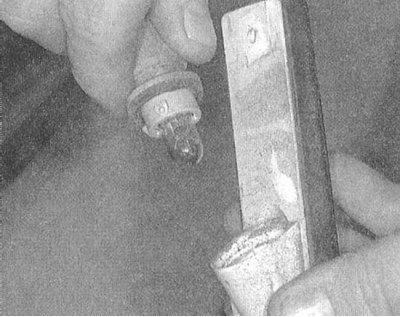

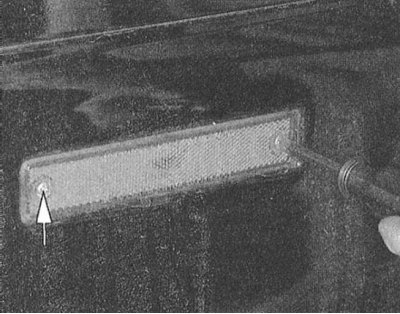

1. Выверните два крепежных винта и снимите сборку соответствующего фонаря с кузовной панели автомобиля.
2. Поверните ламподержатель против часовой стрелки и высвободите его из фонарной сборки.
3. Для высвобождения лампы из патрона потяните ее вдоль своей оси.
Установка
Установка производится в обратном порядке.
Стоп-сигналы верхнего уровня
Модели Galant 1994÷1998 г.г. вып.
Снятие
1. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

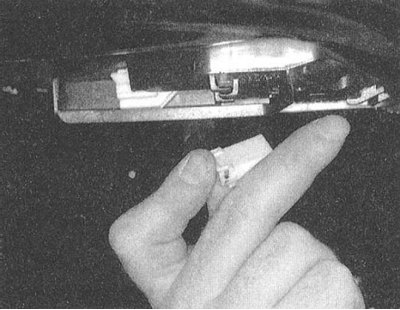

2. Откройте крышку багажного отделения и отсоедините электропроводку от сборки стоп-сигнала верхнего уровня, - доступ к стоп-сигналу открывается из-под задней салонной полки.

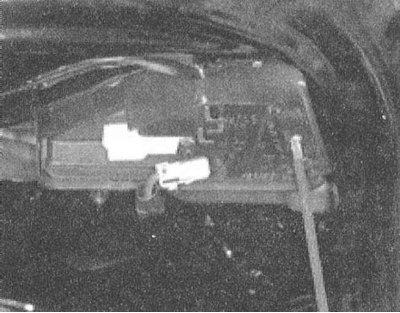

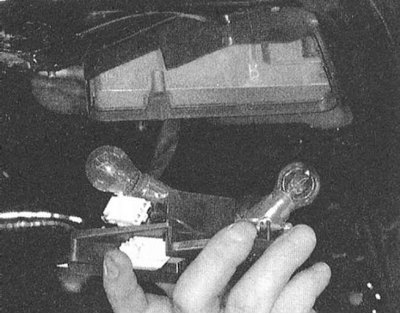

3. Выверните крепежные винты и извлеките ламподержатель из сборки стоп-сигнала.

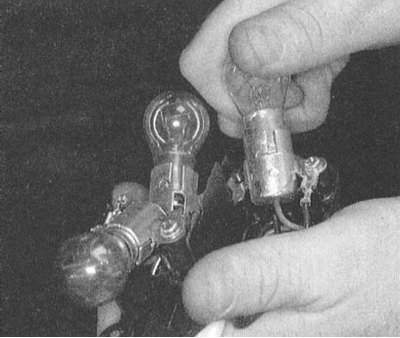

4. Слегка прижав, поверните лампу по часовой стрелке и высвободите лампу из патрона.
Установка
Установка производится в обратном порядке. Не забудьте подсоединить отрицательный провод к батарее и проверить исправность функционирования осветительных приборов.
Модели Mirage по 1996 г. вып, Galant по 1993 г. вып. и Diamante 1992÷1996 г.г. вып.
Снятие
1. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
2. На моделях Mirage и Galant отпустите квадратные фиксаторы или крепежные болты и снимите со сборки стоп-сигнала верхнего уровня крышку.
3. На моделях Diamante для снятия крышки следует аккуратно отжать внутрь ее боковые которая.
4. Прижмите лампу внутрь, поверните ее по часовой стрелке и извлеките из патрона ламподержателя.
Установка
Установка производится в обратном порядке. Не забудьте подсоединить отрицательный провод к батарее и проверить исправность функционирования осветительных приборов.
Модели Mirage с 1997 г. вып., Galant с 1999 г. вып. и Diamante с 1997 г. вып.
Снятие
1. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
2. Откройте крышку багажного отделения и отсоедините электропроводку от сборки стоп-сигнала верхнего уровня, - доступ к стоп-сигналу открывается из-под задней салонной полки.
3. Поверните ламподержатель против часовой стрелки и высвободите его из фонарной сборки.

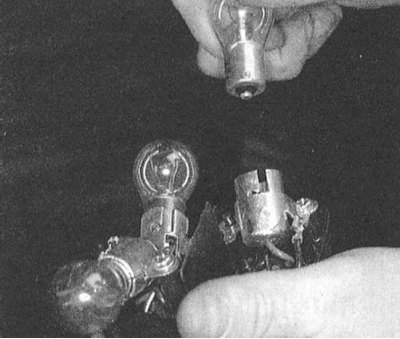

4. Слегка прижав, поверните лампу по часовой стрелке и высвободите лампу из патрона.
Установка
Установка производится в обратном порядке. Не забудьте подсоединить отрицательный провод к батарее и проверить исправность функционирования осветительных приборов.
Фонари подсветки номерного знака
Снятие
1. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

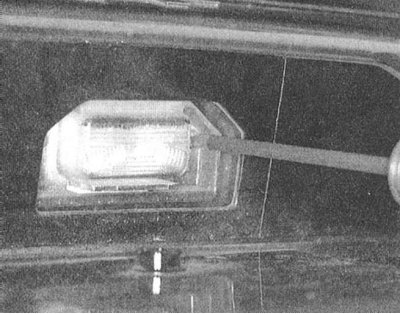

2. Выверните два винта крепления линзы фонаря подсветки номерного знака.

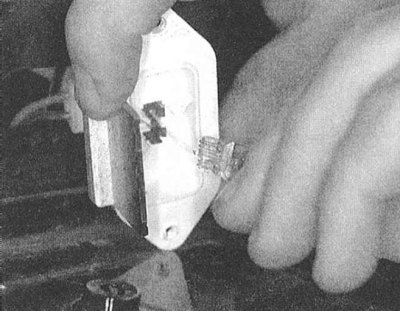

3. Снимите линзу с задней стенки крышки багажного отделения.
4. Потянув на себя, извлеките лампу из патрона ламподержателя.
Установка
Установка производится в обратном порядке. Не забудьте подсоединить отрицательный провод к батарее и проверить исправность функционирования осветительных приборов.
Салонные светильники
Снятие

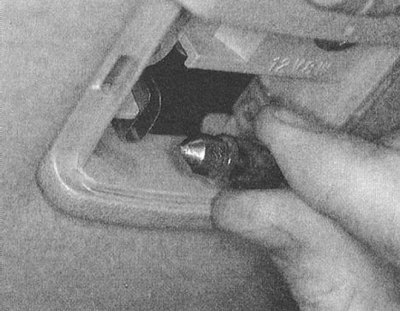

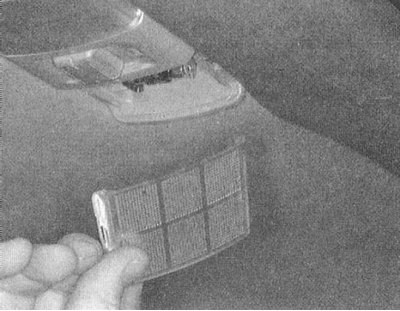

1. Аккуратно поддев маленькой отверткой, снимите плафон соответствующего светильника.
2. Высвободите лампу из пружинных контактов.
Примечание. Если лампа оборудована конусообразными цоколями, слегка отожмите стопорный фиксатор/контактную пружину.
Установка
1. Проверьте состояние рабочих поверхностей контактов, в случае необходимости произведите их зачистку.
2. Установка производится в обратном порядке. Проследите за надежностью фиксации лампы в патроне.
3. В заключение удостоверьтесь в исправности функционирования светильников, затем установите на место плафон.
Лампы подсветки приборного щитка
Снятие
1. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

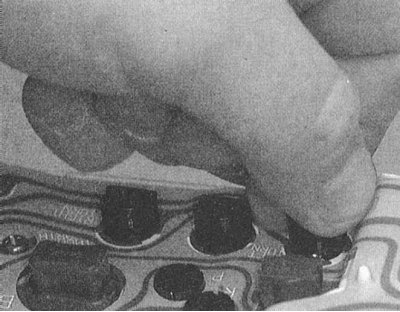

2. Снимите комбинацию приборов (см. Раздел Снятие и установка комбинации приборов).

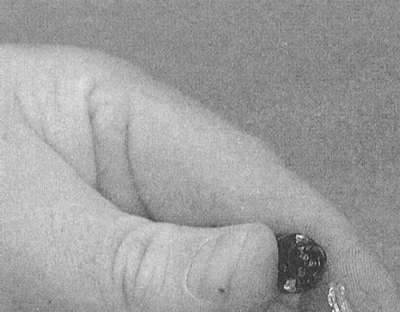

3. Поверните ламподержатель нуждающейся в замене лампы против часовой стрелки и снимите его со сборки комбинации приборов.
4. Для высвобождения лампы из патрона потяните ее вдоль своей оси.
Установка
1. Установка производится в обратном порядке, - в случае необходимости перенесите цветной колпачок на новую лампу.
2. Не забудьте подсоединить отрицательный провод к батарее и проверить исправность функционирования осветительных приборов.
