Предупреждение! Рассматриваемые в настоящем Руководстве модели автомобилей оборудованы системой дополнительной безопасности (SRS). Прежде чем приступать к выполнению каких-либо работ вблизи блока подушки безопасности, рулевой колонки или приборной панели, отключайте SRS во избежание получения травм при случайном ее срабатывании (см. Раздел Система дополнительной безопасности (SRS) - общая информация и меры предосторожности). Электропроводку цепи SRS легко отличить по желтому цвету изоляции.
Модели Mirage
Снятие
1. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
2. Снимите центральную секцию отделки панели приборов.
3. Снимите коленный упор.
4. Снимите облицовку приборного щитка.
5. Демонтируйте комбинацию приборов и снимите с нее нуждающиеся в замене измерители/контрольные лампы (см. Раздел Замена измерителей комбинации приборов).
Примечание. При снятии спидометра на моделях с тросовым приводом последнего насадка троса отсоединяется от измерителя путем поворачивания ее вправо или влево.
Установка
1. Установка производится в обратном порядке, - постарайтесь не повредить печатную плату и измерители комбинации приборов.
2. В заключение подсоедините отрицательный провод к батарее и проверьте исправность функционирования всех измерителей приборного щитка.
Модели Galant
Снятие
1. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

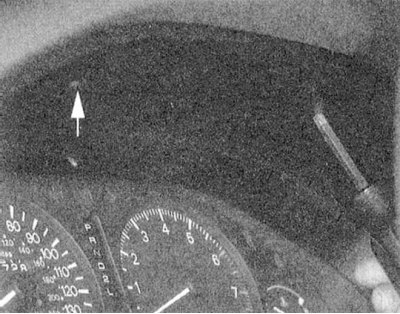

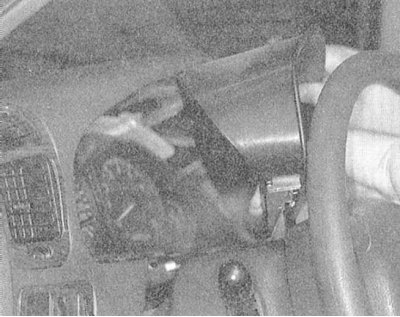

2. Выверните два крепежных винта, и осторожно снимите с панели приборов козырек комбинации.
 |
 |

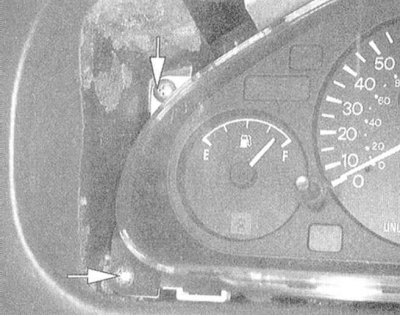

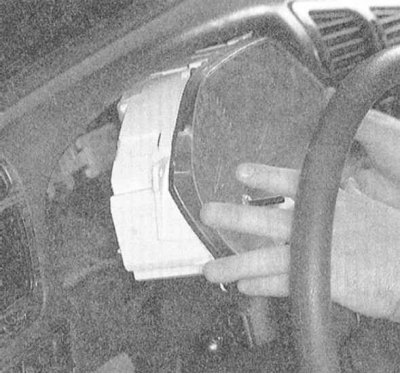

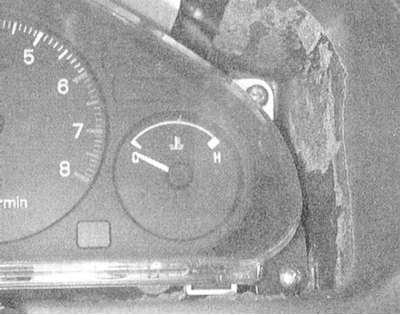

3. Выверните четыре крепежных винта и снимите комбинацию приборов в сборе с облицовкой.

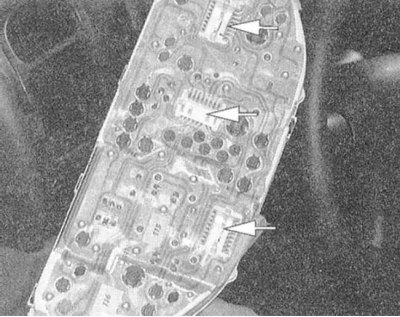

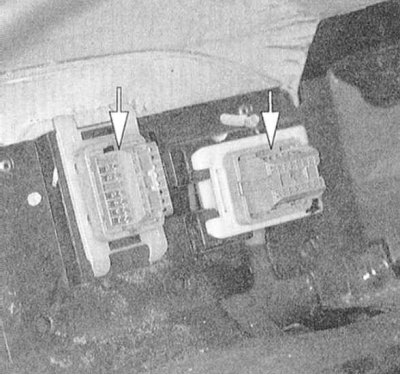

Внимание! На некоторых моделях необходимость отсоединения от комбинации электропроводки отсутствует, - печатная плата оборудована штыревыми разъемами, автоматически соединяемыми при ее установке.
 |
 |
 |
 |
4. Демонтируйте облицовку и снимите нуждающиеся в замене измерители/контрольные лампы (см. Раздел Замена измерителей комбинации приборов).
Примечание. При снятии спидометра на моделях с тросовым приводом последнего насадка троса отсоединяется от измерителя путем поворачивания ее вправо или влево.
Установка
1. Установка производится в обратном порядке, - постарайтесь не повредить печатную плату и измерители комбинации приборов.
2. В заключение подсоедините отрицательный провод к батарее и проверьте исправность функционирования всех измерителей приборного щитка.
Модели Diamante
Снятие
1. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
2. Снимите с расположенного под рулевой колонкой коленного упора выключатели и рукоятку привода отпускания замка капота. Выверните открывшиеся винты и снимите упор.
3. Снимите верхнюю и нижнюю секции кожуха рулевой колонки.
4. Снимите облицовку приборного щитка.
5. Демонтируйте комбинацию приборов и снимите с нее нуждающиеся в замене измерители/контрольные лампы (см. Раздел Замена измерителей комбинации приборов).
Примечание. При снятии спидометра на моделях с тросовым приводом последнего насадка троса отсоединяется от измерителя путем поворачивания ее вправо или влево.
Установка
1. Установка производится в обратном порядке, - постарайтесь не повредить печатную плату и измерители комбинации приборов.
2. В заключение подсоедините отрицательный провод к батарее и проверьте исправность функционирования всех измерителей приборного щитка.
