Спецификации бортового электрооборудования (Mitsubishi Galant 6)

  • Главная
  • Галант
  • 6 (1987-1998)
  • Электрооборудование
  • Оборудование и приборы
  • Спецификации бортового электрооборудования
0
Оглавление: Перечень предохранителей ⤓ Идентификационная карта…⤓ Салонный монтажный блок ⤓ Плавкие вставки ⤓ Предохранители ⤓ Перечень предохранителей ⤓ Карта ламп, используемых в…⤓
Карта размещения предохранителей в монтажном блоке на моделях Mirage по 1992 г. вып.

Карта размещения предохранителей в монтажном блоке на моделях Mirage по 1992 г. вып.


Карта размещения предохранителей в монтажном блоке на моделях Mirage 1993÷1996 г.г. вып.

Карта размещения предохранителей в монтажном блоке на моделях Mirage 1993÷1996 г.г. вып.


Карта размещения предохранителей в салонном монтажном блоке на моделях Mirage с 1997 г. вып.

Карта размещения предохранителей в салонном монтажном блоке на моделях Mirage с 1997 г. вып.

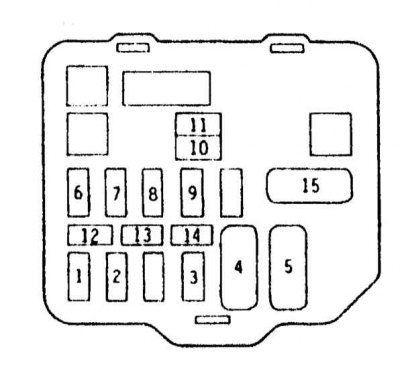

Карта размещения предохранителей в расположенном в двигательном отсеке монтажном блоке на моделях…

Карта размещения предохранителей в расположенном в двигательном отсеке монтажном блоке на моделях Mirage с 1997 г. вып.


Карта размещения предохранителей в расположенном в двигательном отсеке монтажном блоке на моделях…

Идентификационная карта предохранителей



10A Красный
15A Голубой
20A Желтый
30A Зеленый

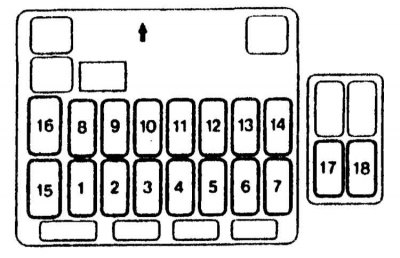

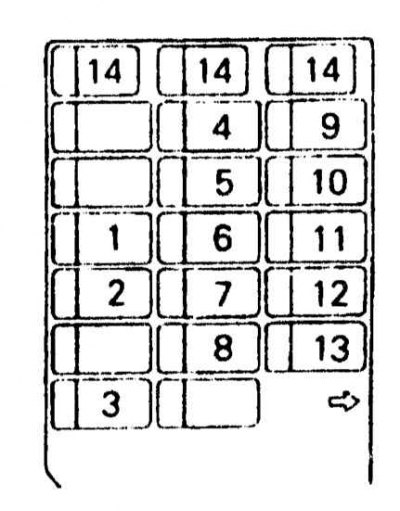

Карта размещения предохранителей в монтажном блоке на моделях Galant по 1993 г. вып.

Карта размещения предохранителей в монтажном блоке на моделях Galant по 1993 г. вып.


Перечень предохранителей



1 15А Прикуриватель
2 10А Радиоприемник
3 10А Реле отопителя
4 10А EPS
5 10А Ремень
6 10А Указатели поворотов
7 10А Измерители
8 10А Клаксон
9 10А Стеклоочистители
1010А 4 АТ
11 15А Дверные активаторы
12 10А Внутреннее освещение, часы
13 10А Огни заднего хода
14 15А Стоп-сигналы
1530А Отопитель
1620А Верхний люк
1720А ECS
18- Запасной

Идентификационная карта предохранителей



10А Красный
15А Голубой
20А Желтый
30А Зеленый

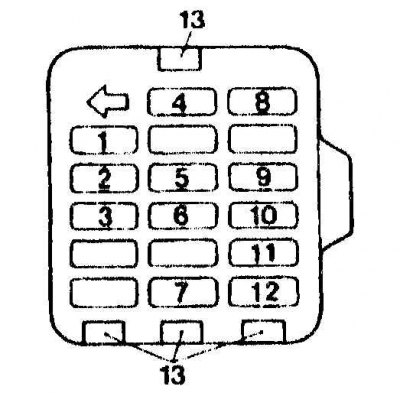

Карта размещения предохранителей в монтажном блоке на моделях Galant 1994÷1998 г.г. вып.

Карта размещения предохранителей в монтажном блоке на моделях Galant 1994÷1998 г.г. вып.


Салонный монтажный блок



1 15А Стоп-сигналы
2 10А Указатели поворотов
3 10А Огни заднего хода
4 30А Отопитель EPS
5 15А Стеклоочистители
6 10А Измерители
7 30А Обогрев заднего стекла
8 20А Верхний люк
9 10А 4 АТ
10 15А Прикуриватель
11 10А Реле отопителя
12 10А Клаксон
13 - Запасной

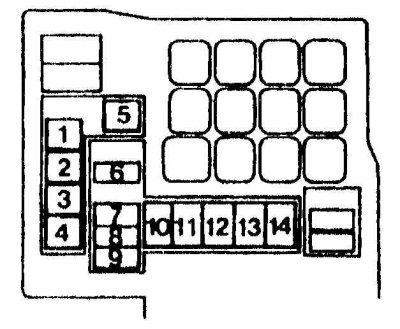

Расположенный в двигательном отсеке монтажный блок

Расположенный в двигательном отсеке монтажный блок


Плавкие вставки



1 30АВыключатель зажигания
2 50А ABS
3 30А Вентилятор системы охлаждения
4 40А Головные фары
5 30А Стеклоподъемники

Предохранители



6 30А ABS
7 30А Вентилятор К/В
8 10А Аварийная сигнализация
9 20А Двигатель
10 10А К/В
11 10А Дальний свет головных фар
12 10А Задние габаритные огни
13 10А Противоугонная сигнализация
14 15А Противотуманное освещение

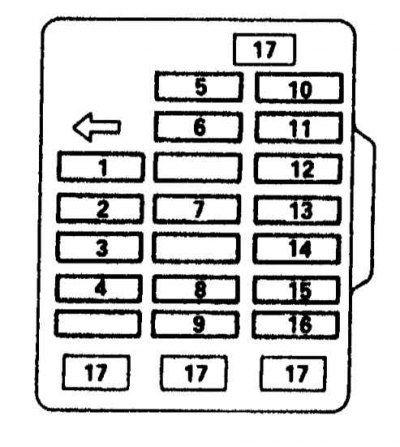

Карта размещения предохранителей в салонном монтажном блоке на моделях Galant с 1999 г. вып.

Карта размещения предохранителей в салонном монтажном блоке на моделях Galant с 1999 г. вып.


№
Обозначение
Защищаемый контур
Номинальная нагрузка
1
Противоугонная сигнализация
10А
2
Дверные активаторы
15А
3
Выключатель зажигания
10А
4
Измерители
10А
5
Клаксон
10А
6
—
—
—
7
Реле
10А
8
STOP
Стоп-сигналы
15А
9
—
—
—
10
Огни заднего хода
10А
11
—
—
—
12
Прикуриватель
15А
13
Стеклоочистители
20А
14
ABS
10А
15
Отопитель
30А
16
Обогрев заднего стекла
30А
17
Обогрев дверных зеркал
10А
18
Верхний люк
20А

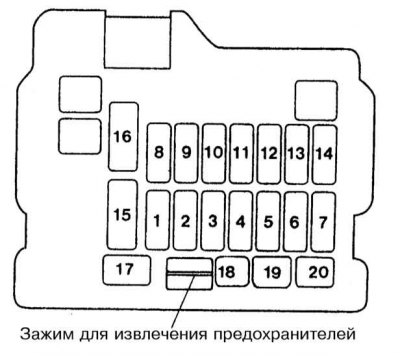

Карта размещения предохранителей в салонном монтажном блоке на моделях Diamante 1992÷1996 г.г. вып.

Карта размещения предохранителей в салонном монтажном блоке на моделях Diamante 1992÷1996 г.г. вып.


Перечень предохранителей



1 15А Прикуриватель
2 10А Радиоприемник
3 10А Реле отопителя/реле стеклоподъемников
4 10А EPS.
5 10А Указатели поворотов, SRS
6 10А Измерители
7 15А Стеклоочистители
8 10А 4 АТ
9 15А Замок блокировки руля/дверные активаторы
1010А Внутреннее освещение, часы
11 10А Огни заднего хода
12 20А Стоп-сигналы
13 30А Отопитель
14 20А Верхний люк
1520А Клаксон
1620А ECS
17- Запасной

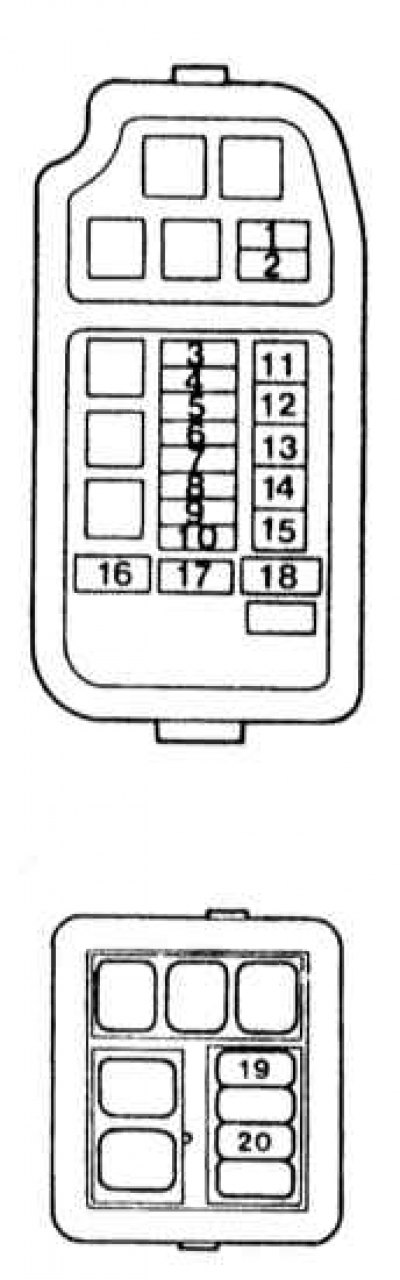

Карта размещения предохранителей в салонном монтажном блоке на моделях Diamante с 1997 г. вып.

Карта размещения предохранителей в салонном монтажном блоке на моделях Diamante с 1997 г. вып.


№
Обозначение
Защищаемый контур
Номинальная нагрузка
1



2
Опускание замка крышки багажного отделения
15А
3
Выключатель зажигания
10А
4
Комбинация приборов
10А
5
Клаксон
10А
6
SWS
10А
7
Реле отопителя
10А
8
STOP
Стоп-сигналы
15А
9
Указатели поворотов, SRS
10А
10
Огни заднего хода
10А
11
Радиоприемник
10А
12
Прикуриватель
15А
13
Стеклоочистители/омыватели стекол
20А
14
Верхний люк
10А
15
Отопитель
30А
16
Обогрев стекол
30А
17

Запасной
30А
18

Запасной
10А
19

Запасной
15А
20

Запасной
20А

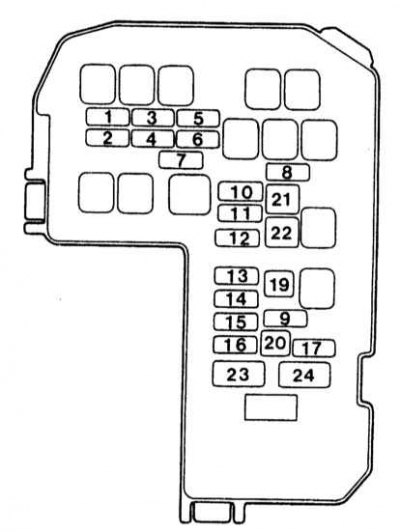

Карта размещения предохранителей в расположенном в двигательном отсеке монтажном блоке на моделях…

Карта размещения предохранителей в расположенном в двигательном отсеке монтажном блоке на моделях Diamante с 1997 г. вып.


№
Обозначение
Защищаемый контур
Номинальная нагрузка
1
Левый задний габаритный огонь
10А
2
Правый задний габаритный огонь
10А
3
Ближний свет левой головной фары
15А
4
Ближний свет правой головной фары
15А
5
Дальний свет левой головной фары
10А
6
Дальний свет правой головной фары
10А
7
Противотуманное освещение
15А
8
Вентилятор К/В
20А
9
Аудиосистема
20А
10
Аудиосистема
10А
11
Внутреннее освещение
15А
12
ECU
10А
13
Прерыватели аварийной сигнализации
10А
14


—
15
Контрольная лампа "Проверьте двигатель"
20А
16
Генератор
10А
17
Компрессор К/В
10А
18


—
19
Выключатель зажигания
30А
20
Стеклоподъемники
40А
21
Вентилятор системы охлаждения
40А
22
ABS
60А
23
Главный предохраниетль
120А
24
Предохранитель (В)
60А

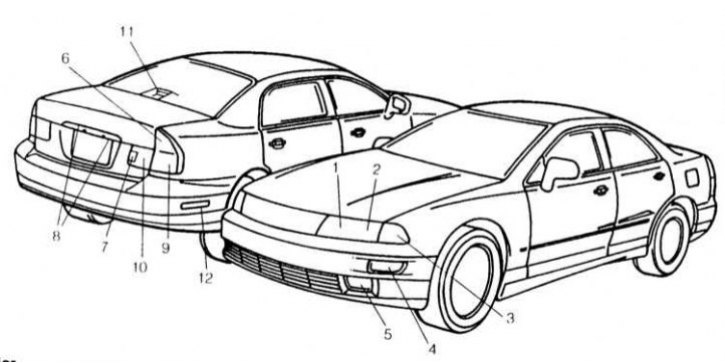

Схема размещения наружных осветительных и сигнальных приборов на примере моделей Diamante с 1997 г.…

Схема размещения наружных осветительных и сигнальных приборов на примере моделей Diamante с 1997 г. вып.
1 - Внутренние головные фары (НВ3, 12 В, 65 Вт); 2 - Наружные головные фары (НВ4, 12 В, 55 Вт); 3 - Парковочные/передние габаритные огни (12 В, 3 ср); 4 - Передние указатели поворотов (Н3, 12 В, 32 ср); 5 - Передние противотуманные фары (Н3, 12 В, 55 Вт); 6 - Задние указатели поворотов (12 В, 45 ср); 7 - Огни заднего хода (12 В, 45 ср); 8 - Фонари подсветки номерного знака (12 В, 3 ср); 9 - Стоп-сигналы/задние габаритные огни (12 В, 43/3 ср); 10 - Стоп-сигналы/задние габаритные огни (12 В, 43/3 ср); 11 - Стоп-сигнал верхнего уровня (12 В, 21 Вт); 12 - Задние повторители габаритных огней (12 В, 3 ср)

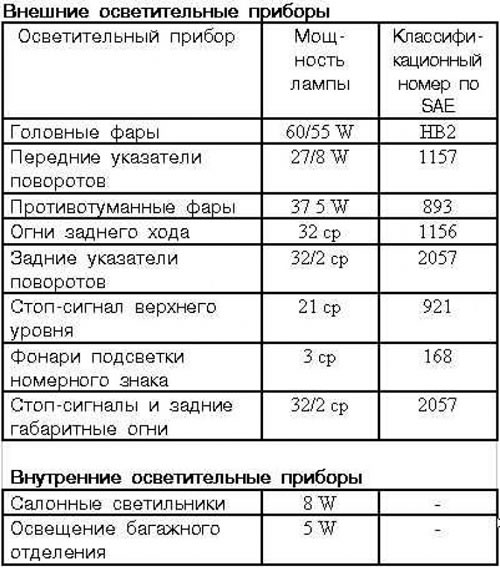

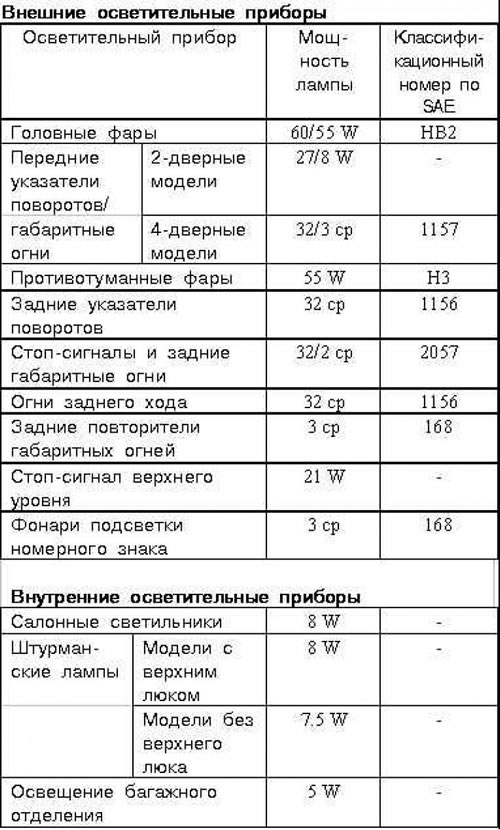

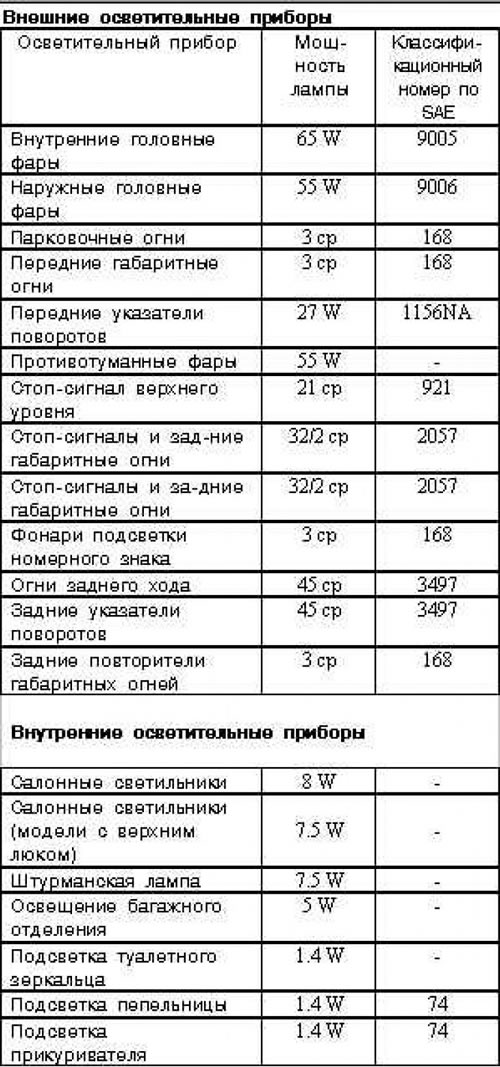

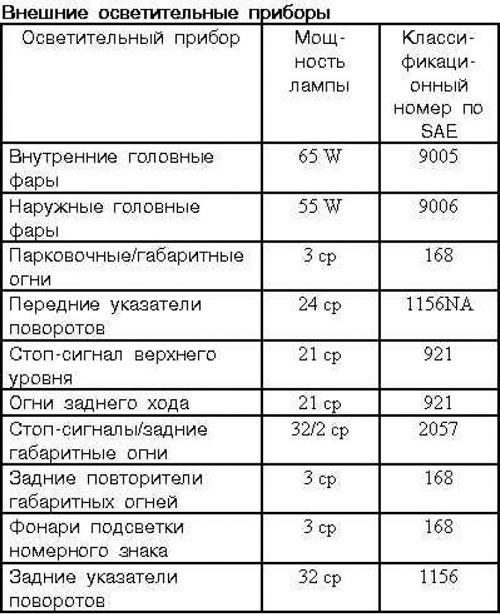

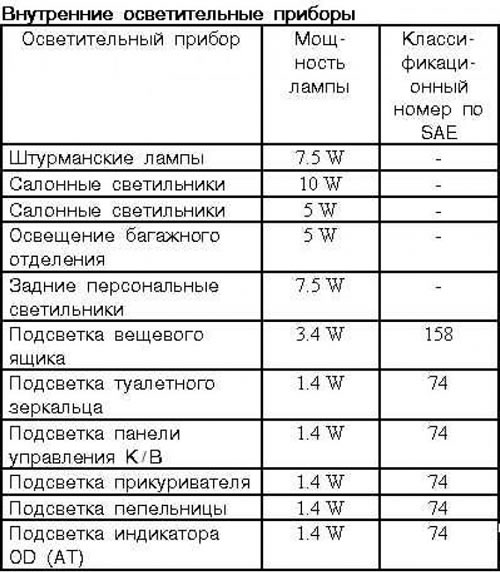

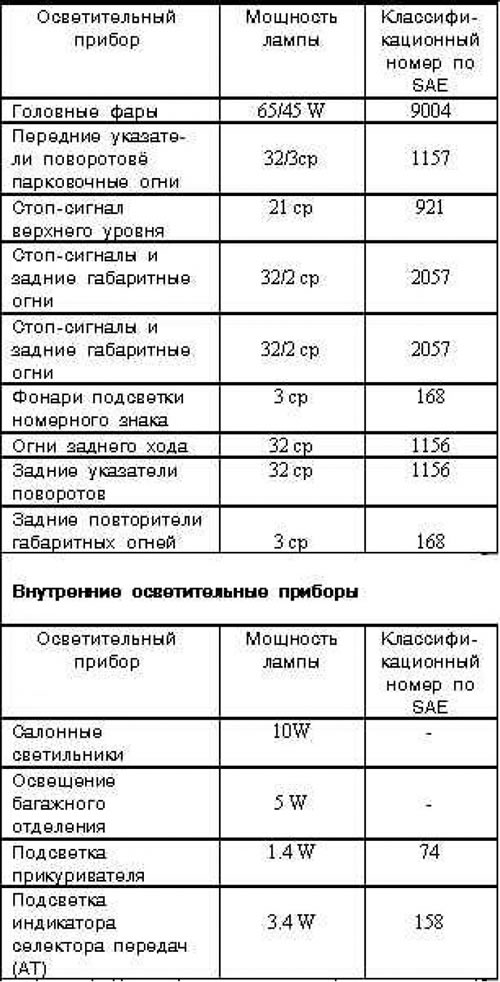

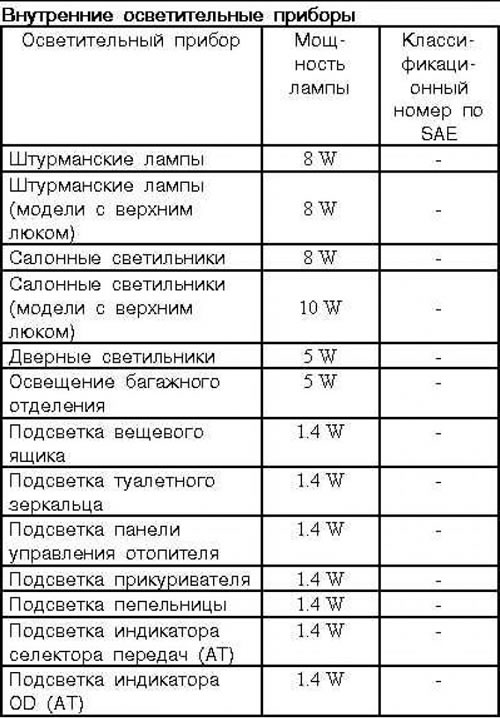

Карта ламп, используемых в осветительных приборах



Модели Mirage 1993÷1996 г.г. вып.



Модели Mirage 1993÷1996 г.г. вып.

Модели Mirage с 1997 г. вып.



Модели Mirage с 1997 г. вып.

Модели Galant по 1993 г. вып.



Модели Galant по 1993 г. вып.

Модели Galant 1994÷1998 г.г. вып.



Модели Galant 1994÷1998 г.г. вып.

Модели Galant с 1999 г. вып.



Модели Galant с 1999 г. вып.

Модели Galant с 1999 г. вып.



Модели Galant с 1999 г. вып.

Модели Diamante 1992÷1996 г.г. вып.



Модели Diamante 1992÷1996 г.г. вып.

Модели Diamante 1992÷1996 г.г. вып.
