Снятие навигационной системы

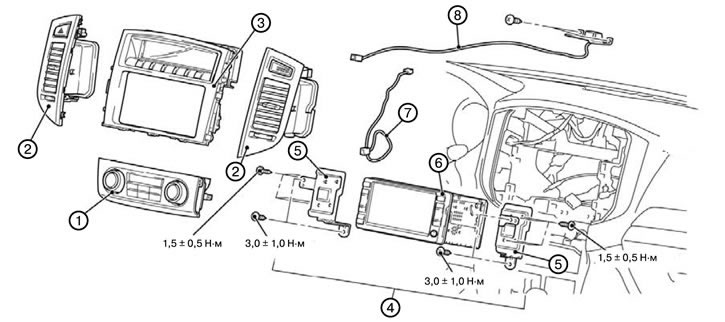

1. Снять центральную нижнюю панель в сборе (1).
2. Снять центральный дефлектор выпуска воздуха (2).
3. Снять центральную верхнюю панель в сборе (3).
4. Снять мультимедийный дисплей в сборе (4).
5. Снять кронштейн мультимедийного дисплея (5).
6. Снять мультимедийный дисплей (6).
7. Снять кабель (7).
8. Снять панель приборов.
9. Снять антенну системы GPS (8).
Установка навигационной системы
Примечание. При установке затянуть болты моментами затяжки, указанными на рисунке.
1. Установить антенну системы GPS (8).
2. Установить панель приборов.
3. Установить кабель (7).
4. Установить мультимедийный дисплей (6).
5. Установить кронштейн мультимедийного дисплея (5).
6. Установить мультимедийный дисплей в сборе (4).
7. Установить центральную верхнюю панель в сборе (3).
8. Установить центральный дефлектор выпуска воздуха (2).
9. Установить центральную нижнюю панель в сборе (1).
