Принципиальная схема системы подзарядки аккумулятора
Цветовые обозначения проводов смотрите здесь→
Эта статья доступна на: болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком

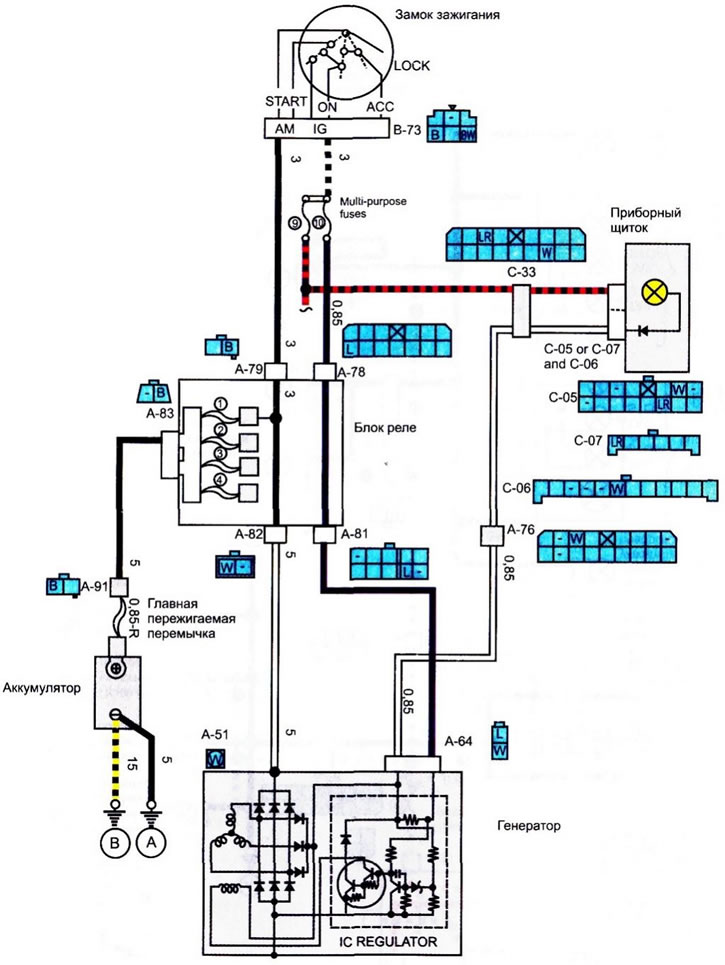

Принципиальная схема системы подзарядки аккумулятора
Цветовые обозначения проводов смотрите здесь→
Принципиальная схема фар головного света
Принципиальная схема задних габаритных огней, огней стоп-сигнала
Принципиальная схема фонарей заднего хода
Принципиальная схема внутреннего освещения
Принципиальная схема приборного щитка и внутреннего освещения
Принципиальная схема огней стоп-сигнала
Принципиальная схема указателей поворотов и аварийной сигнализации
Принципиальная схема звукового сигнала
Принципиальная схема электрических стеклоподъёмников
Принципиальная схема системы центрального замка
Принципиальная схема задних габаритных огней, огней стоп-сигнала
Принципиальная схема фонарей заднего хода
Принципиальная схема внутреннего освещения
Принципиальная схема приборного щитка и внутреннего освещения
Принципиальная схема огней стоп-сигнала
Принципиальная схема указателей поворотов и аварийной сигнализации
Принципиальная схема звукового сигнала
Принципиальная схема электрических стеклоподъёмников
Принципиальная схема системы центрального замка
