Установочные элементы педали тормоза

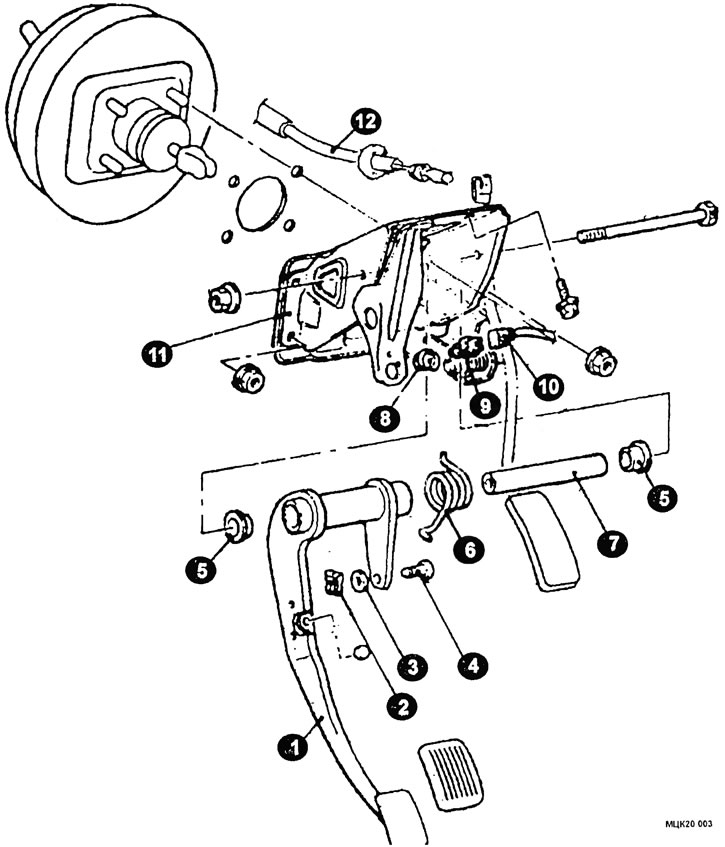

1 - педаль тормоза; 2 - фиксатор; 3 - шайба; 4 - болт; 3 - втулка; 6 ~ пружина; 7 - гильза; 8 - кольцо; 9 - выключатель стоп-сигнала; 10 - разъем; 11 - кронштейн; 12 - соединение троса газа.
Проверка

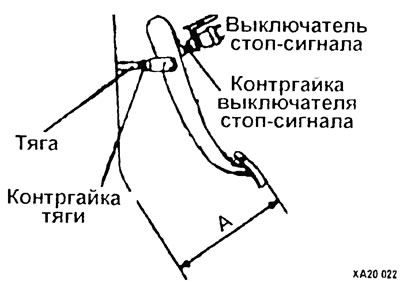

Измерьте высоту (А) педали тормоза. Требуемое значение А: 163-167 мм.
Регулировка
Отключите выключатель стоп-сигнала, освободив контргайку, выкручивайте выключатель стоп-сигнала, пока он не перестанет касаться педали тормоза.
Слегка отвинтите контргайку тяги поверните ее на столько, чтобы педаль тормоза находилась на требуемой высоте.
Отрегулируйте свободный ход педали.
Вкрутите выключатель стоп-сигнала что бы он слегка касался педали тормоза, после этого выкрутите его на 1/2-1 оборота назад и затяните контргайку. Требуемое значение: В=0,5-1,0 мм (см. рис. ХА20.023).
Подсоедините выключатель стоп-сигнала.
Нажимайте на педаль тормоза и наблюдайте за стоп-сигналом. Он должен загораться уже при легком нажатии на педаль тормоза.

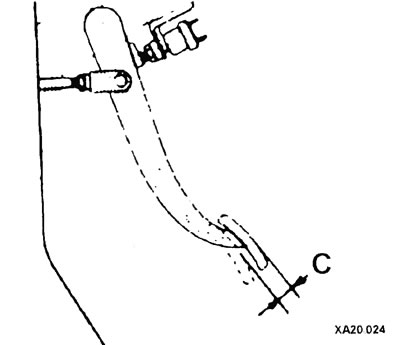

Нажмите несколько раз на педаль тормоза при выключенном двигателе, создав вакуум в гидроусилителе. Утапливайте педаль тормоза рукой до ощутимого сопротивления. Требуемое значение С=3-8 мм.
Включите двигатель оставив работать на холостом ходу.

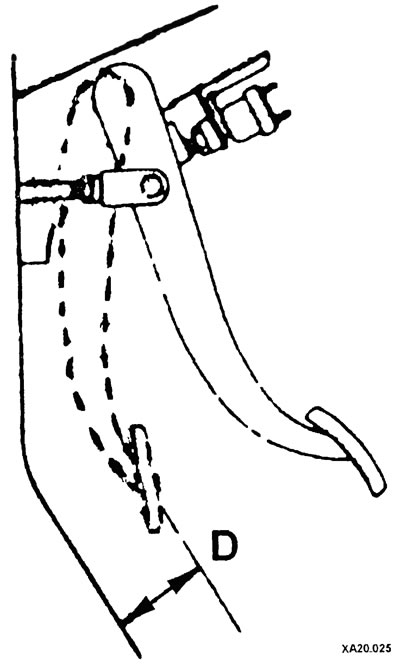

Нажмите на педаль тормоза с усилием примерно 500 Н и измерьте расстояние между педалью тормоза и полом автомобиля. Требуемое значение D не менее 80 мм.
Если размер D меньше требуемого значения проверьте уровень тормозной жидкости в бачке удалите воздух из тормозной системы проверьте легкость хода устройства автоматической установки тормозных колодок барабанных тормозов, и нет ли утечки тормозной жидкости.
