Схема 4. Система ABS
Главная
Кольт
4
(1991-2003)
Электрооборудование
Электрические схемы
0

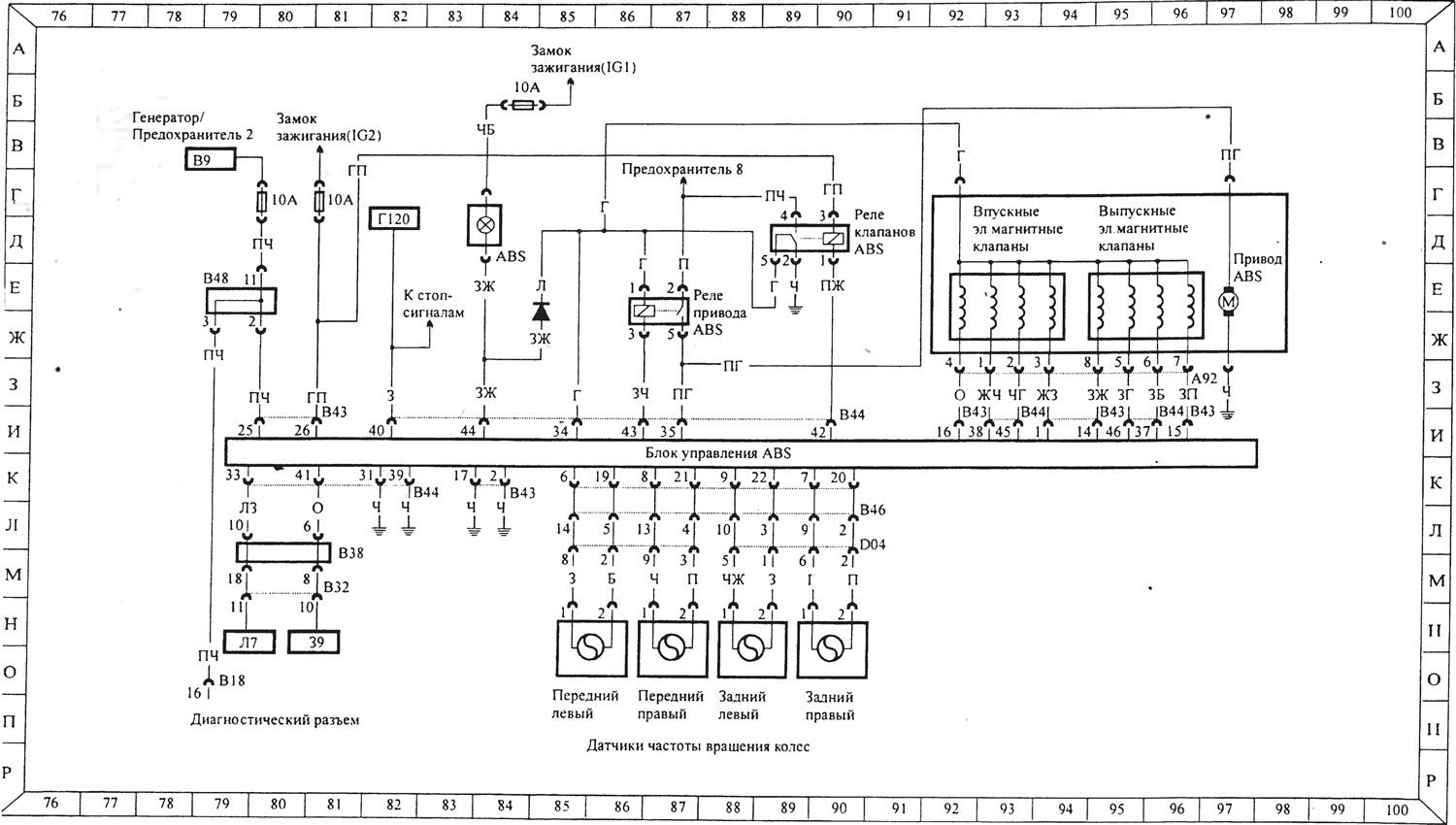

Схема 4. Система ABS
Открыть большую картинку в новой вкладке »
