Схема 7. Наружное освещение, стеклоочистители
Главная
Кольт
4
(1991-2003)
Электрооборудование
Электрические схемы
0

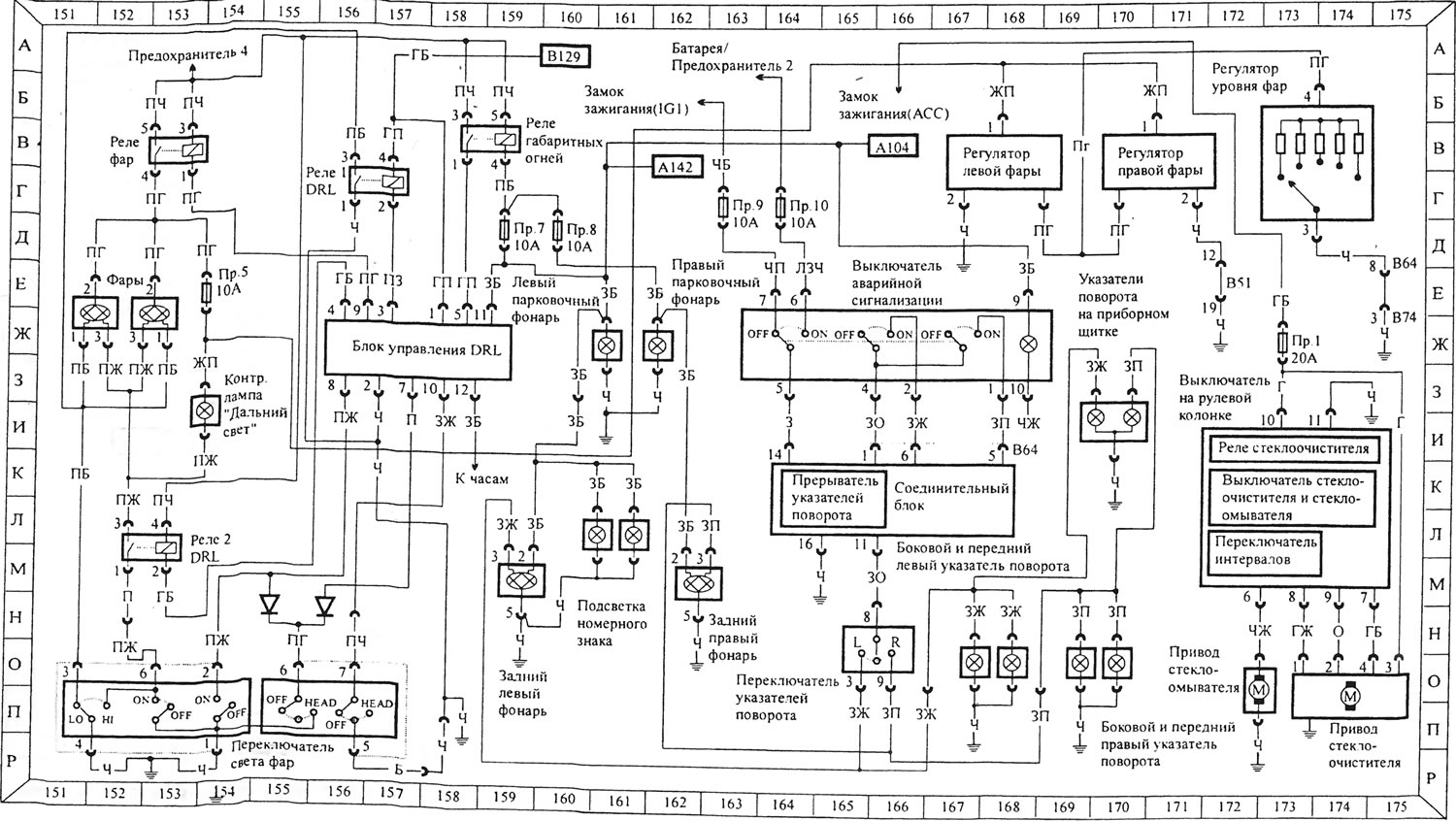

Схема 7. Наружное освещение, стеклоочистители
Открыть большую картинку в новой вкладке »
