Компрессионные кольца — установка (Mitsubishi Colt 5)

1. С помощью щипцов установите компрессионные кольца, установочными метками вверх (рис. 4.28а). Отличительные метки: верхнее компрессионное кольцо - Т, нижнее компрессионное кольцо - 2Т (рис. 4.28б). Поршневое кольцо имеет следующие метки в соответствии с размерами: нормальный размер - без метки, 0.50 мм - 50, 1.00 мм - 100.

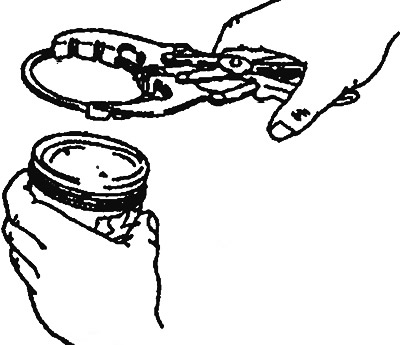

Рис. 4.28а. Установка компрессионных колец с помощью щипцов

Рис. 4.28б. Маркировка компрессионных поршневых колец
