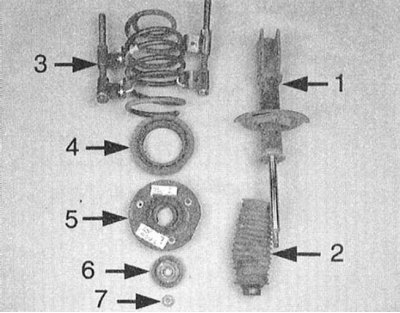

Конструкция стойки Мак-Ферсона
1 - Стойка; 2 - Пыльник амортизационного штока; 3 - Винтовая пружина (сжата при помощи специального инструмента); 4 - Шайба верхнего седла пружины; 5 - Сборка верхней опоры стойки; 6 - Шайба верхней гайки; 7 - Гайка крепления верхней опоры
Модели Diamante, Galant (по 1993 и с 1999 г.г. вып.) и Mirage
Разборка
1. Конструкция стоечной сборки на перечисленных моделях показана на иллюстрации.
2. Снимите стоечную сборку с автомобиля (см. Раздел Снятие и установка стоек и винтовых пружин передней подвески).

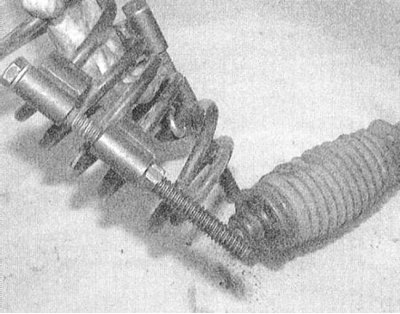

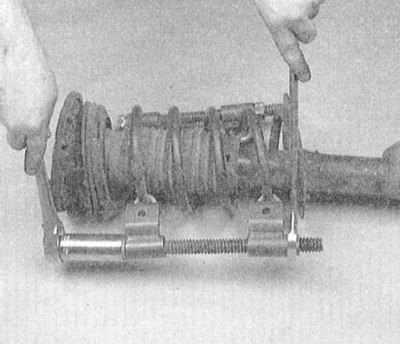

3. При помощи специального инструмента сожмите винтовую пружину.
 |
 |

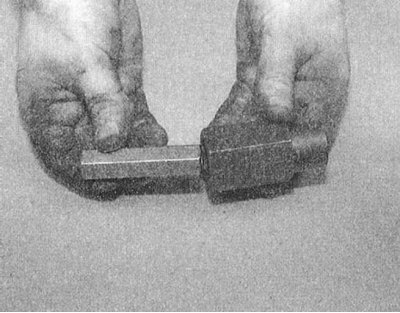

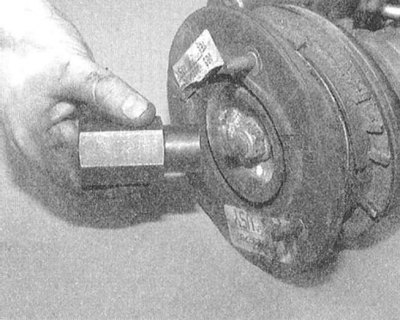

4. Прижав стойку к верхней крышке, сожмите ее приблизительно на 1/2 хода амортизационного штока, - ни в коем случае не до конца!

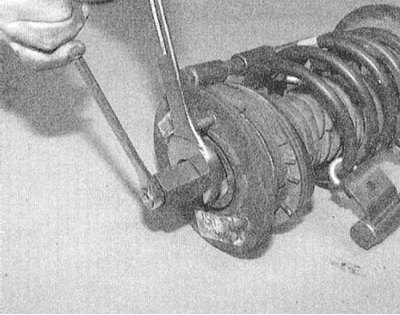

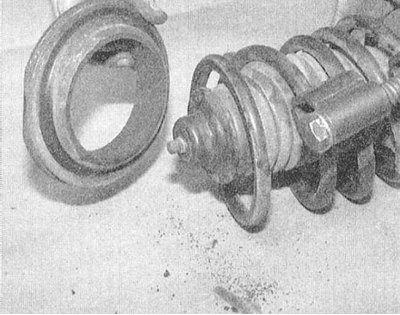

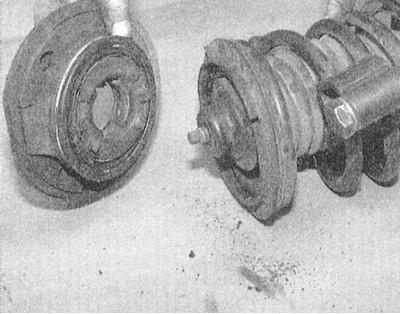

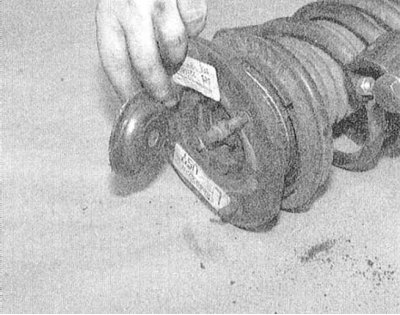

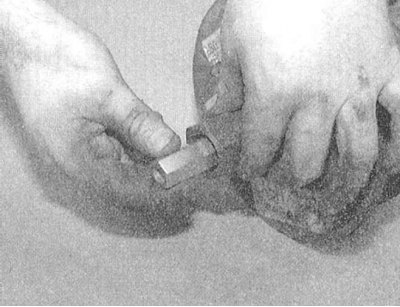

5. Отдайте центральную гайку и снимите сборку верхней опоры и верхнее седло пружины.
 |
 |
 |
 |
 |
 |
 |
 |
 |
6. Снимите винтовую пружину.
Сборка
1. Установите на стоечную сборку сжатую винтовую пружину.
2. Установите сборку верхней опоры и затяните гайку ее крепления с требуемым усилием (59 Н·м).
3. Отпустите инструмент сжимающий пружину.
4. Установите стоечную сборку на автомобиль (см. Раздел Снятие и установка стоек и винтовых пружин передней подвески).
[Статья была заимствована с сайта: mitsubishiman]
Модели Galant 1994÷1998 г.г. вып.
Разборка
1. Снимите сборку амортизатора с винтовой пружиной (см. Раздел Снятие и установка стоек и винтовых пружин передней подвески).

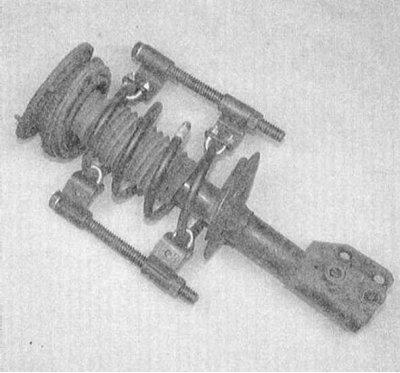

2. Сожмите пружину при помощи специального инструмента.

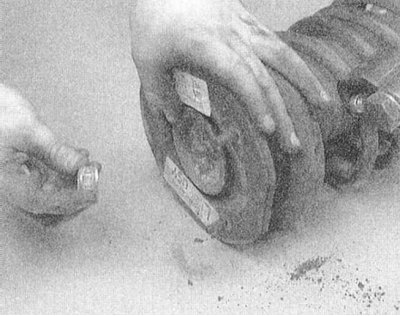

3. Отпустите самоконтрящуюся гайку и снимите подложенную под нее шайбу. Снимите втулку, сборку верхней опоры, а также седло пружины с накладкой.
Установка
1. Установите на сборку амортизатора сжатую при помощи специального инструмента винтовую пружину, - проследите, чтобы пруток пружины уперся торцом в специальную выборку в седле.
2. Установите пыльник, резиновую подушку, чашку, верхнюю втулку и седло с накладкой.
3. Затяните крепеж, отпустите пружину и установите сборку на автомобиль (см. Раздел Снятие и установка стоек и винтовых пружин передней подвески).
