Система управления двигателем (Galant 2.4 л SOHC 1994 г.)

0

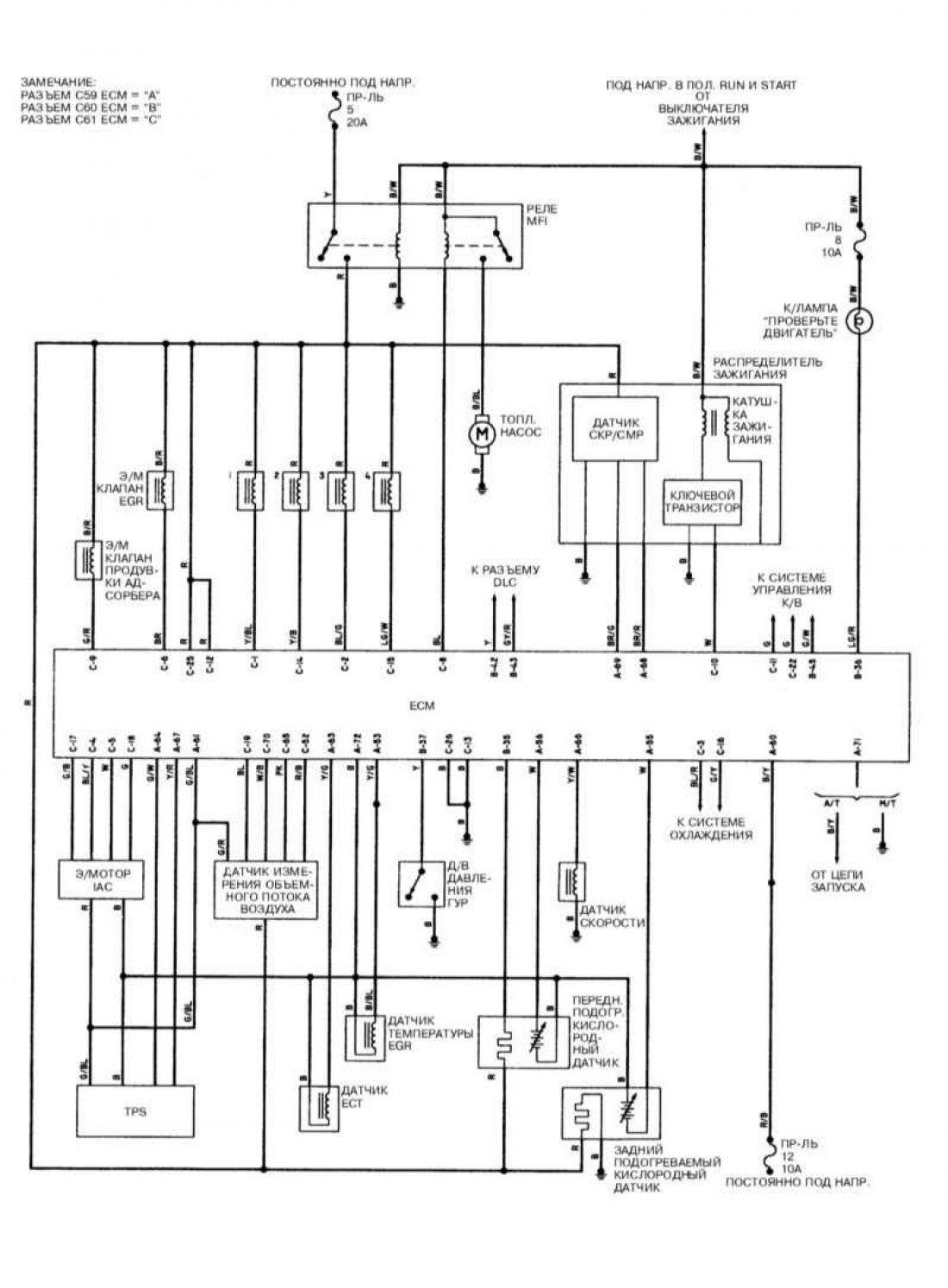

Система управления двигателем, модели Galant 2.4 л SOHC 1994 г.

Открыть большую картинку в новой вкладке »

Обозначения элементов на схемах и цветов электропроводки смотрите здесь →

Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
