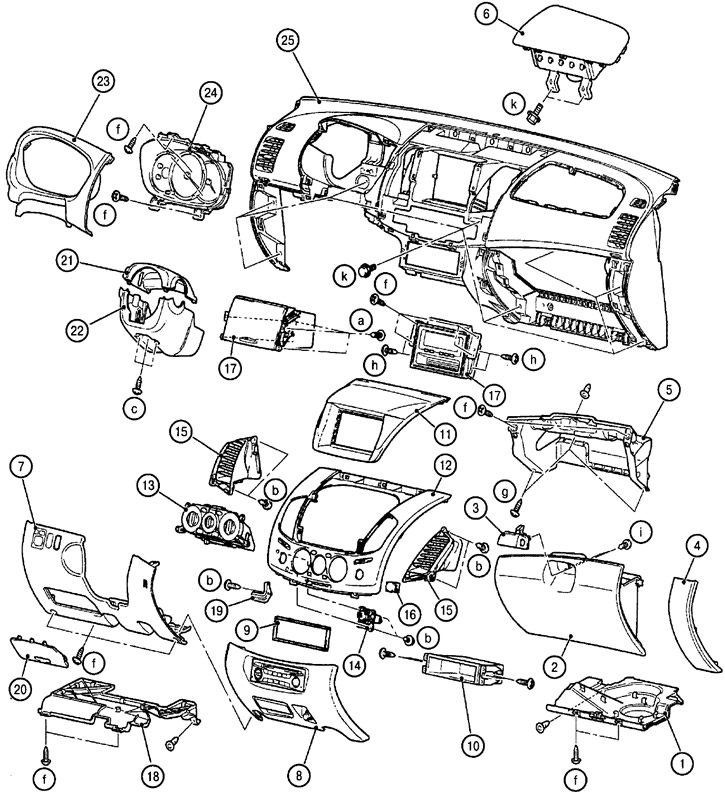

1. Правая нижняя облицовочная панель; 2. Крышка перчаточного ящика; 3. Замок перчаточного ящика в сборе; 4. Правая облицовочная панель; 5. Корпус перчаточного ящика; 6. Подушка безопасности переднего пассажира; 7. Нижняя панель; 8. Центральная нижняя панель; 9. Прокладка; 10. Вещевой ящик; 11. Кожух верхнего вещевого ящика или дисплея; 12. Верхняя центральная панель; 13. Контрольная панель отопителя; 14. Индикатор и выключатель сигнала аварийной остановки; 15. Сопло отопителя в центральной панели; 16. Выключатель подушки безопасности пассажира; 17. Верхний вещевой ящик или дисплей; 18. Левая нижняя облицовочная панель; 19. Кронштейн левой нижней облицовочной панели; 20. Блок предохранителей; 21. Верхний кожух рулевой колонки; 22. Нижний кожух рулевой колонки; 23. Кожух комбинации приборов; 24. Комбинация приборов; 25. Панель приборов
a. Самонарезающий винт 4x12 мм; b. Самонарезающий винт 5х12 мм; c. Самонарезающий винт 5х16 мм; d. Самонарезающий винт 5х10 мм; e. Самонарезающий винт 5х12 мм; f. Самонарезающий винт 5х16 мм; g. Самонарезающий винт 5х16 мм; h. Винт с буртиком 5х8 мм; i. Винт с шайбой 4х12 мм; j. Винт с шайбой 5х12 мм; k. Болт с шайбой 6х16 мм

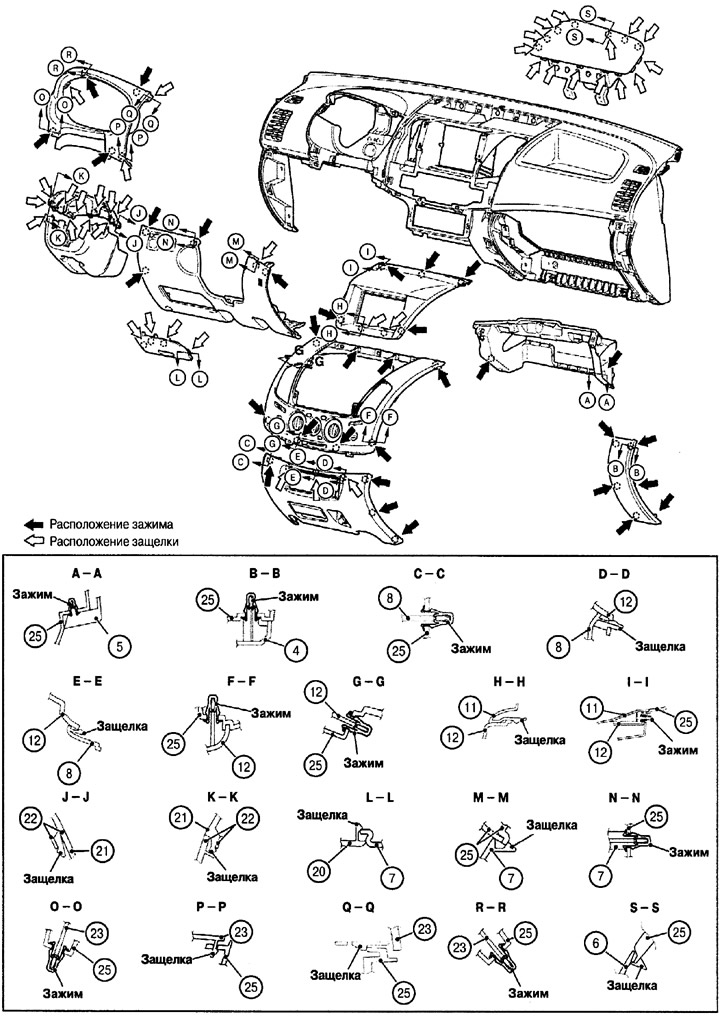

Схема расположения зажимов и защелок на элементах панели приборов
(позиции, обозначенные цифрами, идентичны позициям на предыдущем рисунке)
