Геометрические и весовые параметры
Кузов типа SINGLE CAB

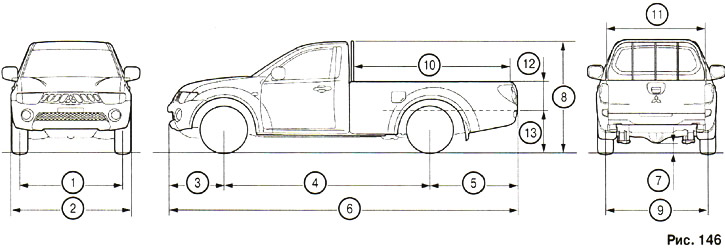

Геометрические параметры автомобиля SINGLE CAB (см. рис.146)
| Параметр | КВ4Т NENMZL6/R6 | |
| 1 | Колея передних колес | 1505 мм |
| 2 | Габаритная ширина | 1750 мм |
| 3 | Передний свес | 830 мм |
| 4 | Колесная база | 3000 мм |
| 5 | Задний свес | 1210 мм |
| 6 | Габаритная длина | 5040 мм |
| 7 | Дорожный просвет (без нагрузки) | 200 мм |
| 8 | Габаритная высота (без нагрузки) | 1775 мм |
| 9 | Колея задних колес | 1500 мм |
| 10 | Длина грузовой платформы | 2220 мм |
| 11 | Ширина грузовой платформы | 1470 мм |
| 12 | Высота борта | 405 мм |
| 13 | Высота платформы | 845 мм |
Весовые параметры автомобиля SINGLE CAB
| Параметр | KB4T |
| NENMZL6/R6 | |
| Снаряженная масса без дополнительного оборудования | 1770 |
| Снаряженная масса с полной комплектацией дополнительным оборудованием | 1830 (LHD) 1810 (RHD) |
| Максимально допустимая полная масса | 2850 (LHD) 2890 (RHD) |
| Максимально допустимая нагрузка на переднюю ось | 1260 |
| Максимально допустимая нагрузка на заднюю ось | 1800 |
| Число посадочных мест | 2 или 3* |
Оригинал можно найти на сайте: mitsubishiman.ru
* двухместное пассажирское сиденье.
Геометрические параметры автомобиля CLUB CAB

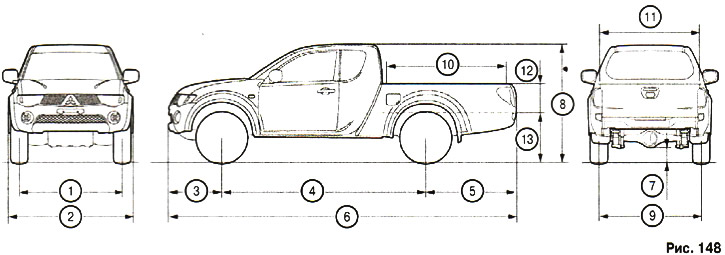

Геометрические параметры автомобиля CLUB CAB (см. рис. 148)
| Параметр | КВ4Т NCNUZL6/ R6 | КВ4Т GCNXZL6/ R6 | |
| 1 | Колея передних колес | 1505 мм | 1520 мм |
| 2 | Габаритная ширина | 1750 мм | 1800 мм |
| 3 | Передний свес | 790 мм | |
| 4 | Колесная база | 3000 мм | |
| 5 | Задний свес без заднего бампера | 1325 мм | |
| Задний свес с задним бампером | 1390 мм | ||
| 6 | Габаритная длина без заднего бампера | 5115 мм | |
| Габаритная длина с задним бампером | 5190 мм | ||
| 7 | Дорожный просвет (без нагрузки) | 200 мм | 205 мм |
| 8 | Габаритная высота (без нагрузки) | 1775 мм | 1780 мм |
| 9 | Колея задних колес | 1500 мм | 1515 мм |
| 10 | Длина грузовой платформы | 1805 мм | |
| 11 | Ширина грузовой платформы | 1470 мм | |
| 12 | Высота борта | 405 мм | |
| 13 | Высота платформы | 855 мм | 860 мм |
Весовые параметры автомобиля CLUB CAB
| Параметр | КВ4Т NCNUZL6./R6 | КВ4Т GCNXZL6/R6 |
| Снаряженная масса без дополнительного оборудования | 1790 кг | 1805 кг |
| Снаряженная масса с полной комплектацией дополнительным оборудованием | 1885 кг | 1880 кг |
| Максимально допустимая полная масса | 2850 кг | 2850 кг |
| Максимально допустимая нагрузка на переднюю ось | 1260 кг | |
| Максимально допустимая нагрузка на заднюю ось | 1800 кг | |
| Число посадочных мест | 4 | |
Геометрические параметры автомобиля DOUBLE CAB

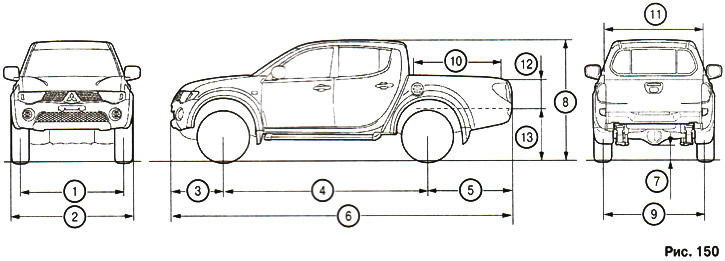

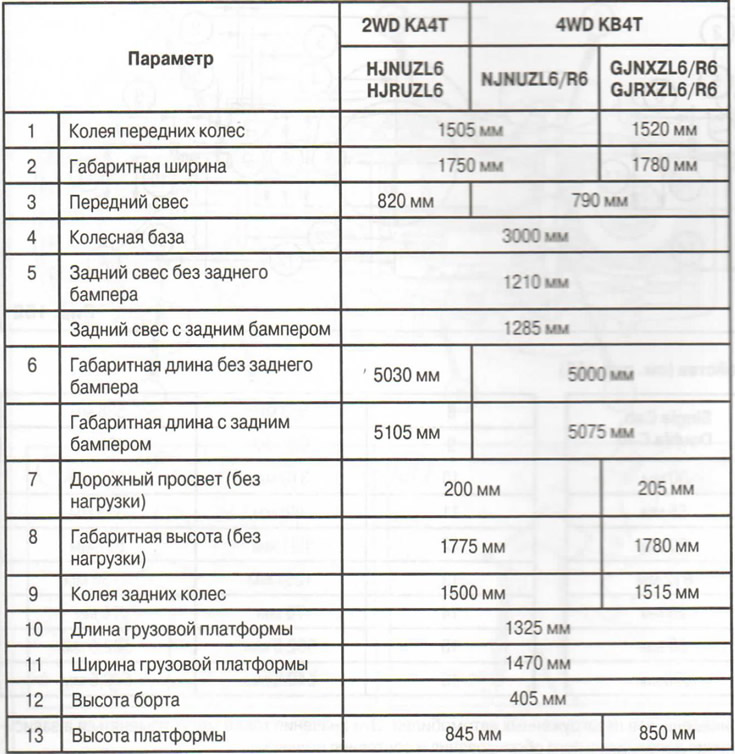

Геометрические параметры автомобиля DOUBLE CAB (см. рис. 150)
Весовые параметры автомобиля DOUBLE CAB
