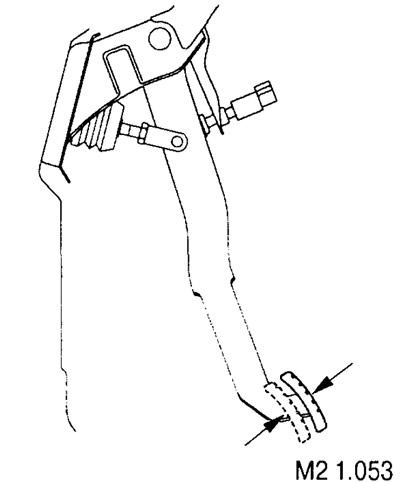

Проверка свободного хода педали тормоза

Свободный ход педали тормоза проверяется при неработающем вакуумном усилителе тормозов (для этого нужно несколько раз нажать на педаль тормоза при выключенном двигателе). Значение свободного хода должно быть в пределах 3-8 мм.

Если свободный ход педали увеличен, следует проверить соединительный палец, отверстия в проушинах штока ГТЦ, отверстие в рычаге педали на износ.

Также следует проверить регулировку верхнего положения педали и регулировку положения датчика-выключателя стоп-сигнала.

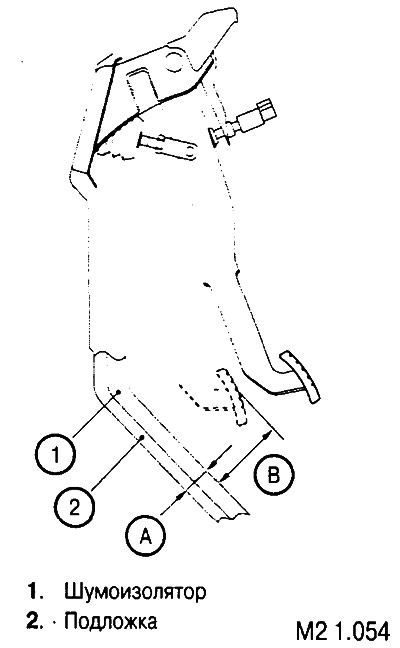

Проверка крайнего нижнего положения педали тормоза

Положение педали тормоза в нажатом состоянии проверяется при работающем двигателе и усилии нажатия на педаль приблизительно 490 Н.

Расстояние от верхней стороны резиновой накладки педали до передней стенки салона (А+В) должно быть не менее 75 мм.
