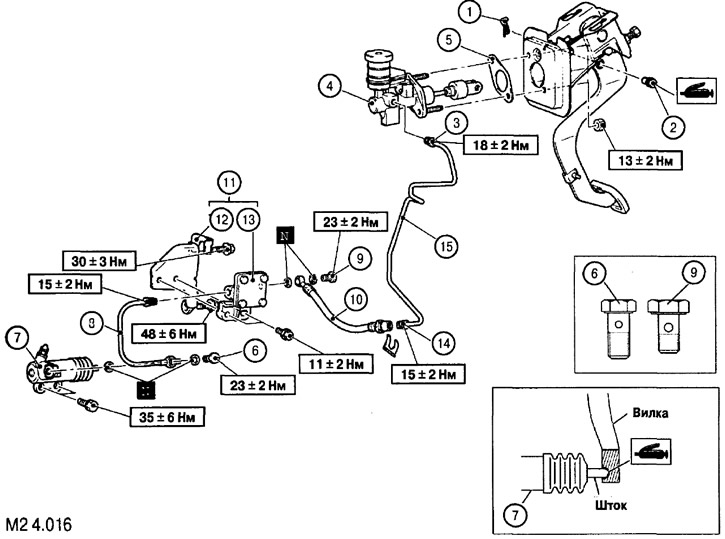

Последовательность снятия главного цилиндра: 1. Шплинт; 2. Палец; 3. Соединение гидравлических трубок; 4. Главный цилиндр в сборе; 5. Прокладка
Последовательность снятия рабочего цилиндра сцепления и гидравлического демпфера: 6. Полый винт для соединения трубопроводов; 7. Рабочий цилиндр в сборе; 8. Металлическая трубка; 9. Полый винт для соединения трубопроводов; 10. Шланг; 11. Гидравлический демпфер в сборе; 12. Кронштейн; 13. Демпфер
Последовательность снятия элементов гидроразводки: 3. Соединение гидравлических трубок; 14. Соединение гидравлических трубок; 15. Металлическая трубка
