Снятие
Снять шланг форсунки стеклоомывателя.

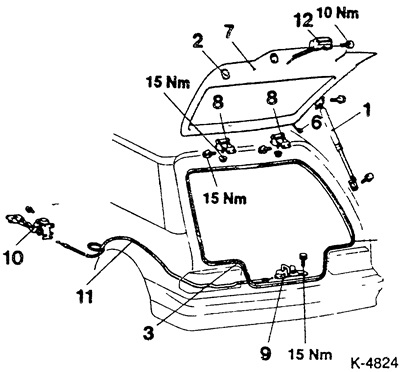

Отсоединить разъемное соединение «6», см. рис. ниже.
1 - газонаправленный упор,
2 - ругилировочный буфер,
3 - уплотнительная резина,
6 - кабельный разъем,
7 - дверь задка,
8 - петля,
9 - запорный узел,
10 - ручка открывания,
11 - трос замка,
12 - замок.
Замаркировать установочное положение двери задка, очертив фломастером болты петель.
Внимание: Если необходимо снимать петли, прежде следует снять облицовку потолка в районе петель, чтобы получить доступ к болтам.
Подпереть дверь задка.
Отсоединить от кузова газонаполненные упоры.

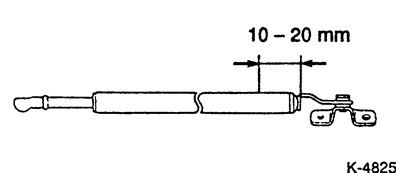

Внимание: Если заменяется газонаполненный упор, из старого упора перед его утилизацией следует выпустить газ. Для этого в отмеченном районе (10-20 мм) у конца цилиндра просверлить отверстие диаметром 2-3 мм, чтобы газ смог полностью выйти. Газ не имеет цвета и запаха и не ядовит.
Вывернуть болты из петель и снять дверь задка. Для этого требуется помощник. Перед выворачиванием болтов с петель проложить между дверью и кузовом мягкий материал для защиты красочного покрытия.
Установка
Поставить дверь задка, ввернуть болты. Выправить положение двери задка и затянуть болты с усилием 15 Нм.
Закрепить газонаполненные упоры.
Внимание: При полностью выдвинутом штоке не поворачивать относительно друг друга шток упора и цилиндр.
Регулировка двери задка

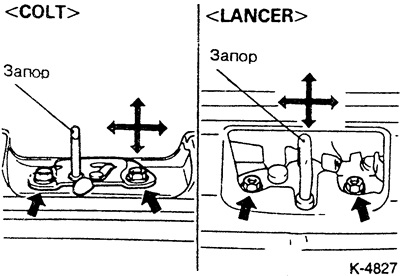

Освободить, не выворачивая болты запорного узла.

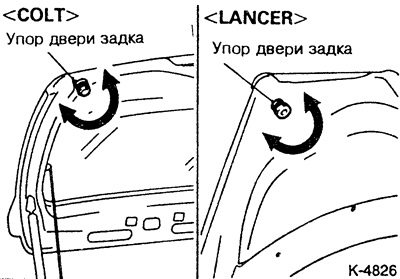

Полностью ввернуть регулировочные буферы с обеих сторон.
Освободить болты петель и перемещать дверь задка так, чтобы она встала с одинаковым и параллельным просветом относительно проема кузова.
Закрепить запорный узел с усилием 15 Нм.
Затем вывернуть регулировочные буфера на высоту 14 мм. Буферы служат для амортизации при закрывании двери задка.
Подсоединить шланг форсунки стеклоомывателя.
Надеть разъем электрического соединения мотора стеклоомывателя и подогрева стекла двери задка.
