Внимание:
- Никогда не пытайтесь разбирать или ремонтировать электронный блок управления SRS. В случае неисправности замените его.
- - Недопустимо ронять, ударять или подвергать вибрации электронный блок управления SRS. В случае обнаружения на корпусе электронного блока управления SRS вмятин, трещин, деформации или коррозии, замените блок новым.
- - После срабатывания подушек безопасности замените электронный блок управления SRS новым.
- - Никогда не пользуйтесь омметром в зоне расположения электронного блока управления SRS, применяйте только специальные контрольноизмерительные приборы.
Снятие и установка
− Перед началом снятия деталей выполните следующие операции:
- а) Установите ключ замка зажигания в положение "LOCK".
- б) Отсоедините провод от отрицательной клеммы аккумуляторной батареи и заизолируйте разъем отсоединенного провода.
Внимание: после отсоединения провода от аккумуляторной батареи подождите не менее 60 секунд, прежде чем приступить к дальнейшей работе.
- в) Снимите центральную консоль в сборе.
- г) Снимите электронный блок управления двигателем и АКПП.
− Снятие деталей производится в порядке номеров, указанных на рисунке "Снятие электронного блока управления SRS".

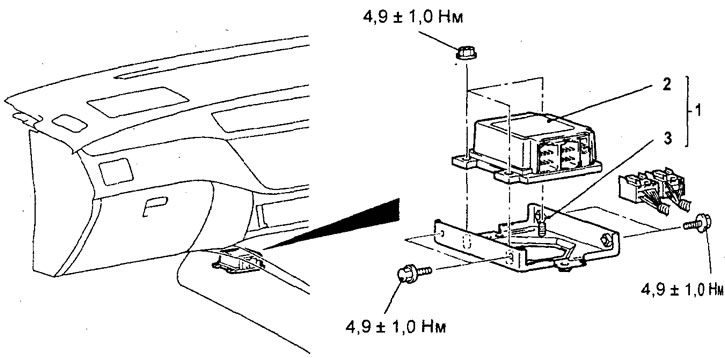

Снятие электронного блока управления SRS. 1 - электронный блок управ-1 ления SRS в сборе, 2- электронный блок управления SRS, 3 - кронштейн крепления электронного блока управления SRS.
− Перед установкой выполните визуальную проверку деталей.
Внимание: если обнаружена деформация, следы коррозии или повреждений на корпусе и кронштейне эле тронного блока управления SRS ил разъемах и фиксаторах, то замет те их новыми.
− Установка деталей производится порядке, обратном снятию.
− После установки деталей выполнил следующие операции:
- а) Установите электронный бло управления двигателем и АКПП.
- б) Установите напольную консолы сборе.
- в) Подсоедините провод к отрицательной клемме аккумуляторной батареи.
- г) Проверьте работу индикатор: SRS.
Проверка
1. Проверьте корпус и кронштейн: электронного блока управления SRS на отсутствие вмятин, трещин, де формации или коррозии.
2. Проверьте разъемы и фиксатор из отсутствие повреждений, деформации и следов ржавчины на вывода разъемов.
Внимание: замените электронный блок управления SRS, если в результате визуальной проверки обнаружен дефект.
