Снятие и установка
− Снятие деталей производится в порядке номеров, указанных на рисунке "Педаль акселератора".

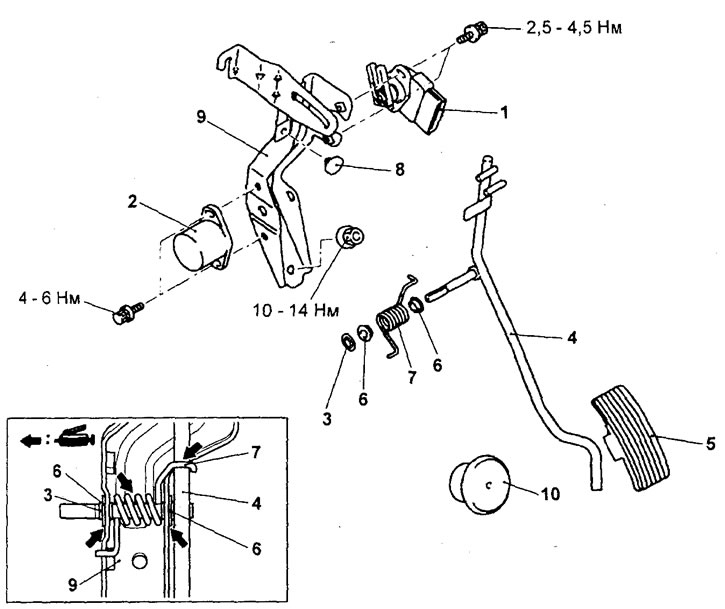

Педаль акселератора. 1 - датчик положения педали акселератора, 2 - гистерезис, 3 - пружинная гайка, 4 - педаль акселератора, 5 - накладка педали акселератора, 6 - втулка, 7 - возвратная пружина, 8 - стопор, 9 - кронштейн крепления педали, 10 - ограничитель хода педали.
− Установка производится в порядке, обратном снятию.
− При установке деталей обратите внимание на операцию по установке гистерезиса.
а) Установите гистерезис на ось педали акселератора.

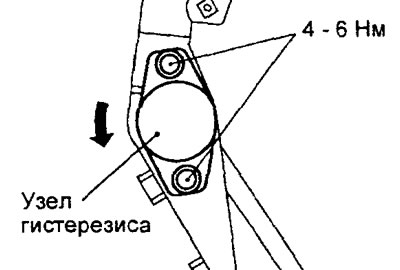

б) Поверните узел гистерезиса в направлении стрелки, показанной на рисунке, чтобы установить его в правильное положение, и временно затяните болты его крепления.
в) Затяните болты крепления узла гистерезиса номинальным моментом.
Момент затяжки — 4 - 6 Н-м
− После завершения установки деталей проверьте и отрегулируйте датчик положения педали акселератора
