Датчик Холла установлен на рычаге педали акселератора.

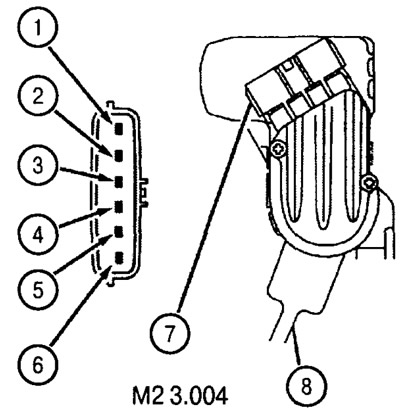

1. Питание (основной); 2. Земля (основной); 3. Выход(основной); 4. Питание (дополнительный); 5. Земля (дополнительный); 6. Выход (дополнительный); 7. Датчик положения педали акселератора; 8. Рычаг педали акселератора

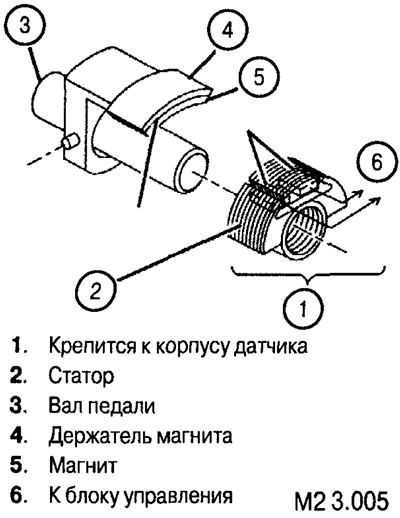

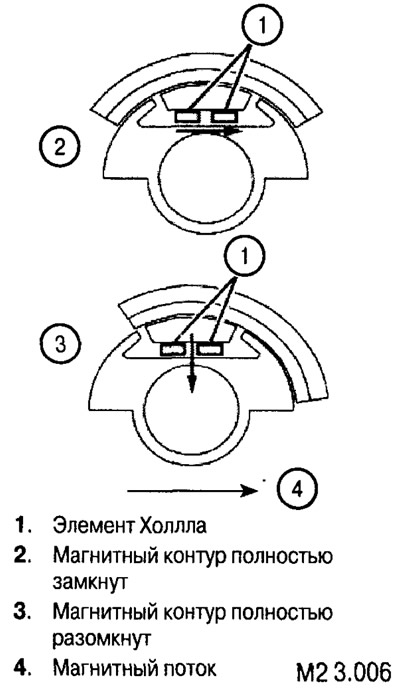

В состав датчика входит постоянный магнит, закрепленный на оси педали, статор, закрепленный на корпусе датчика. Выходное напряжение датчика зависит от плотности магнитного потока, изменяющейся в зависимости от угла поворота статора относительно постоянного магнита.
 |  |

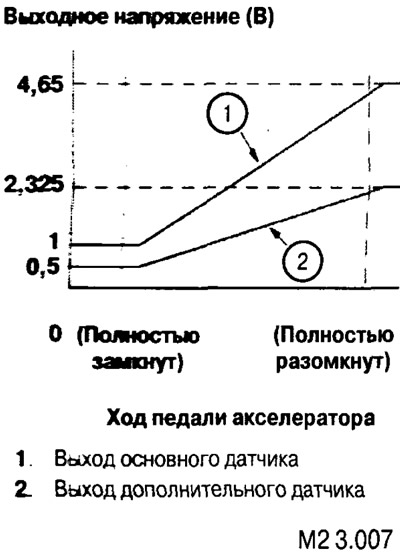

Взаимодействие основного и дополнительного датчиков
