Проекционный метод

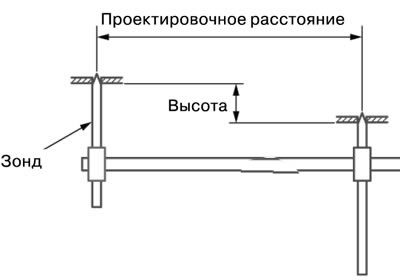

1. Проводить измерение, когда область измерения спроектирована на пластину.
2. Разница высоты измеряемых точек должна быть учтена при измерении.
3. Высота обозначает расстояние от стандартной линии (100 мм) к нижней точке измерения.
Фактический метод измерений
1. Измерить фактическое расстояние между точками измерения.
2. Использовать для измерения рулетку или датчик для измерения расстояния.
Примечание. Убедиться, что расстояние А равно расстоянию А'.

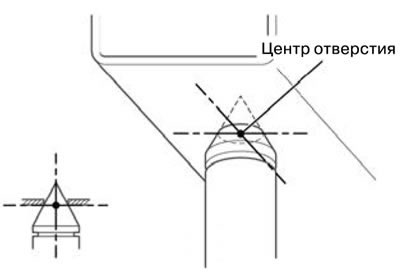

3. Вставить зонд прибора для измерений в измеряемое отверстие.
Статья перепечатана из этого источника (MITSUBISHIMAN.ru)
4. При использовании метки для проведения измерений, устанавливать точку измерения в центре метки.

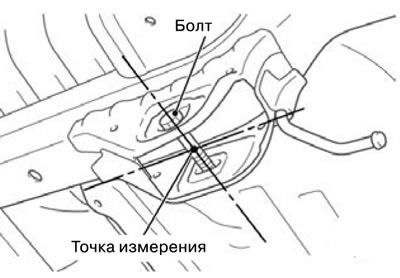

5. При измерении монтажных рычагов подвески или установочной позиции тяги, использовать монтажный болт (только тип В).
6. Точка измерения, указанная на рисунке, симметрична для левой и правой стороны транспортного средства.
