Комбинация приборов в сборе (Mitsubishi Pajero 4)

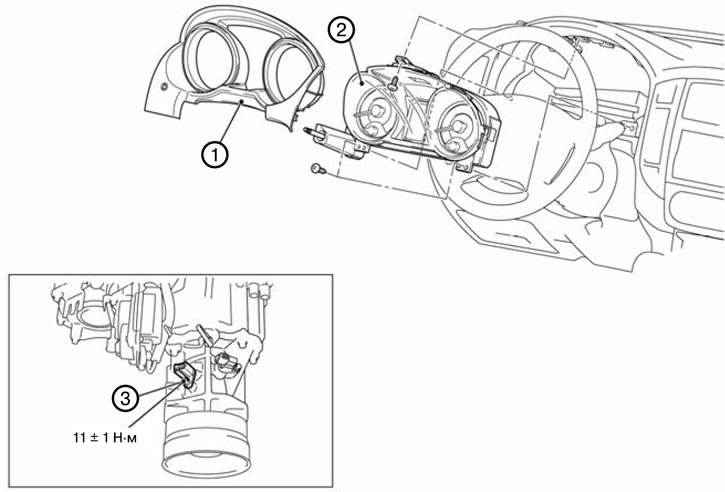

Снятие комбинации приборов в сборе

Внимание:

• Соблюдать осторожность, чтобы не повредить приборы или панель приборов.
• Соблюдать осторожность, чтобы не повредить стекло комбинации приборов.

1. Снять крышку рулевой колонки.

2. Снять ободок комбинации приборов (1).

3. Снять комбинацию приборов в сборе (2).

4. Снять датчик скорости транспортного средства (3).

Установка комбинации приборов в сборе

Примечание. При установке затянуть болты моментами затяжки, указанными на рисунке.

1. Установить датчик скорости транспортного средства (3).

2. Установить комбинацию приборов в сборе (2).

3. Установить ободок комбинации приборов (1).

4. Установить крышку рулевой колонки.

Внимание:

• Убедиться, что электрический разъем подсоединен правильно.
• Убедиться, что каждый прибор работает правильно.

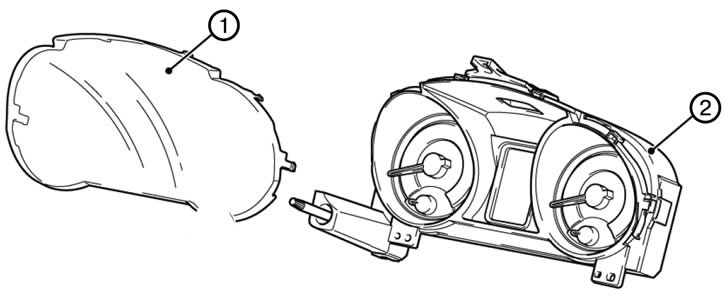

Разборка комбинации приборов

1. Снять стекло комбинации приборов (1).



2. Снять комбинацию приборов (2).

Сборка комбинации приборов

1. Установить комбинацию приборов (2).

2. Установить стекло комбинации приборов (1).
