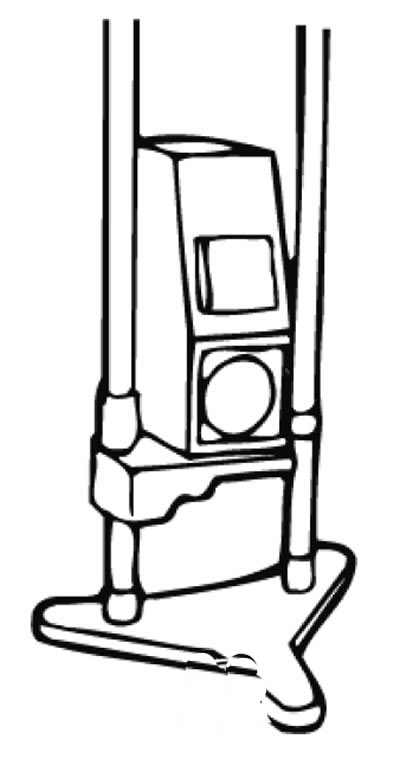

С использованием оборудования для регулировки пучка света фар
1. Фары головного света должны регулироваться на надлежащем оборудовании, в соответствии с указаниями изготовителя оборудования.
Примечание. При существовании правил касающихся регулировки фар головного света в районе, где используется автомобиль, регулируйте в соответствии с этими правилами.
2. Поочередно поворачивать регулировочные винты для регулировки пучка света фар.
3. При оборотах двигателя 2000 об/ мин., отрегулировать фары.
Использование экрана
1. Довести давление в шинах до номинальной величины и оставить в автомобиле только одного водителя, либо положите на его место груз 75 кг.

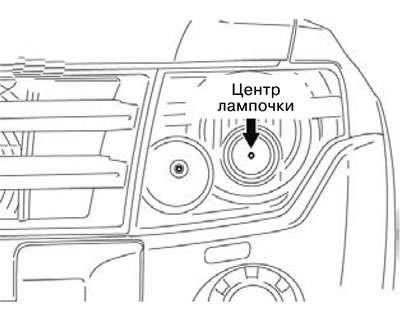

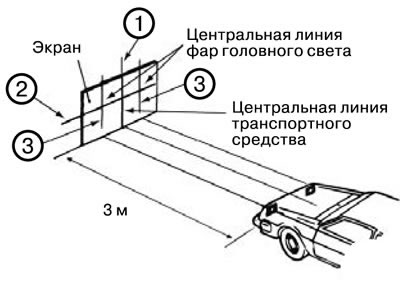

2. Установить расстояние между экраном и центральными метками фар головного света, как показано на рисунке.
3. Проверить, соответствует ли свет, попадающий на экран номинальному значению.

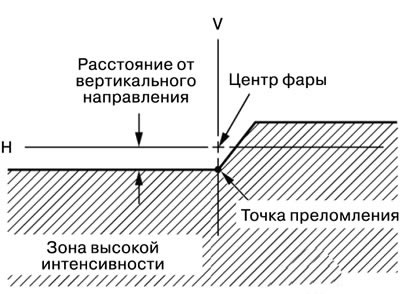

Номинальное значение: <Для регулировки ближнего света>
- Расстояние по вертикали: 36 мм ниже горизонтали (Н)
- Расстояние по горизонтали:Положение, при котором наклонная под углом 15° линия пучка света пересекает вертикальную линию (V).

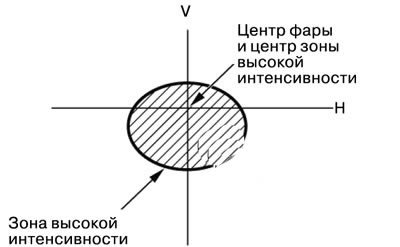

Номинальное значение: <Для регулировки дальнего света>
- (Вертикальное направление) На 26 мм ниже горизонтали (Н)
- (Горизонтальное направление) Параллельно направлению движения автомобиля
Внимание. При проведении регулировки пучка свет фар, прикрывайте фары, которые вы не регулируете в данный момент. Если из-за наружного освещения трудно определить разделительную линию свет/темнота, используйте занавес, экран или похожий материал для уменьшения влияния наружного освещения.
4. Поочередно поворачивайте регулировочные винты для регулировки пучка света фар.
Внимание. Закручивайте регулировочный винт в направлении затяжки.
