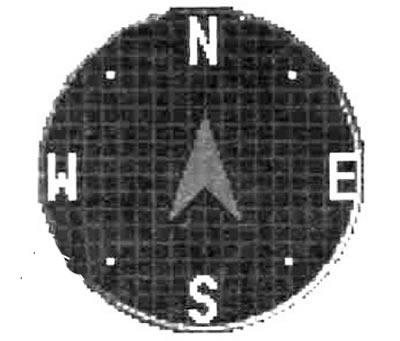

Компас показывает направление движения автомобиля по одному из 8 азимутов.
Примечание.Направление движения.
Примечание:
Компас реагирует на магнитное поле Земли, поэтому он может показывать неверное направление в плотном транспортном потоке, а также в местах (или вблизи них), где на линии магнитного поля Земли накладываются помехи:
- Автостоянки, расположенные в зданиях и подвалах.
- Автомагистрали, подземные кабели.
- Зоны над линиями метрополитена.
- Трансформаторные станции.
- Зоны вдоль железных дорог.
В этих случаях верные показания компаса восстанавливаются после того, как автомобиль возвращается в месте, где магнитное поле Земли не искажается помехами.
Не устанавливайте на автомобиль багажники для лыж, антенны и т. п., которые крепятся магнитами. Это будет влиять на показания компаса.
Установка магнитного склонения
Примечание:

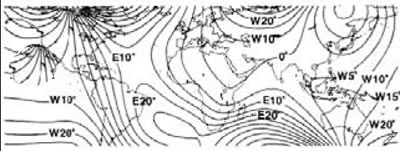

- Склонение различается в разных регионах; его примерное распределение показано на рисунке.
- Магнитное склонение можно устанавливать с шагом в 5 градусов, от 20 градусов на запад (W20) до 20 градусов на восток (Е20).
Склонение — это разница между географическим севером (направлением на географический северный полюс) и направлением, которое показывает стрелка компаса. Поскольку склонение различно в разных местах, его необходимо устанавливать заново в каждом регионе. В противном случае компас будет показывать неверное направление. Установка склонения осуществляется следующим образом:

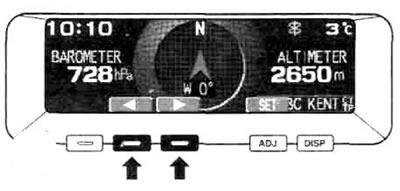

В режиме отображения климатических данных нажмите кнопку ADJ, чтобы отобразить кнопки выбора. Примерно через 10 секунд показания автоматически исчезнут.

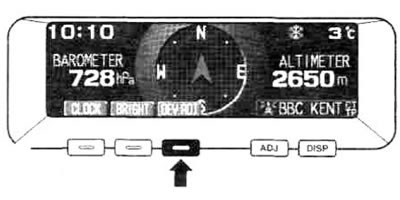

1. Нажмите кнопки выбора DEV.ADJ.

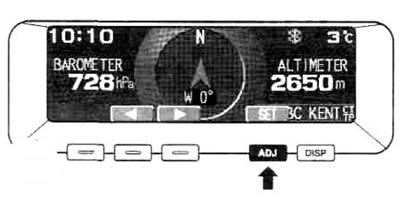

2. Нажатием кнопок выбора
или ► установите требуемое склонение. Если удерживать кнопку
или ► более 1 секунды, значение начнет быстро изменяться.
3. После установки склонения нажмите функциональную кнопку SET.
Примечание. В целях безопасности эти действия могут быть выполнены, если скорость автомобиля не превышает 3 км/ч (2 миль/ч).
Настройка компаса

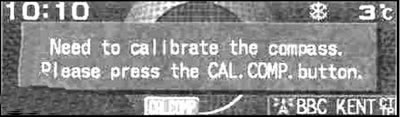

Обычно настройка компаса происходит автоматически при движении автомобиля. Однако, если требуется вмешательство человека, на дисплее в течение примерно 7 секунд отображается сообщение об этом, а указатель направления начинает мигать. В этом случае необходимо настроить компас следующим образом.
[Оригинал опубликован на сайте: MitsubishiMan.ru]

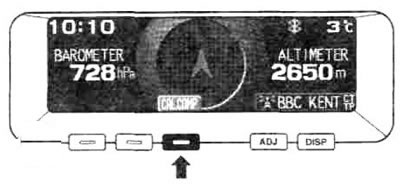

1. Нажатием кнопок выбора выберите CAL.COMP.

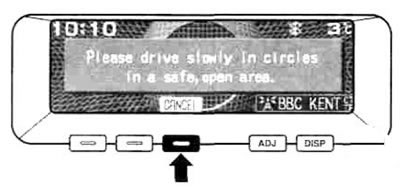

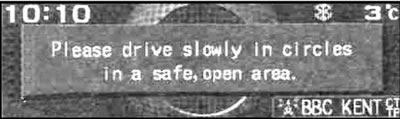

2. На безопасной открытой площадке, где нет зданий и других автомобилей, медленно разверните автомобиль на 360 градусов (сделайте полный круг).
Примечание. Если на дисплее появится надпись «CANCEL», нажмите функциональную клавишу CANCEL, чтобы прервать калибровку и вернуться к отображению климатических данных.

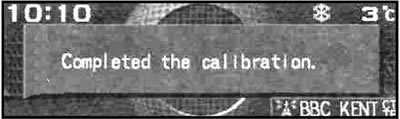

3. При этом регулировка завершится автоматически, а на дисплее появится надпись «Completed the calibration».
Примечание. Если остановить автомобиль на середине разворота и вернуть в исходное положение задним ходом, может также появиться надпись «Completed the calibration», хотя настройка и не была завершена должным образом. Поэтому автомобиль обязательно следует развернуть не менее чем на 360 градусов.
