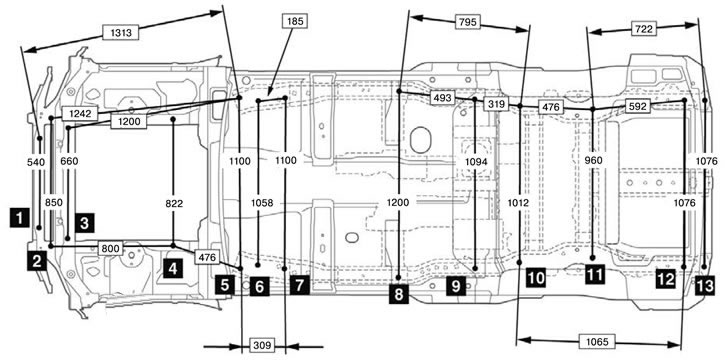

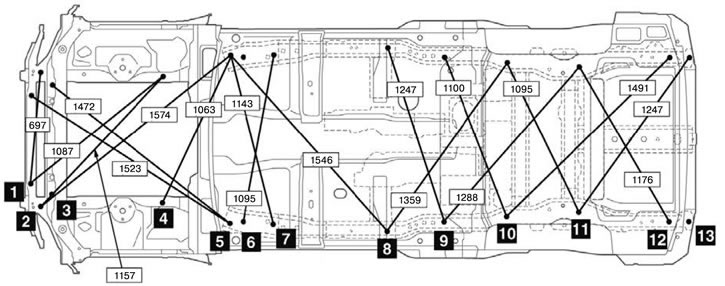

Напомена: Све димензије су у милиметрима.
| № | Тачка мерења | Облик рупе | Величина, мм |
| 1 | Средиште монтажне рупе за носећу плочу | Округло | 11 |
| 2 | Средиште отвора за монтажу предњег бочног носача | Округло | 25 |
| 3 | Центар монтажне рупе задњег конуса предњег ојачања | Округло | 20 |
| 4 | Средиште отвора за монтажу предњег оквира | Округло | 20 |
| 5 | Средиште отвора за монтажу предњег бочног носача | Округло | 25 |
| 6 | Средиште отвора за монтажу централног попречног носача мењача | Округло | 13 |
| 7 | Средиште отвора за монтажу централног попречног носача мењача | Округло | 13 |
| 8 | Центар отвора за монтажу задњег бочног носача | Округло | 12 |
| 9 | Средиште отвора за монтажу носача вучне шипке | Округло | 15 |
| 10 | Средиште отвора за монтажу задњег рама | Округло | 21 |
| 11 | Центар отвора за монтажу задњег бочног носача | Округло | 25 |
| 12 | Средишњи отвор за монтажу предњег носача куке | Округло | 16 |
| 13 | Средиште задњег отвора за монтажу носача куке | Округло | 16 |
[Материјал је креиран на основу веб-сајта www.MitsubishiMan.ru]
Напомена: Мерне тачке за модел са дугим међуосовинским растојањем су исте као и мерне тачке за модел са кратким међуосовинским растојањем.
