Електрична схема системи пасивної безпеки (Mitsubishi Pajero 4)

0

Зміст: Електрична схема системи пасивної…⤓ Електрична схема системи пасивної…⤓ Електрична схема системи пасивної…⤓

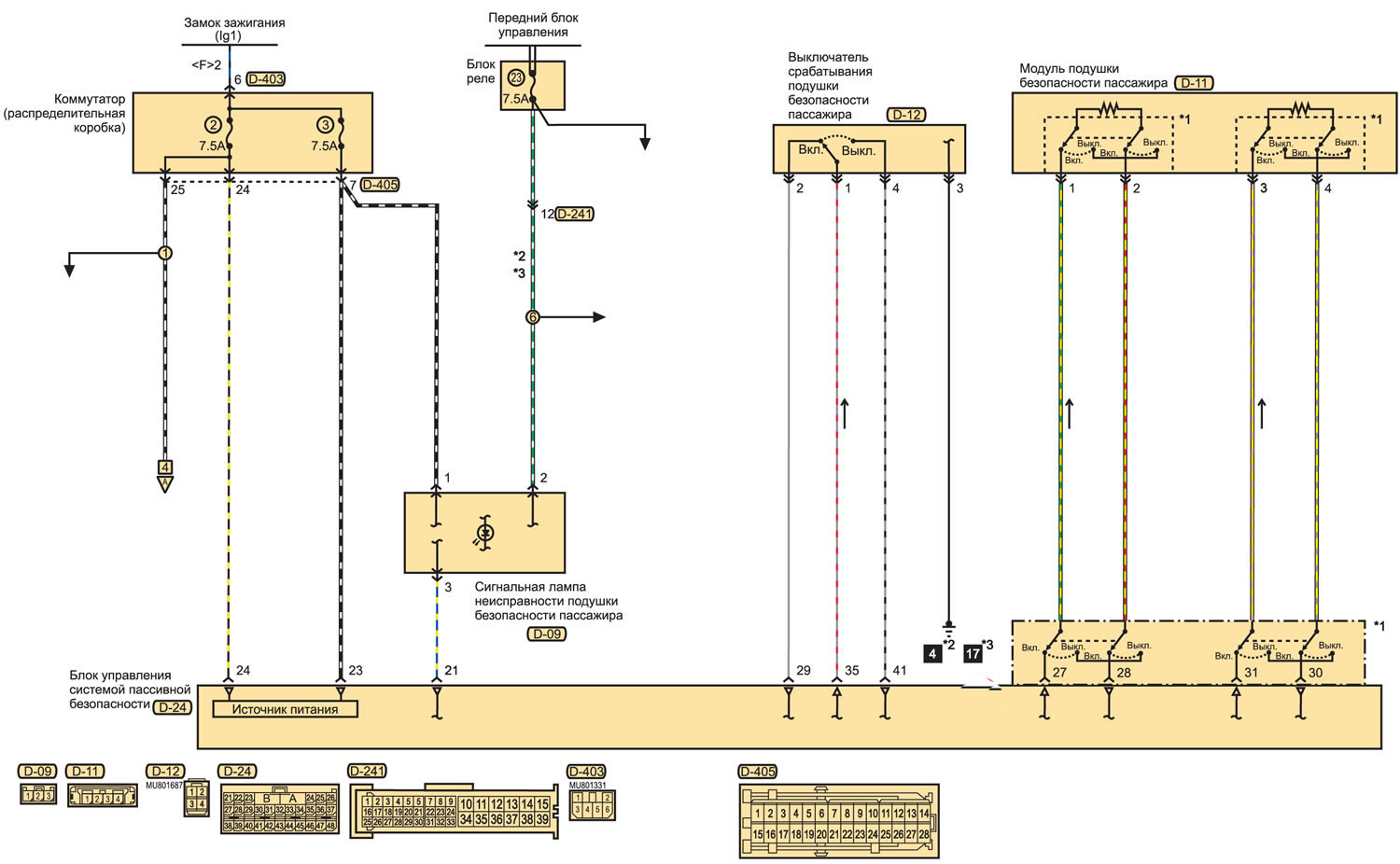

Електрична схема системи пасивної безпеки (частина 1)

Відкрити велику картинку в новій вкладці »

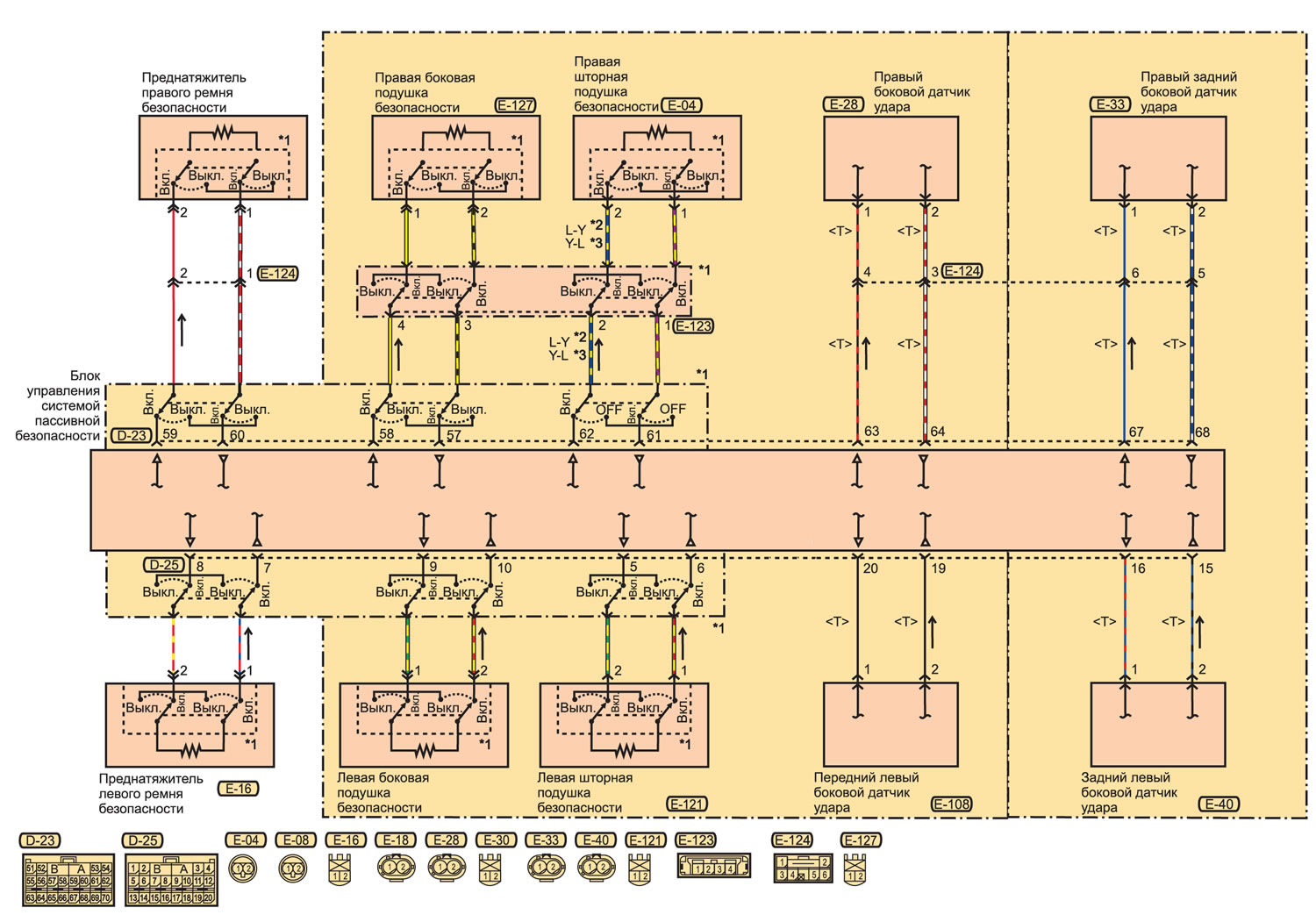

Електрична схема системи пасивної безпеки (частина 2)

Відкрити велику картинку в новій вкладці »

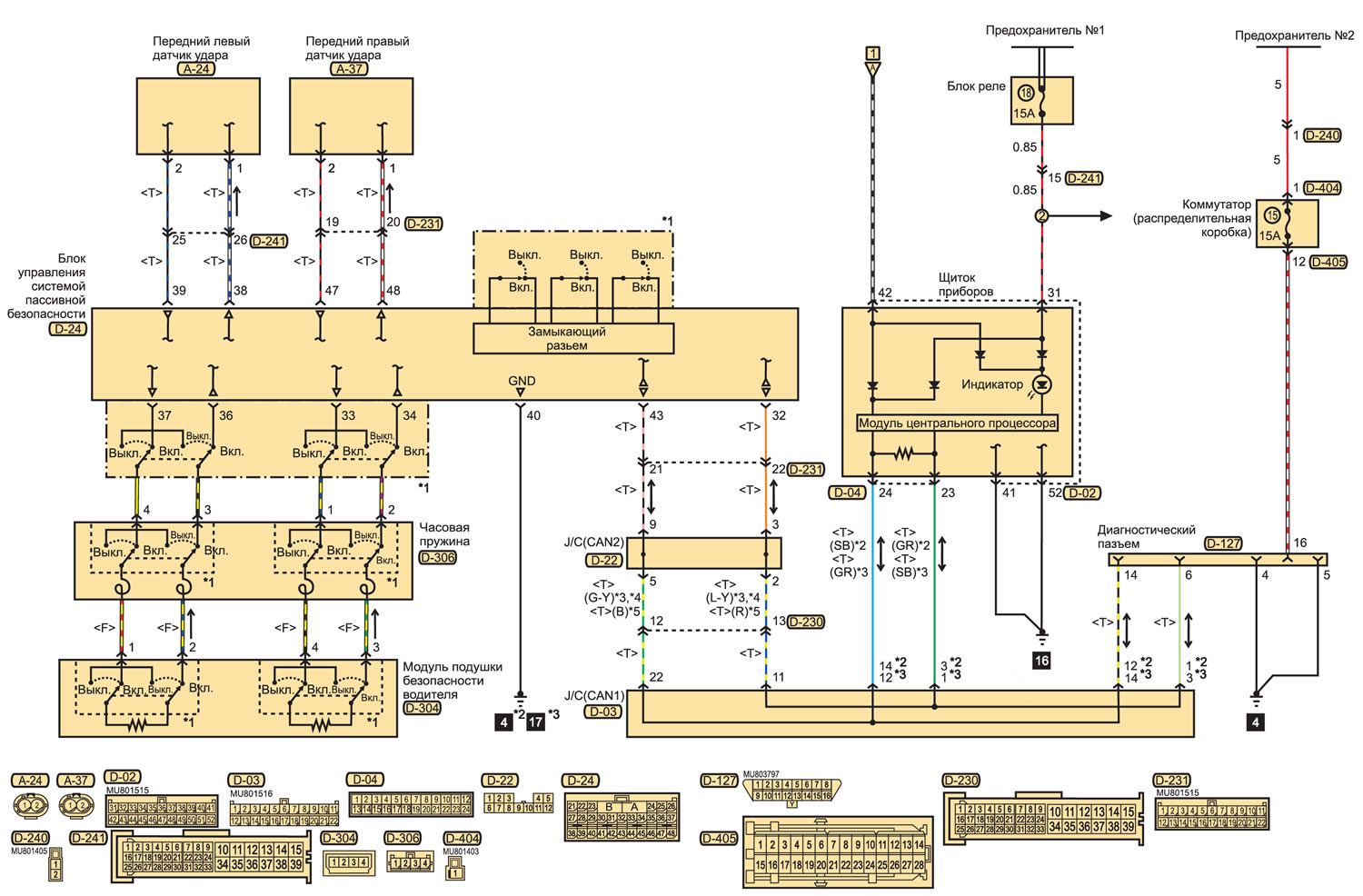

Електрична схема системи пасивної безпеки (частина 3)

(Джерело статті доступне на: MITSUBISHIMAN.ru)

Відкрити велику картинку в новій вкладці »

Ця стаття доступна на: російською, англійській, болгарською, білоруською, сербською, хорватською, румунською, польською, словацькою, угорською

Ця стаття була перевірена: Мирослав Раков
