Замена ламп наружного осеещения

Выключите соответствующий выключатель.

Фары

Откройте капот моторного отделения.

Сняв удерживающую планку аккумулятора рядом с правой фарой, выньте на верх расширительный бачок системы охлаждения и бачок стеклоомывателя. Нельзя класть бачки на двигатель или аккумулятор.

Отсоедините и удалите резиновый колпачок.



Высвободите из защелки удерживающую пружину лампы и откиньте ее.



Выньте перегоревшую лампу.

Вставьте выступы новой лампы в соответствующие отверстия в корпусе. Лампу берите за патрон, а не за стекло.

Вставьте и защелкните пружинный зажим лампы.

На заднюю часть лампы фары наденьте резиновым колпачок и вставьте в патрон разъем.

Установите на место бачки охлаждающей жидкости и стеклоомывателя. Закрепите аккумулятор.


Проверьте регулировку фар.

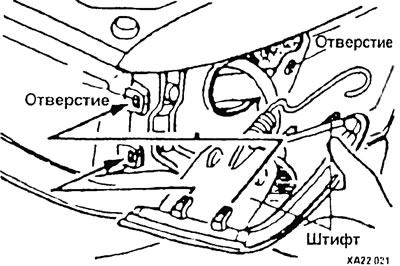

Передние указатели поворотов

Для доступа к обратной стороне указателя поворотов немного сдвиньте аккумулятор к середине автомобиля.

Отсоедините пружину с задней стороны фонаря в моторном отсеке, фонарь указателя потяните вперед.



•Сняв патрон с задней стороны фонаря указателя, замените лампу накаливания.

Выступы фонаря со вставленным патроном вставьте в соответствующие крепления. Подсоедините с обратной стороны пружину.

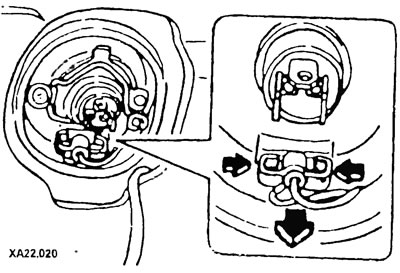

Переднее стояночное освещение

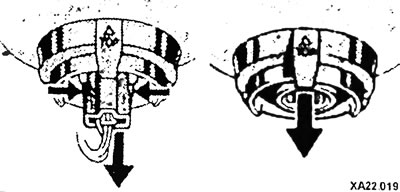

С задней стороны фары вытащите патрон, сжимая боковые хомуты. Легко вдавите лампу в патрон, поверните на 90« (1/4 оборота) влево и выньте.

Вставьте новую лампу, слегка нажмите на нее и поверните в правую сторону. Вставьте патрон.

Противотуманные фонари, фонари заднего хода

Выкрутив винты крепления, удалите защитное стекло.

Выньте из патронов все лампы.

Вставьте и слегка придавите новые лампы.

Поменяв поврежденную резиновую прокладку, закрепите защитное стекло.

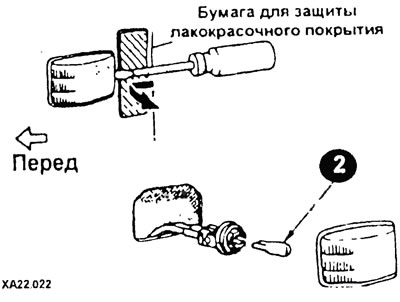

Боковые указатели поворотов

Подцепите отверткой и снимите стекло. Поворотом влево выньте патрон а затем лампу. Вставьте новую лампу (2) и защелкните патрон и стекло.

Задние фонари

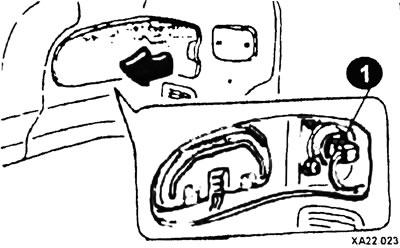

Уберите обшивку в багажнике.

Отсоедините разъем с держателя ламп •Снимите разъем (1), повернув патрон влево, выньте его. Перегоревшую лампу слегка вдавите в патрон, поверните на 90° (1/4 оборота) и удалите.



После установки новой лампы защелкните стекло.

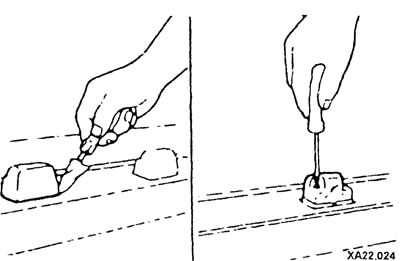

Освещение номерного знака

Перегоревшую лампу слегка вдавите в патрон, поверните на 90° (1/4 оборота) влево и удалите. Вставив новую лампу, прижмите и поверните в правую сторону.
