Общие сведения
Каждый раз при замене лампы выполняйте следующие рекомендации:
- перед началом работы выключите зажигание и отсоедините провод от отрицательной клеммы аккумуляторной батареи;
- имейте и виду, что, если лампа недавно была выключена, она может быть очень горячей;
- всегда проверяйте контакты лампы и патрона, чтобы между лампой, питающим проводом и «массой» был надежный контакт. Перед установкой новой лампы удалите грязь или следы коррозии;
- всегда проверяйте, чтобы новая лампа была требуемой мощности и чтобы перед установкой она была абсолютно чистой. Это особенно относится к лампам фар и передних противотуманных фар.

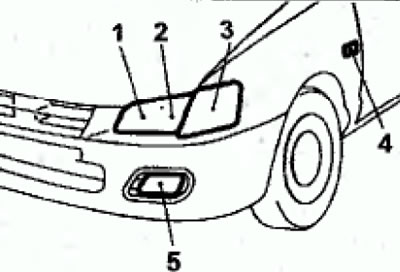

1. Габаритное освещение - 4 Вт; 2. Фары, дальний/ближний свет - 55 Вт; 3. Передние указатели поворота -21 Вт; 4. Боковые повторители поворота - 5 Вт; 5. Противотуманные фары - 55 Вт

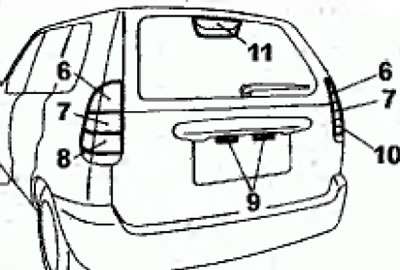

6. Стоп-сигналы и габаритное освещение - 21/5 Вт; 7. Задние указатели поворота - 21 Bт; 8. Задний противотуманный фонарь - 21 Вт; 9. Фонари освещения номерного знака - 5 Вт; 10. Фонари заднего кода - 21 Вт; 11. Верхний стоп-сигнал* - 5 Вт х 4
Лампы фар и габаритного освещения

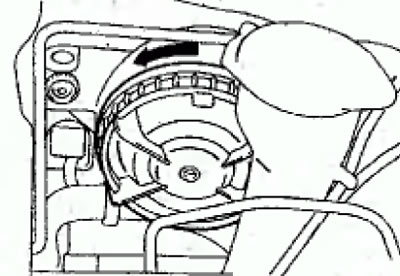

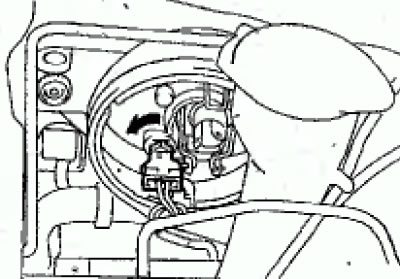

Откройте капот, снимите крышку фары, повернув ее против часовой стрелки, и отсоедините разъем.
Лампа фары

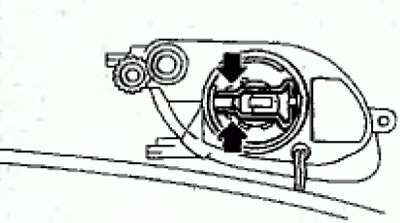

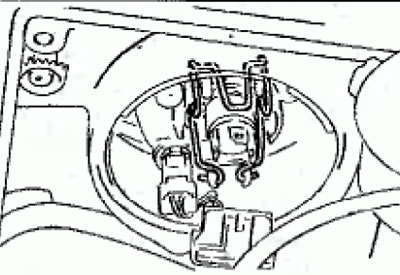

Сожмите пружинные скобы крепления лампы, переместите их в сторону и извлеките лампу из фары.

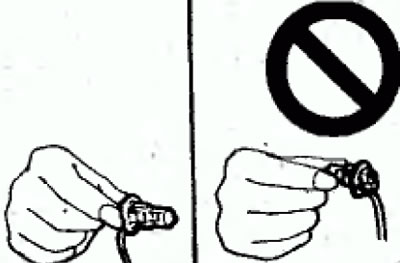

Предупреждение. Не прикасайтесь к поверхности галогенной лампы руками или грязными перчатками. В случае загрязнения поверхности лампы протрите ее спиртом или растворителем и хорошо просушите прежде, чем устанавливать в фару
Лампа габаритного освещения
Снимите патрон, для чего нажмите на него и в этом положении поверните его против часовой стрелки, затем достаньте лампу из патрона.
Лампа переднего указателя поворота

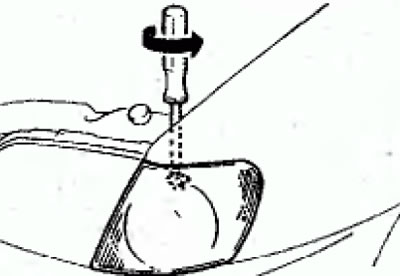

Вставьте отвертку, как показано на рисунке, и отверните винт крепления рассеивателя.

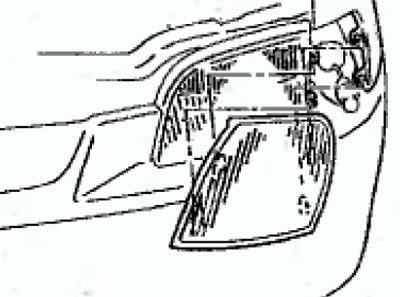

Потянув вперед снимите указатель поворота и отсоедините от него электрический разъем.
Поверните патрон против часовой стрелки, достаньте его и извлеките гаму из патрона.
Перед установкой рассеивателя совместите выступы на рассеивателе с отверстиями в кузове.
Лампа бокового повторителя поворота

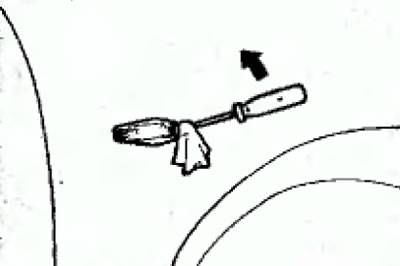

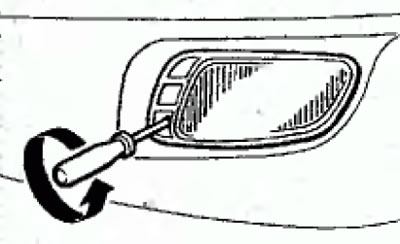

Лезвием плоской отвертки освободите фиксатор и снимите боковой повторитель поворота на панели переднего крыла
Примечание. Чтобы не повредить лакокрасочное покрытие панели крыла, обмотайте лезвие отвертки тканью.
Поверните патрон против часовой стрелки, достаньте его и извлеките лампу из патрона.
Лампа противотуманной фары
отверткой выверните винт крепления облицовки противотуманной фары. Лезвием плоской отвертки аккуратно подденьте и снимите облицовку противотуманной фары.

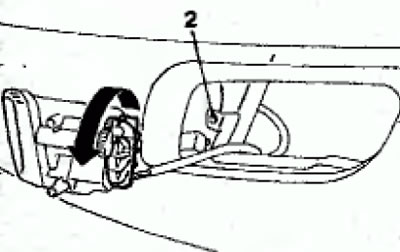

Отсоедините разъем, прикрепленный к кронштейну (2) и достаньте противотуманную фару
Поверните защитную крышку против часовой стрелки.
Сожмите пружинные скобы крепления лампы, переместите их в сторону и извлеките лампу из противотуманной фары.
Предупреждение. Не прикасайтесь к поверхности галогенной лампы руками или грязными перчатками. В случае загрязнения поверхности лампы протрите ее спиртом или растворителем и хорошо просушите прежде, чем устанавливать в фару.
Лампы заднего комбинированного фонаря

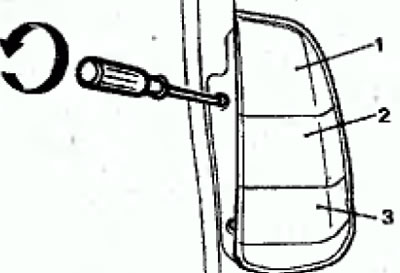

Выверните винты крепления заднего фонаря и снимите его с автомобиля.
1. Стоп-сигналы и габаритное освещение; 2. Задний указатель поворота; 3. Фонарь заднего хода (со стороны водителя) или противотуманный фонарь (со стороны пассажира)

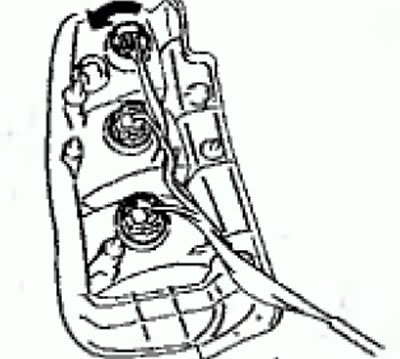

Чтобы извлечь каждую из ламп, нажмите на патрон и одновременно поверните его против часовой стрелки.
Лампы дополнительного стоп-сигнала

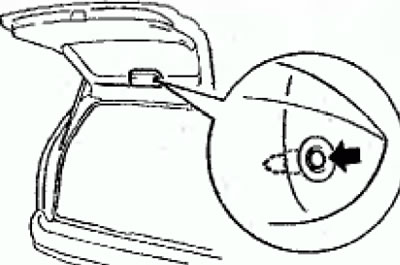

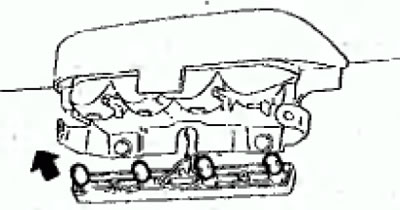

Нажмите на круглую кнопку в центре фиксатора и снимите крышку стоп-сигнала.

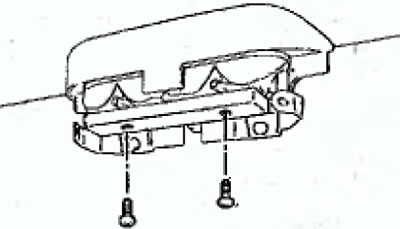

Вращая против часовой стрелки, выверните винты и снимите корпус верхнего стоп-сигнала.
Каждая лампа извлекается из патрона простым вытягиванием.
Лампа фонаря освещения номерного знака

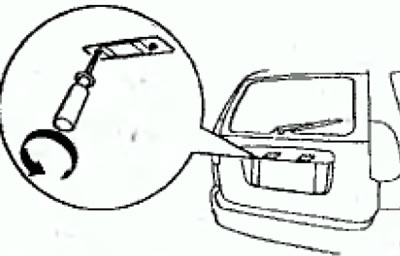

Выверните винты крепления рассеивателя фонаря и снимите его
Чтобы извлечь лампу, нажмите на патрон и одновременно поверните его против часовой стрелки, затем извлеките лампу, вытянув ее из патрона
Лампа плафона освещения салона

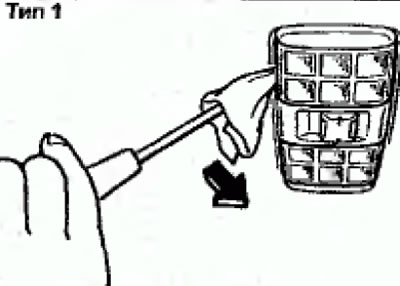

Вставьте лезвие плоской отвертки между плафоном и линзой и, нажимая на отвертку, снимите линзу. Достаньте лампу накаливания из патрона.
Примечание. Чтобы не повредить линзу и плафон, обмотайте лезвие отвертки тканью.

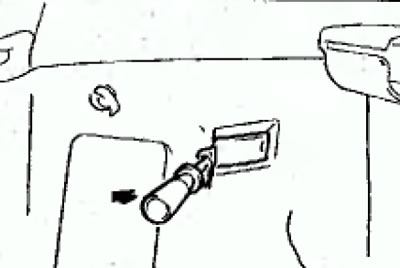

Лампа местного освещения
Вставьте лезвие плоской отвертки под линзу и, нажимая на отвертку, снимите линзу. Достаньте лампу накаливания из патрона. Чтобы не повредить линзу и плафон, обмотайте лезвие отвертки тканью.
