Схема 2. Система управления двигателем 4G13

Главная Кольт 4 (1991-2003) Электрооборудование Электрические схемы

0

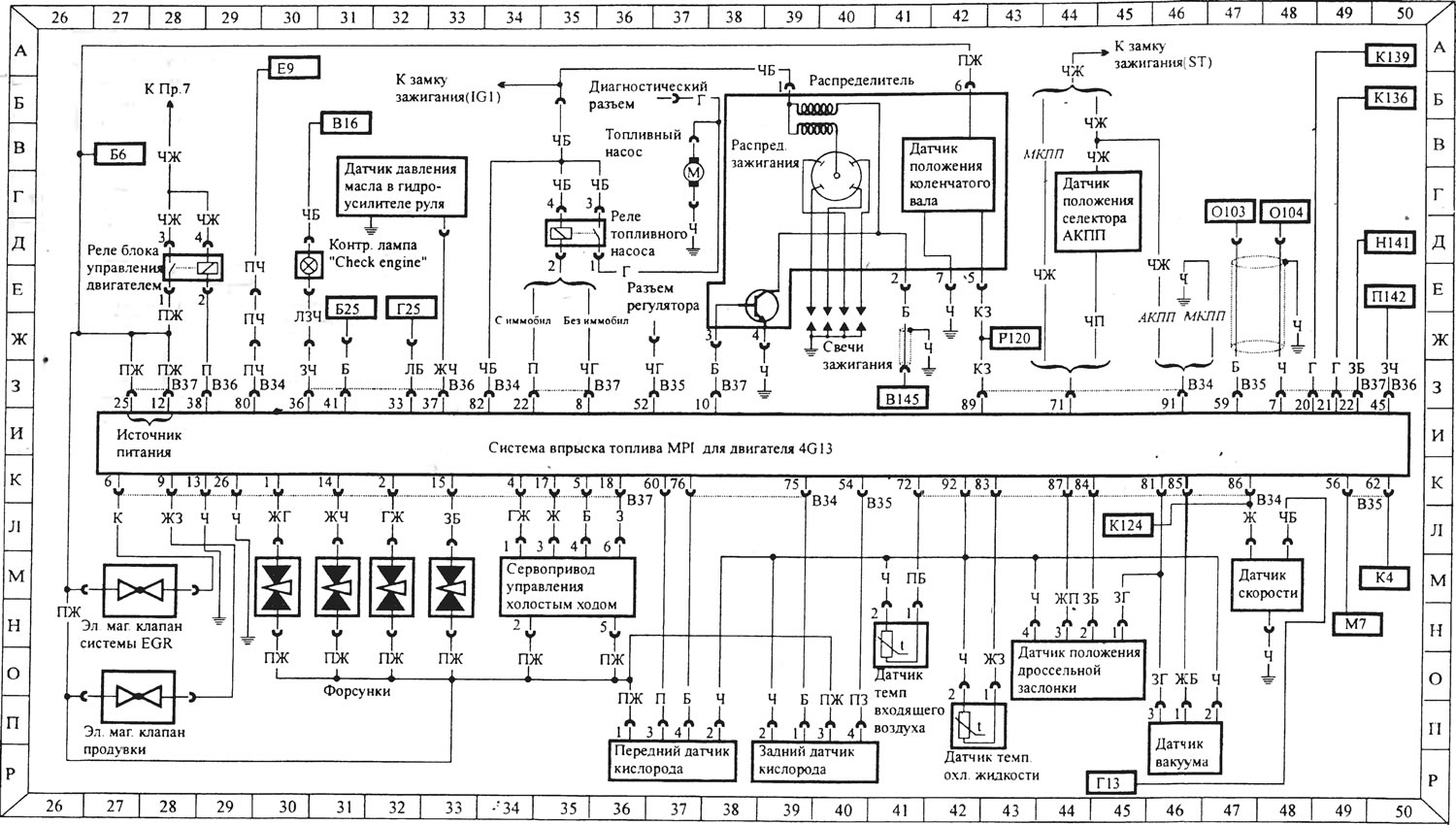

Схема 2. Система управления двигателем 4G13




Открыть большую картинку в новой вкладке »
